Русский
208 WILO SE 06/2016
8 Управление
8.1 Элементы управления Управление электронным модулем осуществляется при помощи
следующих элементов управления:
Красная кнопка
Красная кнопка (рис. 28) используется для выбора элементов
меню и изменения значений путем вращения. При нажатии крас-
ной кнопки происходит активизация выбранного элемента
меню, а также подтверждение значений.
Микропереключатели
Микропереключатели (рис. 9, поз.6/рис. 29) размещены под
крышкой корпуса.
• Переключатель 1 служит
для переключения между стандарт-
ным и сервисным режимами.
Для получения дополнительной информации см. главу 8.6.6
«Активация/деактивация сервисного режима» на стр. 214.
• Переключатель 2 позволяет активировать и деактивировать
функцию блокировки доступа.
Для получения дополнительной информации см. главу 8.6.7
«Активация/деактивация блокировки доступа» на стр.215.
• Выключатели 3 и 4 позволяют терминировать линии связи
Multi Pump.
Для получения
дополнительной информации см. главу 8.6.8
«Активация/деактивация терминирования линии связи» на
стр. 215.
8.2 Структура дисплея Отображение информации на дисплее осуществляется согласно
следующему примеру:
Табл. 6: Структура дисплея

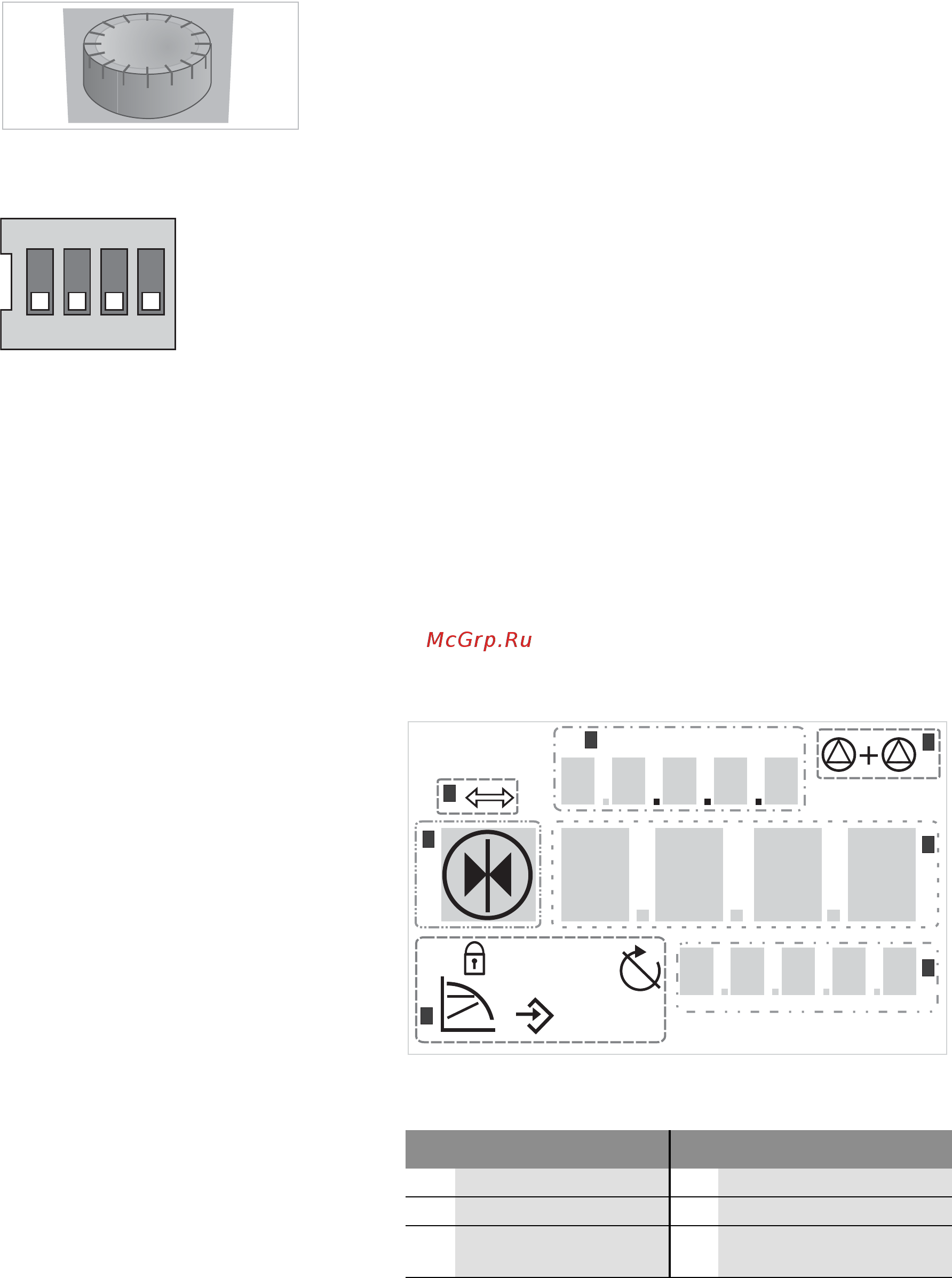

Рис. 28: Красная кнопка
Рис. 29: Микропереключатели
1234
ON
Рис. 30: Структура дисплея
Поз. Описание Поз. Описание
1
Номер меню 4 Стандартные символы
2
Индикация значения 5 Индикация символов
3
Индикация единицы
измерения
max
min
2
1
5
2
3
4
4
4
1000
0002
RPM
