Русский
200 WILO SE 06/2016
• Допустимые монтажные положения см. в главе 7.1 «Допустимые
монтажные положения и изменение расположения элементов
конструкции перед установкой» на стр. 196.
• Вариант монтажа с горизонтальным расположением вала элект-
родвигателя допускается только при мощности электродвига-
теля не выше 11 кВт. Опора для электродвигателя не требуется.
• При мощности электродвигателя >11 кВт предусмотреть мон-
тажное положение с вертикальным расположением вала элект-
родвигателя.
УКАЗАНИЕ:
Блочные насосы серии BL-E следует устанавливать на фунда-
ментах или консолях достаточных размеров.
Допустимые усилия и моменты на
фланцах насоса (только блочные
насосы)
Табл. 3: Усилия на фланцах насоса
Должны быть выполнены следующие условия:
Σ (F
V
), Σ (F
H
) и Σ (M
t
) являются суммами абсолютных величин
соответствующих нагрузок, воздействующих на штуцер. В этих
суммах не учтено ни направление нагрузок, ни их распределение
на штуцеры.
Перекачивание из резервуара УКАЗАНИЕ:
При перекачивании из резервуара постоянно следить за уровнем
жидкости над всасывающим патрубком насоса, чтобы ни в коем
случае не допустить сухого хода насоса. Необходимо
соблюдать
минимальное приточное давление.
Тип насосов
CronoBloc-BL-E
Всасывающий фланец
DN [мм]
Напорный фланец DN
[мм]
Усилие
F
Vмакс.
[кН]
Усилие
F
Hмакс.
[кН]
Моменты Σ
M
tмакс.
[кН·м]
40/... 65 40 2,4 1,7 0,55
2,4 1,7 0,52
2,4 1,7 0,50
2,5 1,8 0,62
50/... 65 50 2,4 1,7 0,55
2,4 1,7 0,52
2,4 1,7 0,50
2,5 1,8 0,62
65/... 80 65 2,6 1,8 0,7
2,6 1,8 0,7
2,6 1,8 0,7
2,6 1,8 0,7
2,6 1,8 0,7
80/... 100 80 3,3 2,4 1,1
3,3 2,4 1,1
3,3 2,4 1,1
3,3 2,4 1,1

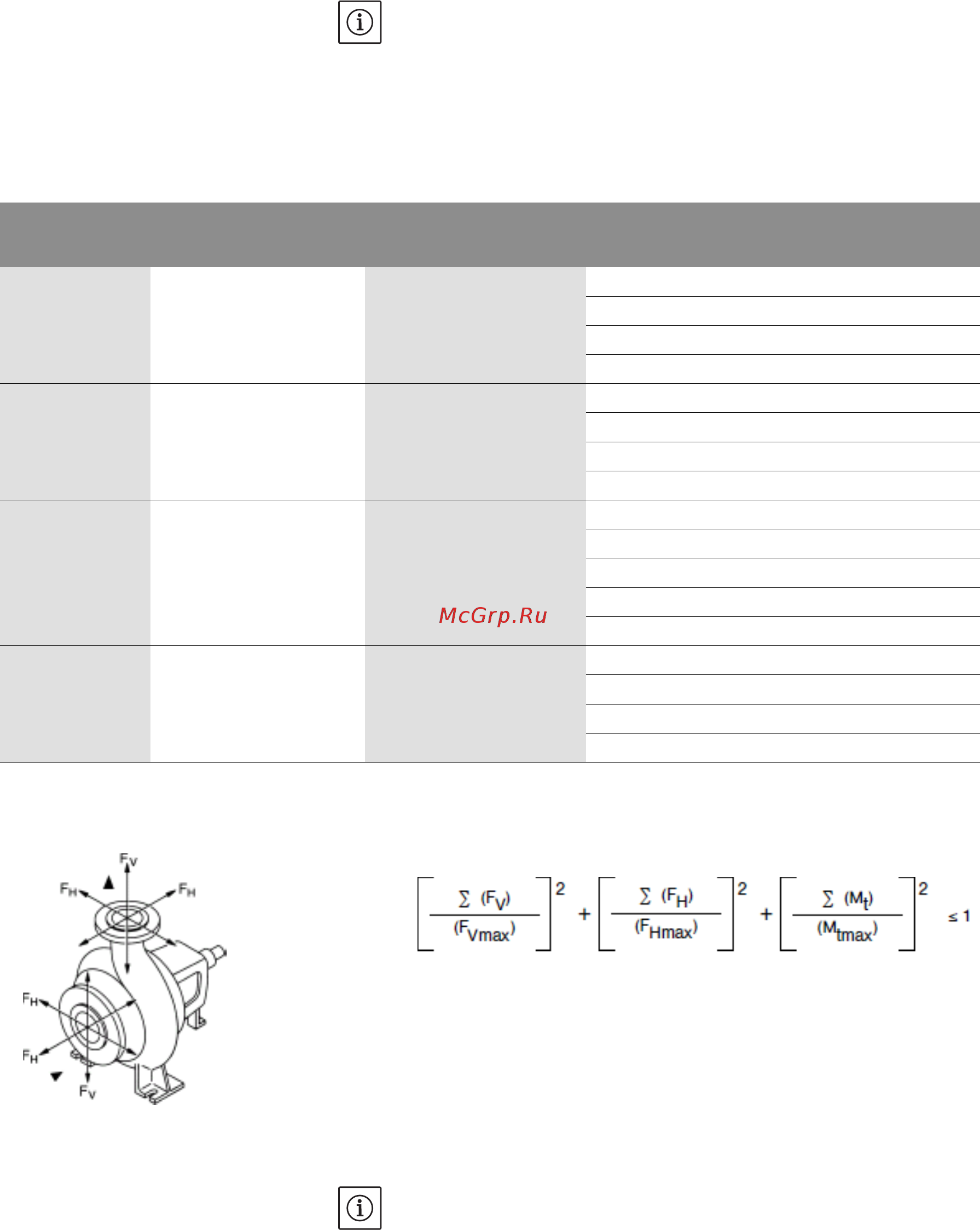

Рис. 22: Силы, действующие на штуцер
