www.optimus-cctv.ru
112

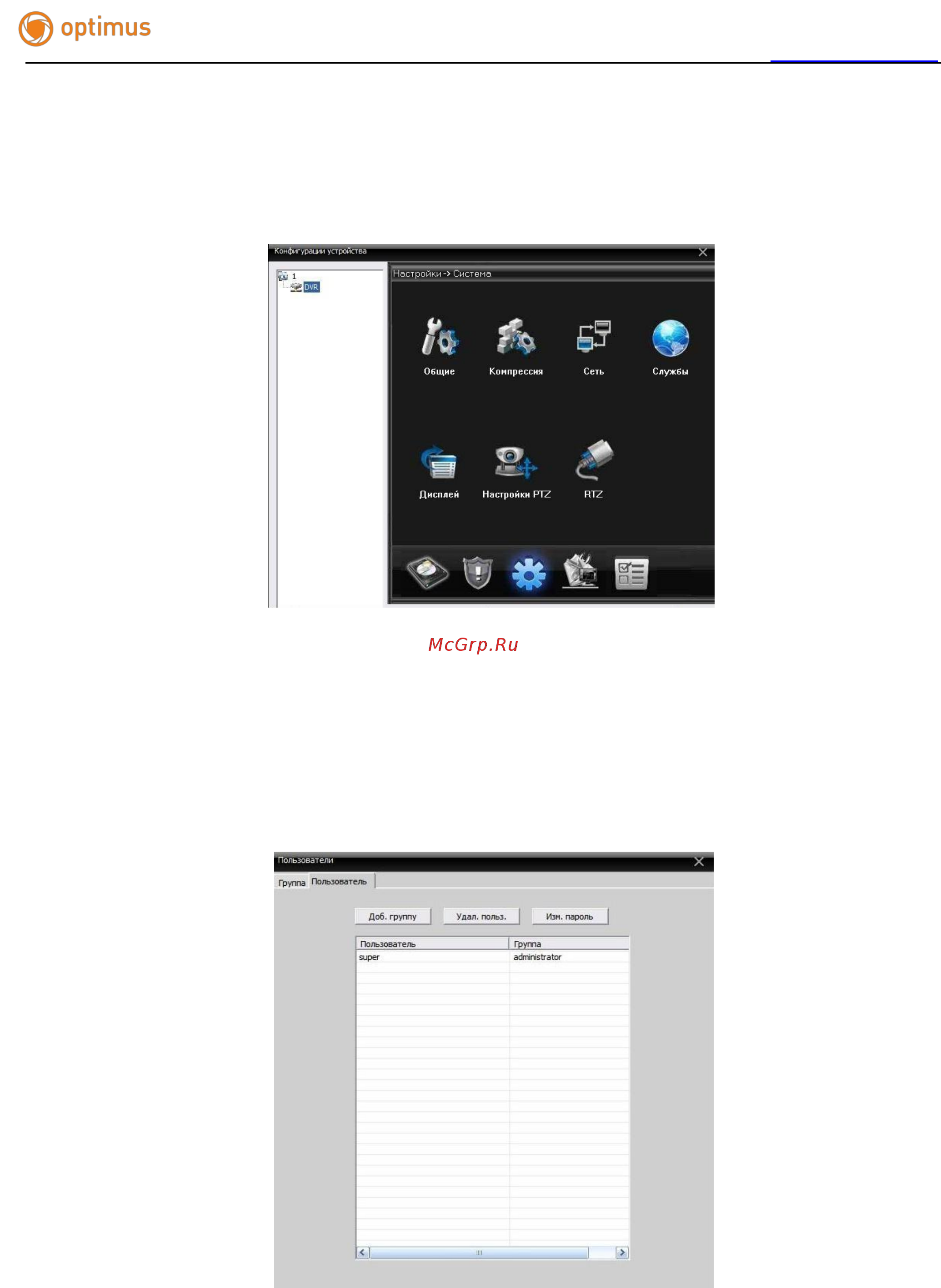

Вход в меню настройки удалённых устройств: Система > Удалённые >
Выберите устройство из списка, откроется меню настройки удалённых
устройств
Рисунок П4.5 Меню настройки удалённых устройств.
Аналогично можно войти в другие меню настроек, например, Пользователи: Система
>
Пользователи
>
Рисунок П4.6 Пользователи.
