www.optimus-cctv.ru
113
Мобильный монитор
При мобильном мониторинге используется только дополнительный поток.
Настройка:
Шаг 1. Сконфигурируйте DVR, затем войдите в Главное меню
>Настройка>Компрессия. Настройте дополнительный поток.
Шаг 2: установите на мобильный телефон программное обеспечение с
приложенного диска CD (программное обеспечение для ОС Android vMEyeSuper.apk).
Шаг 3. После окончания установки и запуска программного обеспечения,
например, vMEyeSuper mobile-moveeye"

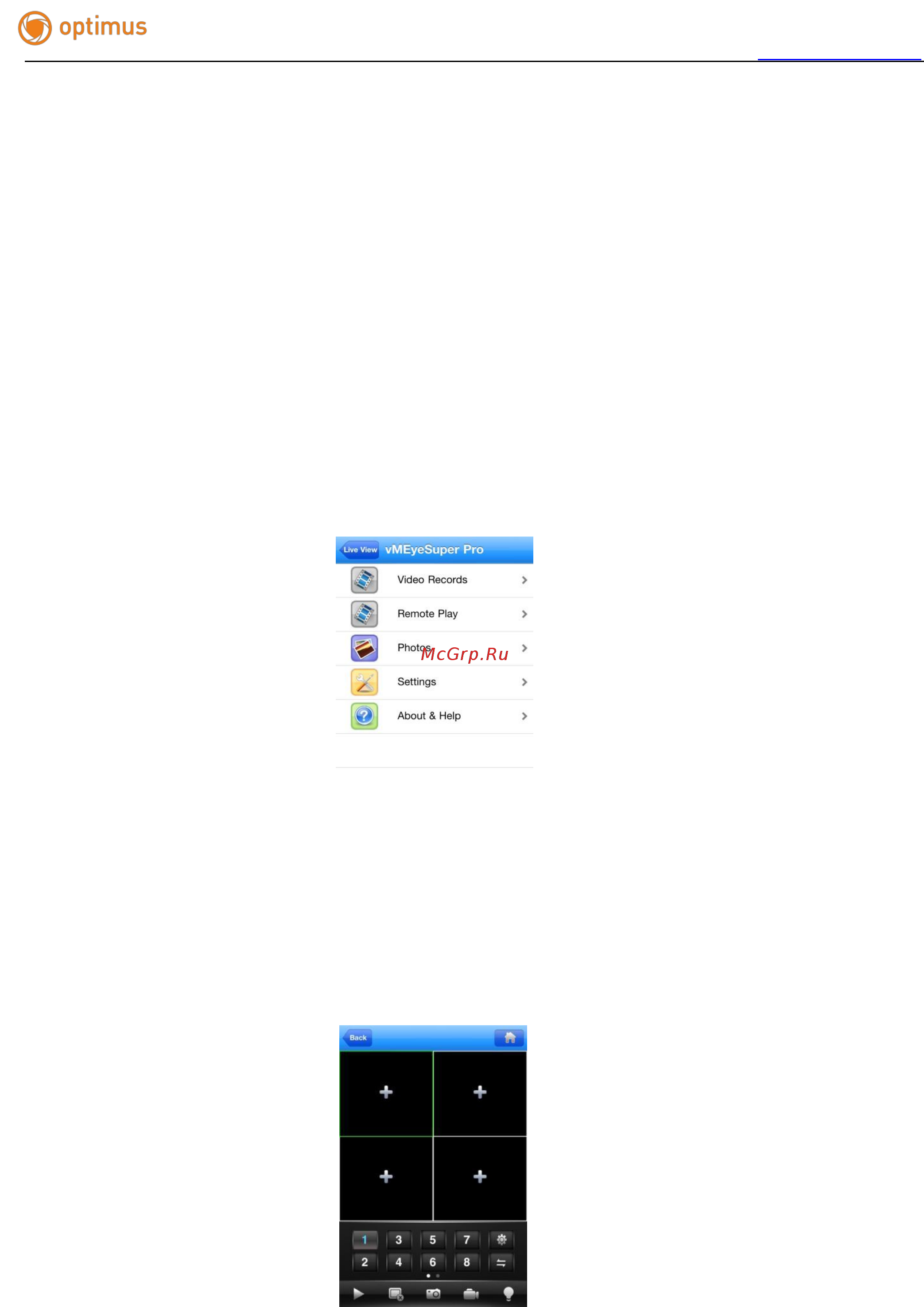

Рисунок П4.7 Вариант интерфейса мобильного наблюдения.
Шаг 4: кликните в списке Device List, введите имя устройства, IP адрес устройства, имя
пользователя, пароль, номер порта (34567).
После того, как устройство добавлено, кликните “да” (см. рис. 14). Выберите канал,
которым хотите управлять, изображение появится на экране.
Рисунок П4.8 Мобильный монитор.
Примечание: если DVR имеет сетевой адрес местной сети, то мобильное устройство надо
