56
www.optimus-cctv.ru
Настройка: см. раздел 4.3.1. Детектирование движений
4.3.4Тревожный вход.
Когда устройство получает внешний тревожный сигнал, включается функция тревоги.
Вход тревоги одинаково реагирует в гибридном и полностью цифровом режиме.
Если функция включена и задана правильно, необходимо только подключить датчик
тревоги к тревожному входу. При появлении сигнала тревоги появится связь с
соответствующими функциями.

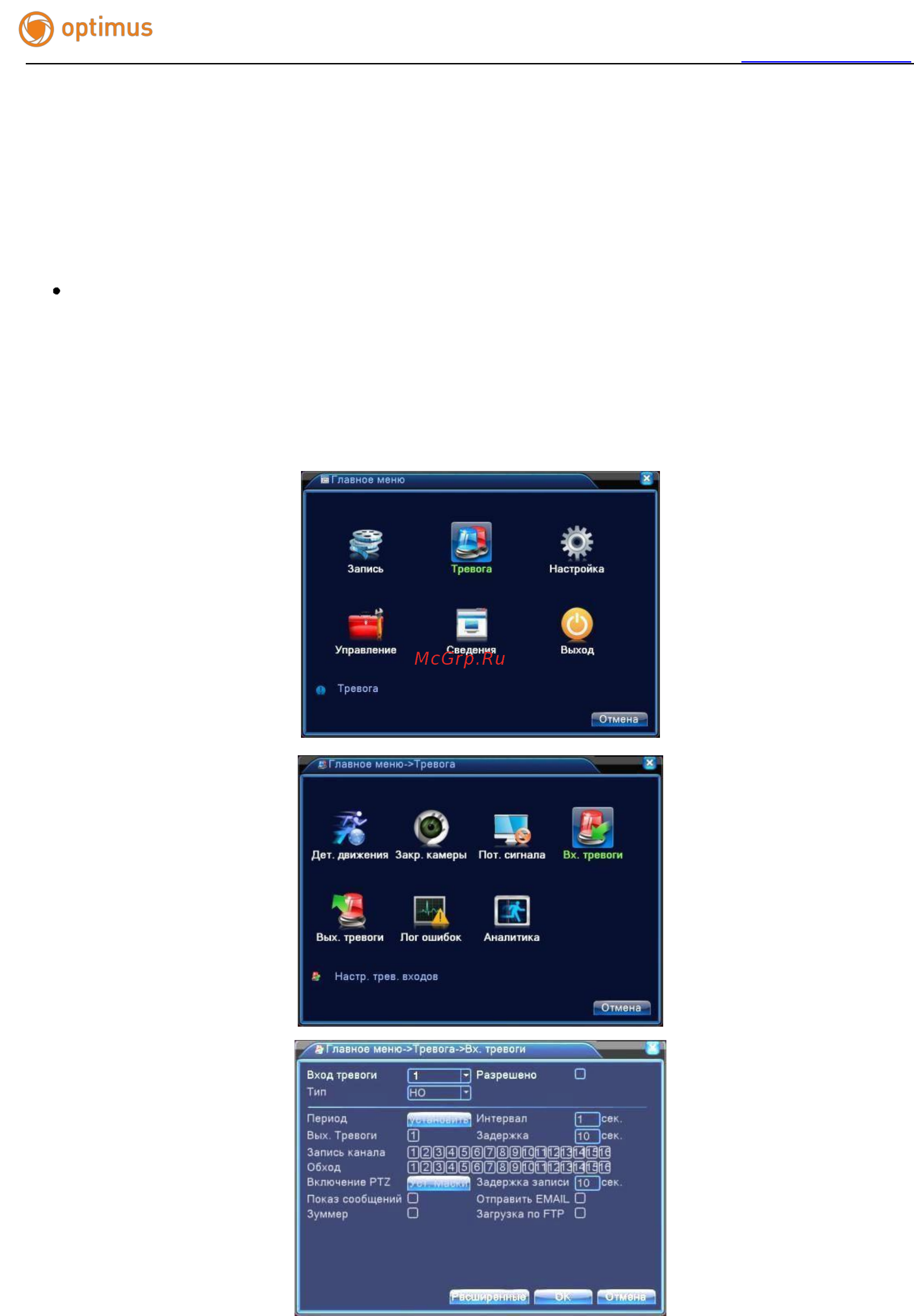

Рисунок 4.10 Вход Тревоги
