57
www.optimus-cctv.ru
Метод настройки: см. раздел 4.3.1. Детектор движений
4.3.5 Тревожный выход
См. п. 3.5.4.
4.3.6 Лог ошибок
Анализ и проверка текущего программного и аппаратного обеспечения устройства:
При возникновении каких-либо отклонений от нормы устройство выдаст
соответствующий ответ, например, сообщение или звуковой сигнал.

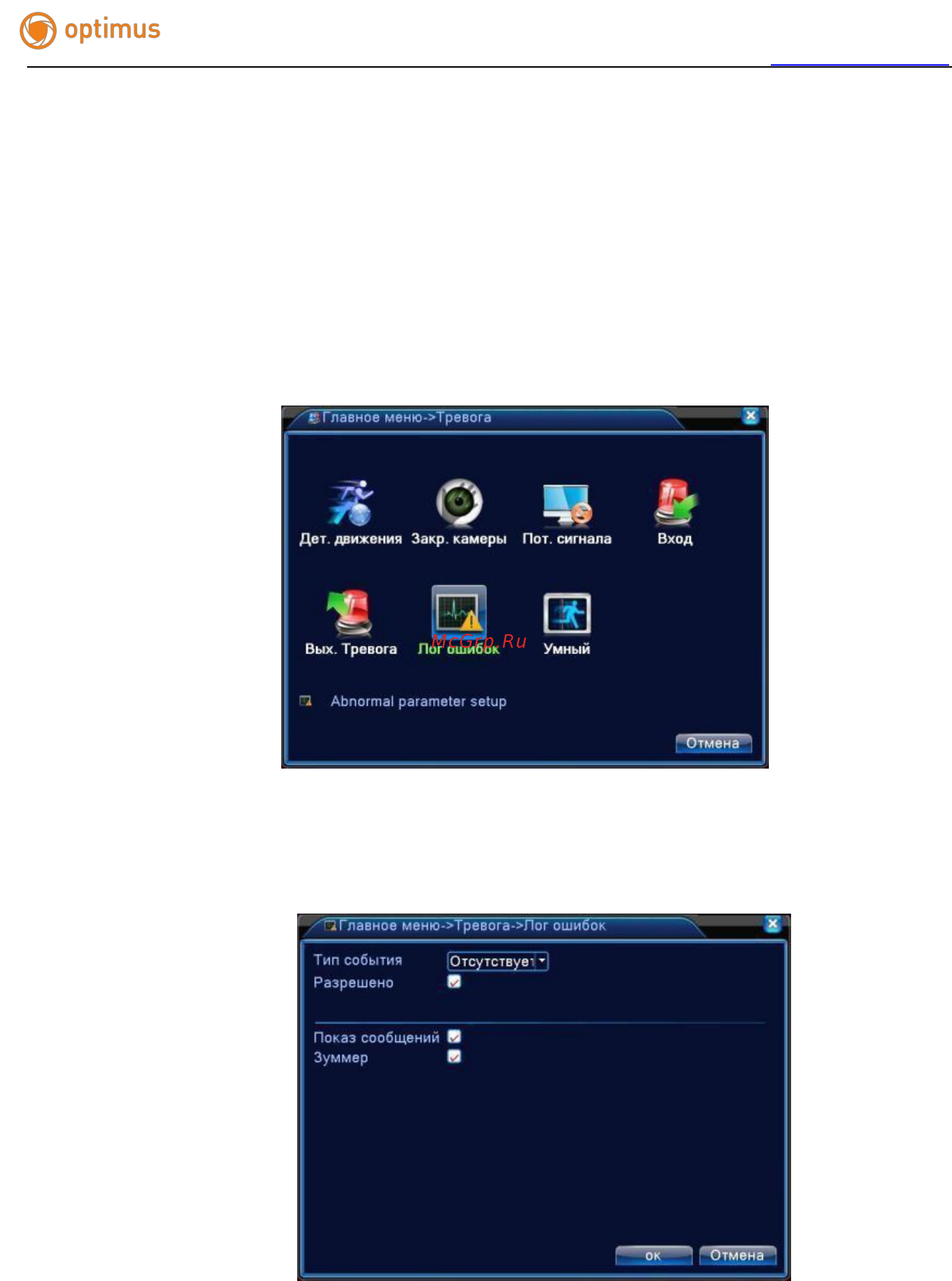

Рисунок 4.11 Лог ошибок
Тип события. Выбор типа отклонения от нормы, который Вас интересует
