ULTRAZONE ZMX8210
Элементы управления и соединения 4
Всегда помните о том, что монтаж и обслуживание +
прибора должны осуществляться только квалифи-
цированным персоналом. Во время установки и ис-
пользования следует всегда проверять надёжность
заземления работающего с пультом персонала, так
как иначе электростатические разряды могут нару-
шить работу прибора.
Эксплуатация вблизи сильных радиопередатчиков +
и источников высокочастотных сигналов может
привести к заметному ухудшению качества звука.
Увеличьте расстояние между устройством и пере-
датчиком и используйте экранированные кабели
для всех соединений.
Онлайн-регистрация1.1.3
Пожалуйста, зарегистрируйте Ваш новый прибор (желательно
сразу после приобретения) на нашем вебсайте www.behringer.
com (или www.behringer.ru) и внимательно прочтите гарантий-
ные условия.
Фирма BEHRINGER предоставляет гарантию сроком на один
год* с момента покупки, при выявлении недостатков сборки
или материала. Вы можете загрузить гарантийные условия
на русском языке с нашей Web-страницы www.behringer.com
или запросить их по телефону +65 6542 9313.
В случае неисправности мы постараемся отремонтировать
Ваш прибор в кратчайшие сроки. Пожалуйста, обратитесь
непосредственно к продавцу, у которого Вы приобрели при-
бор.
Если у Вас нет такой возможности, Вы также можете обра-
титься непосредственно в одно из наших представительств.
Список контактных адресов представительств BEHRINGER
Вы найдете внутри оригинальной упаковки прибора (Global
Contact Information/European Contact Information). Если в
списке не указан контактный адрес для Вашей страны, по-
жалуйста, обратитесь к ближайшему удобному для Вас дис-
трибьютору. Соответствующие контактные адреса Вы найдете
на нашем веб-сайте www.behringer.com в разделе Support.
Регистрация Вашего прибора с указанием даты его покупки
значительно облегчит процедуру обработки рекламации в
гарантийном случае.
Большое спасибо за Ваше сотрудничество!
* Для клиентов из стран Европейского Сообщества мо-
гут действовать другие условия. Клиенты из стран ЕС
могут получить подробную информацию в BEHRINGER
Support Germany.
Элементы управления и 2.
соединения
Передняя панель2.1
Элементы управления каналов 1-6 и 7-8, а также элементы
управления шин LEFT, RIGHT и AUX идентичны. В качестве
примера мы приводим описание канала 1, канала 7, а также
шины LEFT.
О кнопках: описываемая функция, если не оговаривается
иначе,
активна, если кнопка нажата. =
неактивна, если кнопка не нажата. =

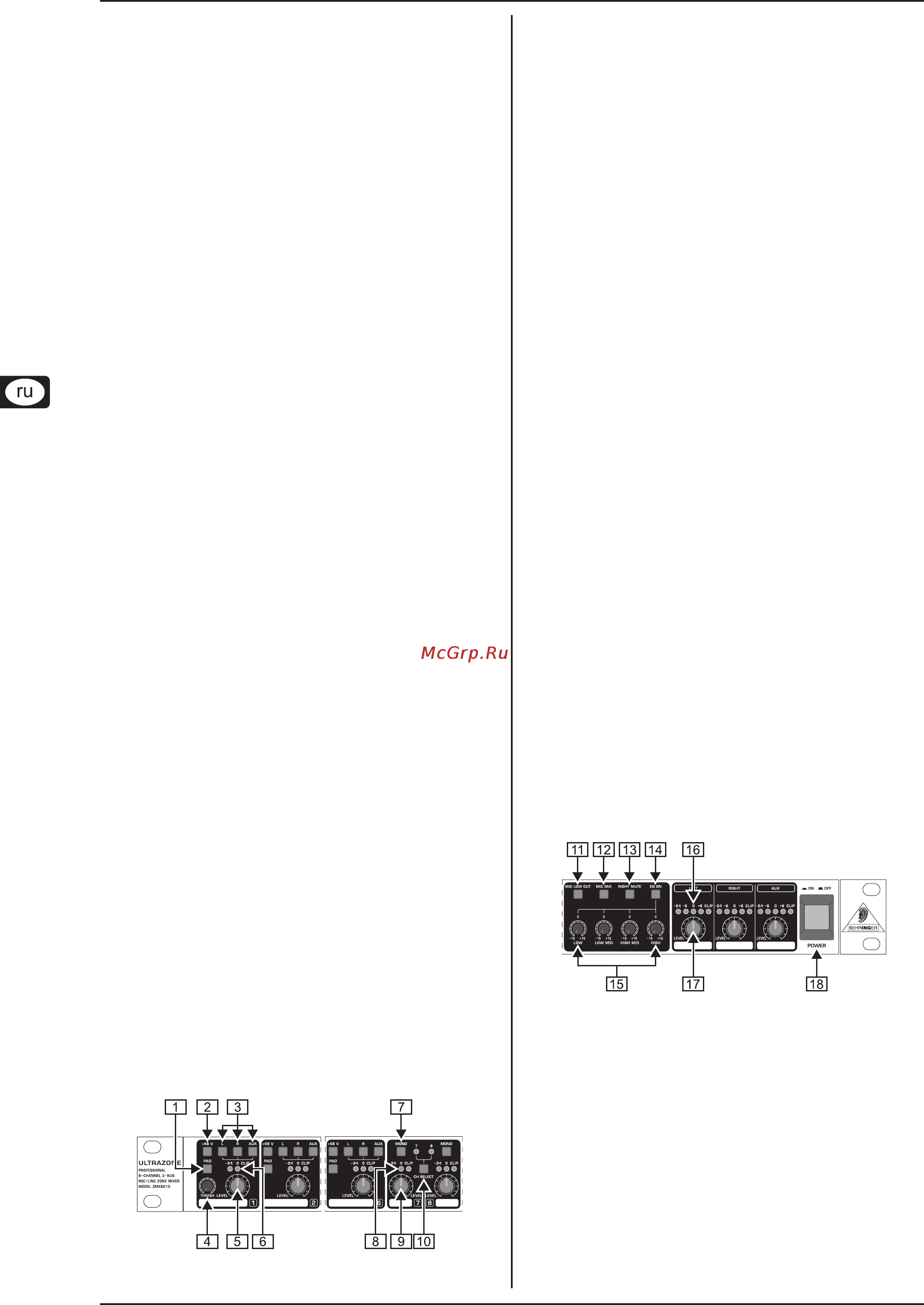

Элементы управления ZMX8210Рис. 2.1:
Каналы 1-6
PAD: С помощью этой кнопки Вы можете снижать уровень {1}
входного сигнала на 20 дБ.
+48 V: Эта кнопка предназначена для включения фантом-{2}
ного питания, необходимого для работы конденсаторных
микрофонов.
L, R, AUX: Эти 3 кнопки предназначены для распределе-{3}
ния канального сигнала (Routing) на одну или несколько
выходных шин.
THRESH (только канал 1): Этот регулятор предназна-{4}
чен для установки уровня, при котором сигнал будет
подавлен. Если уровень входного сигнала превысит
установленное значение, сигнал каналов 2-8 в шине
LEFT / RIGHT подавляется. Функция Mute используется
для уменьшения громкости музыки в тот момент, когда
Вы говорите в микрофон, подключенный к каналу 1.
LEVEL: Этот регулятор предназначен для установки {5}
предварительного усиления и уровня, с которым входной
сигнал поступит на выбранные шины.
СВЕТОДИОДЫ: показывают входной уровень. Если {6}
загорается светодиод CLIP, входной уровень следует
уменьшить с помощью регулятора LEVEL {5}, чтобы
избежать возникновения искажений. Если этого недо-
статочно, сигнал можно дополнительно уменьшить с
помощью кнопки PAD {1}.
Каналы 7-8
MONO: Эта кнопка предназначена для выбора конфигу-{7}
рации стереоканалов:
В монорежиме (кнопка нажата) L/R-входы канала =
смешиваются и посылаются на шины LEFT, RIGHT
и AUX. Таким образом моносигнал может быть одно-
временно распределен на все выходные шины.
В стереорежиме (кнопка не нажата) сигнал L-входа =
посылается на шину LEFT, сигнал R-входа на шину
RIGHT, а смешанный L/R-сигнал поступает на шину
AUX.
СВЕТОДИОДЫ: Такая же функция, как и у {8} {6}. В сте-
реорежиме светодиоды показывают суммарный уровень
входных сигналов L и R.
LEVEL: Такая же функция, как и у {9} {5}. В стереорежи-
ме регулятор предназначен для изменения громкости
сигналов L и R.
CH SELECT: С помощью этой кнопки Вы можете выбрать [10]
между каналами 7 и 8. Активный канал сигнализируется
свечением соответствующего светодиода.
Элементы управления ZMX8210Рис. 2.2:
Центральная секция
MIC LOW CUT: Эта кнопка предназначена для подавле-[11]
ния низкочастотных помех (ниже 100 Гц) в каналах 1-6.
MIC MIX: С помощью этой кнопки сигнал каналов 1-6 [12]
может быть исключен из функции дистанционного
управления, таким образом, Вы можете управлять дис-
танционно только выходной громкостью каналов 7/8 в
шине LEFT / RIGHT. В отжатом положении Вы можете
дистанционно устанавливать общую громкость всех
каналов, поступающих на шину LEFT / RIGHT.
