ULTRAZONE ZMX8210

Инсталляция8

Для несимметричного соединения используйте контакты m и

+; контакты m и - следует соединить между собой.

BUS LINKS

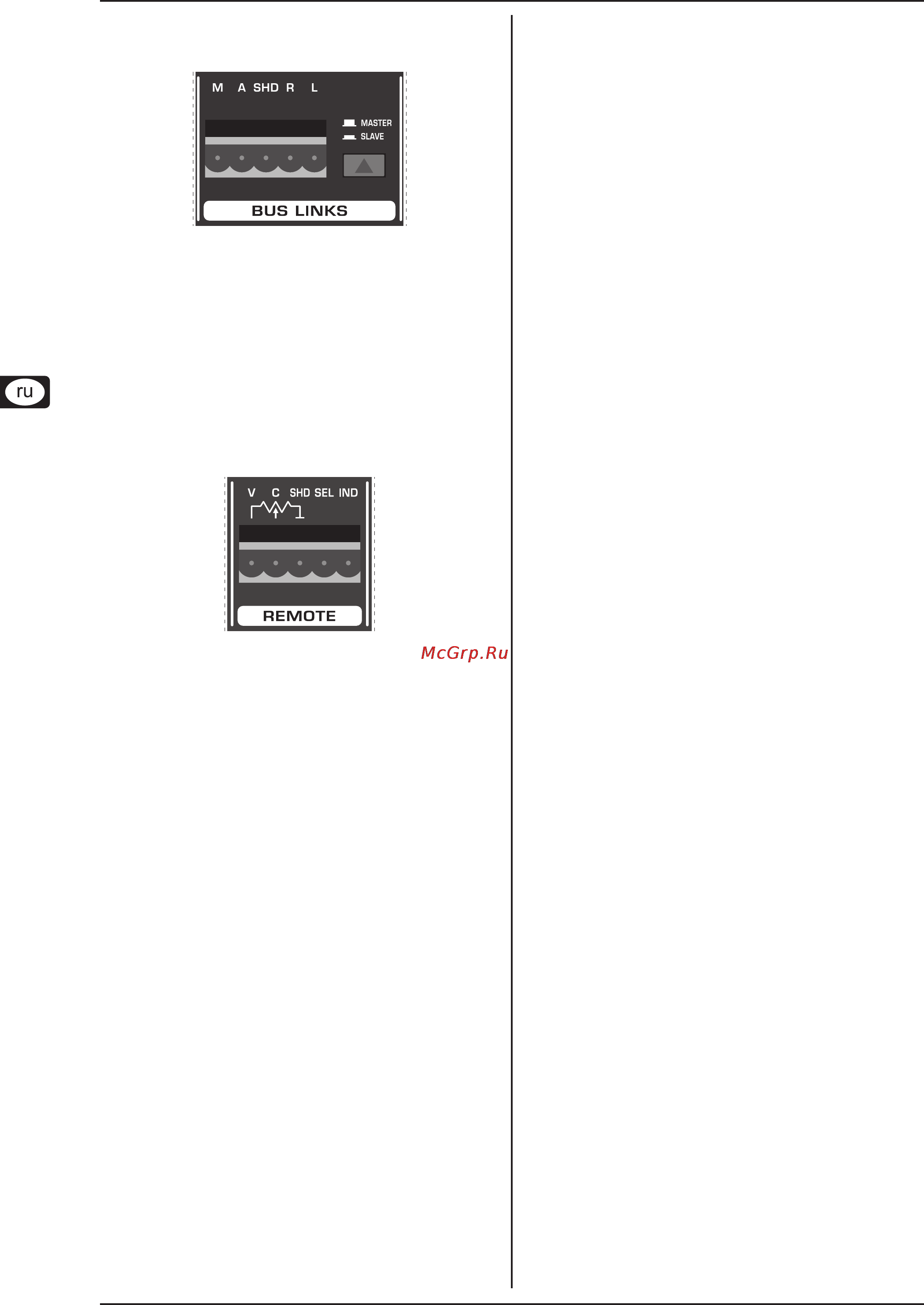

Расположение контактов клеммы BUS LINKSРис. 4.3:

M: M(UTE)-Bus-контакт для подключения сигнала

A: A(UX)-Bus-контакт для подключения сигнала

(несимметр.)

SHD: SH(IEL)D-контакт для подключения сигнала

(экран массы)

R: R(IGHT)-Bus-контакт для подключения сигнала

(несимметр.)

L: L(EFT)-Bus-контакт для подключения сигнала

(несимметр.)

REMOTE

Расположение контактов клеммы REMOTEРис. 4.4:

V: V(OLUME)-контакт для подключения потенциометра

(потенциал)

C: C(ONTROL)-контакт для подключения потенциометра

(средний отвод)

SHD: SH(IEL)D- разъем (экран массы)

SEL: SEL(ECT)-контакт для подключения кнопочного

выключателя

IND: IND(ICATOR)-контакт для подключения

светодиодов
