ULTRAZONE ZMX8210
Инсталляция 7
Потенциометр громкости

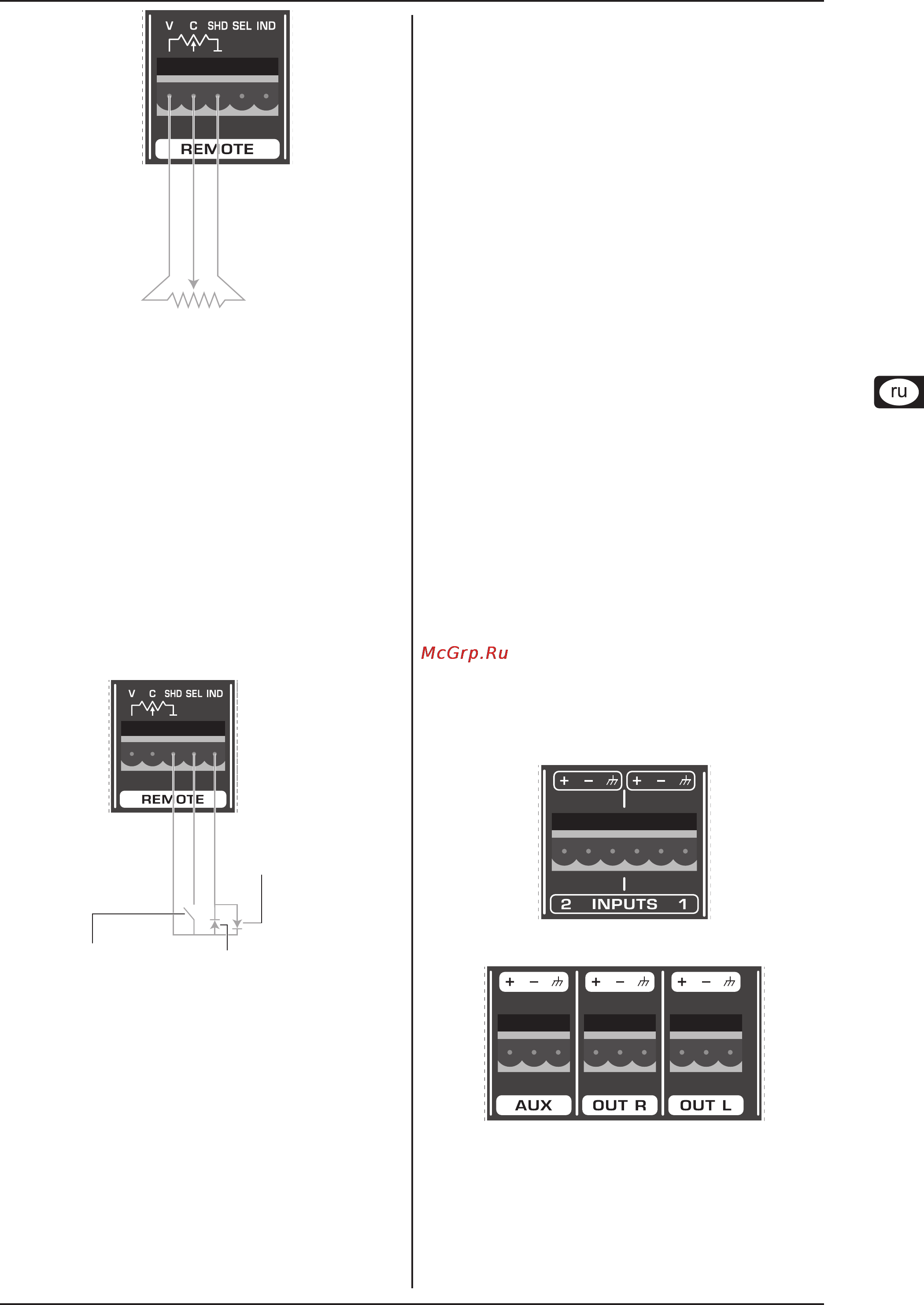

Схема с потенциометром для дистанционного Рис. 3.2:
управления громкостью
Вы также можете управлять громкостью с помощью посто-
янного положительного напряжения (DC) с максимальным
значением 11 В между контактами SHD и C.
Для дистанционного управления громкостью с по- +
мощью источника напряжения используйте только
источник постоянного напряжения с максимальным
значением 11 В, в противном случае Вы можете по-
вредить прибор.
Выбор стереоканалов 7 и 8
Для выбора стереоканалов Вам понадобится кнопочный вы-
ключатель и два светодиода (опционально).
Подключите кнопочный выключатель между контактами SHD и
SEL. Для индикации активного канала Вы можете подключить
дополнительно два встречнонаправленных светодиода между
контактами IND и SHD (см. рис.3.3).
Контрольный светодиод CH 8
Контрольный светодиод CH 7
Переключатель выбора канала
Схема с кнопочным выключателем и двумя свето-Рис. 3.3:
диодами для выбора канала
Базовое обслуживание3.2
Вы легко научитесь управлять ZMX8210. Его обслуживание
практически полностью соответствует обслуживанию обычно-
го микшерного пульта. Выполните следующие шаги:
Подключите прибор, как описано в гл. 3.1.1)
Приведите регуляторы LEFT-, RIGHT- и AUX LEVEL 2) [17] в
среднее положение и поверните регуляторы LEVEL {5}
всех каналов до упора влево.
Включите ZMX8210 и другие приборы (усилитель и колонки 3)
в последнюю очередь).
Подключите аудиосигнал (линейный или микрофонный) 4)
к входному каналу.
Нажмите на кнопку +48 V 5) {2}, если Вы используете кон-
денсаторный микрофон.
Нажмите на кнопки L, R и AUX 6) {3}, чтобы выбрать шины,
на которые должен поступить входной сигнал.
Поворачивайте регулятор LEVEL соответствующего кана-7)
ла вправо до тех пор, пока
не будет достигнута желаемая громкость, =
или светодиод 0 дБ не начнет гореть постоянно. =
Если загорится светодиод CLIP, следует уменьшить уровень,
повернув регулятор влево, или при особенно сильных входных
сигналах ослабить сигнал с помощью кнопки PAD {1}.
Повторите шаги 4) – 7) с дополнительными источниками 8)
сигналов. Используйте канал 7 или 8 для источников
стереосигналов.
Если Вы используете микрофоны, нажмите на кнопку MIC 9)
LOW CUT [11], чтобы уменьшить уровень низкочастотных
помех, например звука шагов.
Если Вы хотите изменить звучание, нажмите на кнопку EQ 10)
ON [14] и поверните регуляторы LOW, LOW MID, HIGH MID
и HIGH [15] в секции эквалайзера.
Установите с помощью регуляторов LEVEL шин LEFT, 11)
RIGHT и AUX [17] уровень для выходов OUT L, OUT R
и AUX.
Инсталляция4.
Установка в рэк4.1
Для установки прибора в 19" рэк необходимо 1U высоты. Для
подключения разъемов оставьте примерно 10 см глубины
сзади прибора свободными. Используйте для монтажа винты
и гайки М6.
Аудиосоединения4.2
Разъемы ZMX8210 выполнены в формате PCB-клемм (тип
Euro). Для подключения Вам понадобятся специальные PCB-
штекеры, которые Вы можете купить в специализированном
магазине электроники. Расположение контактов клемм приве-
дено на задней панели ZMX8210, а также на рисунках ниже.
INPUTS / AUX / OUT R / OUT L
Расположение контактов клемм INPUTSРис. 4.1:
Расположение контактов клемм выходной шиныРис. 4.2:
+: Сигнал (положительный / симметр.)
-: Сигнал (отрицательный / симметр.)
m: Масса
Для симметричного соединения используйте все три кон-
такта.
