ULTRAZONE ZMX8210
Примеры использования6
Примеры использования3.
ZMX8210 - это рэковый микшерный пульт с удобным поль-
зовательским интерфейсом, который идеально подходит
для стационарной установки с целью озвучения различных
участков или помещений (например, кафе, врачебных каби-
нетов, церквей и т. д.). С помощью одного прибора Вы можете
снабжать различными сигналами до трех зон. При необходи-
мости Вы можете соединить два прибора вместе. В качестве
источников входных сигналов могут быть использованы линей-
ноуровневые источники, динамические микрофоны, а также
конденсаторные микрофоны с фантомным питанием.
Примеры использования3.1
В отличие от обычных рэковых микшерных пультов ZMX8210
обладает неоспоримыми преимуществами при стационарной
установке и озвучении, особенно в том случае, когда обслу-
живание производится неопытными пользователями. Возмож-
ность интуитивного управления и использование PCB-клемм
также относятся к достоинствам ZMX8210.
Озвучение до трех зон3.1.1
Следующий пример показывает стандартное подключение для
моноозвучения трех зон (областей озвучения). Распределение
сигналов на зоны 1-3 устанавливается Routing-кнопками (L,
R, AUX) в соответствующем входном канале. Вместо трех не-
зависимых монозон Вы можете создать одну стерео- (шины
LEFT / RIGHT) и одну монозону (шина AUX).
Работа с несколькими соединенными вместе 3.1.2
ZMX8210
Если Вам недостаточно восьми входных каналов одного
ZMX8210, Вы можете соединить два прибора друг с другом
через разъемы BUS LINKS. В этом случае на выходные шины
будут поступать входные сигналы обоих приборов. Таким
образом в Вашем распоряжении окажутся дополнительные
входы. Выходной сигнал может быть снят с обоих приборов.
Для такого соединения выполните следующие шаги:
С помощью кнопки SLAVE/MASTER 1) [22] сконфигурируйте
один прибор как MASTER, а другой как SLAVE.
С помощью экранированного 4-жильного кабеля соедините 2)
BUS LINKS-разъем MASTER-прибора с соответствующим
разъемом SLAVE-прибора.
Дистанционное управление ZMX82103.1.3
ZMX8210 оснащен 5-полюсным разъемом REMOTE для дис-
танционного управления
громкостью шин LEFT / RIGHT. =
выбором стереоканалов 7 и 8. =
Дистанционное управление может быть реализовано с по-
мощью простых деталей.
Громкость шин LEFT / RIGHT
Для дистанционного управления громкостью шин LEFT /
RIGHT Вам понадобится потенциометр со значением:
10 кОм, для достижения максимального ослабления =
уровня на 30 дБ.
100 кОм, для достижения максимального ослабления =
уровня на 60 дБ.
Подключите потенциометр между контактами V и SHD. К
контакту C подключается средний отвод потенциометра (см.
рис.3.2).

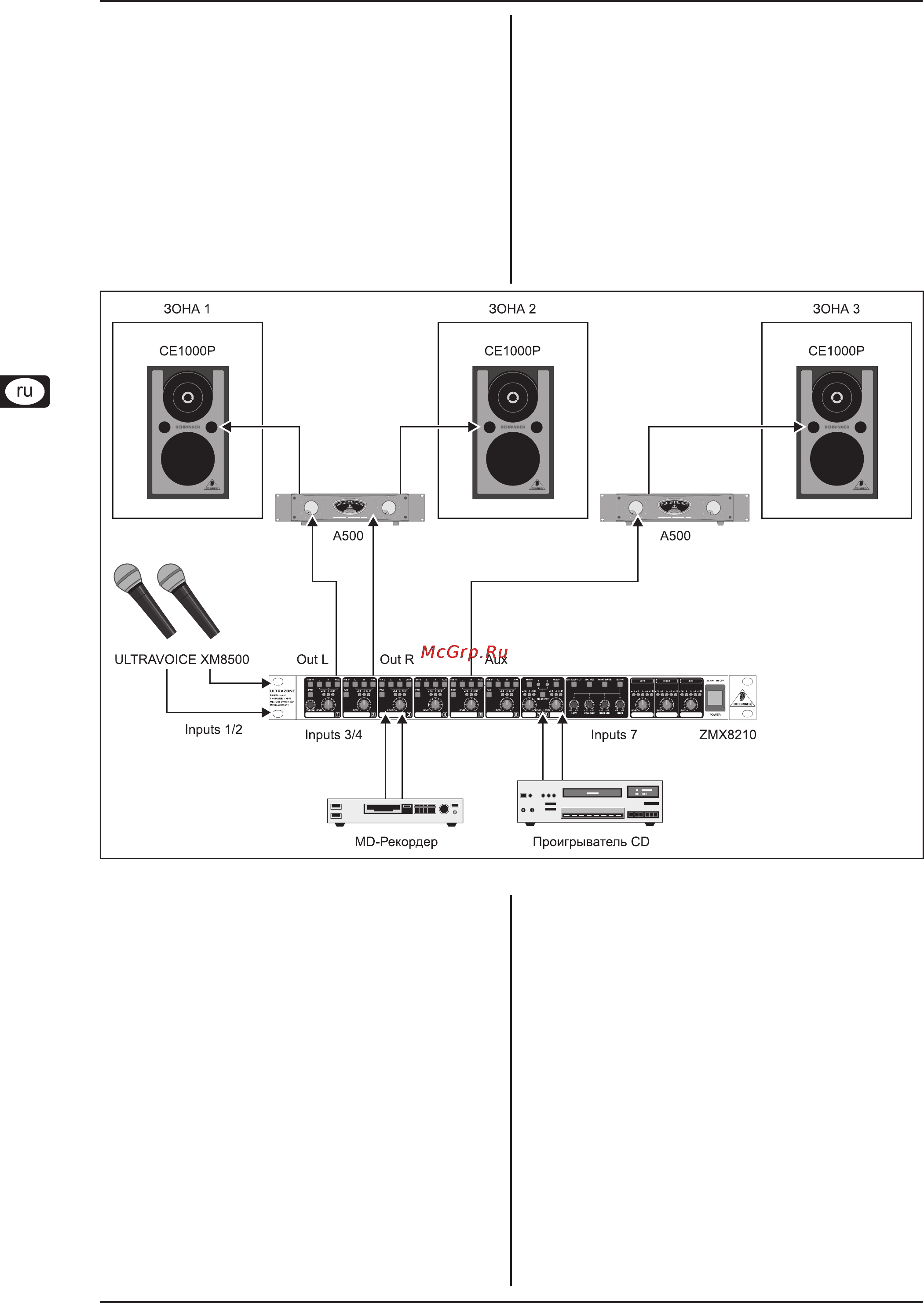

Пример озвучения трех зонРис. 3.1:
