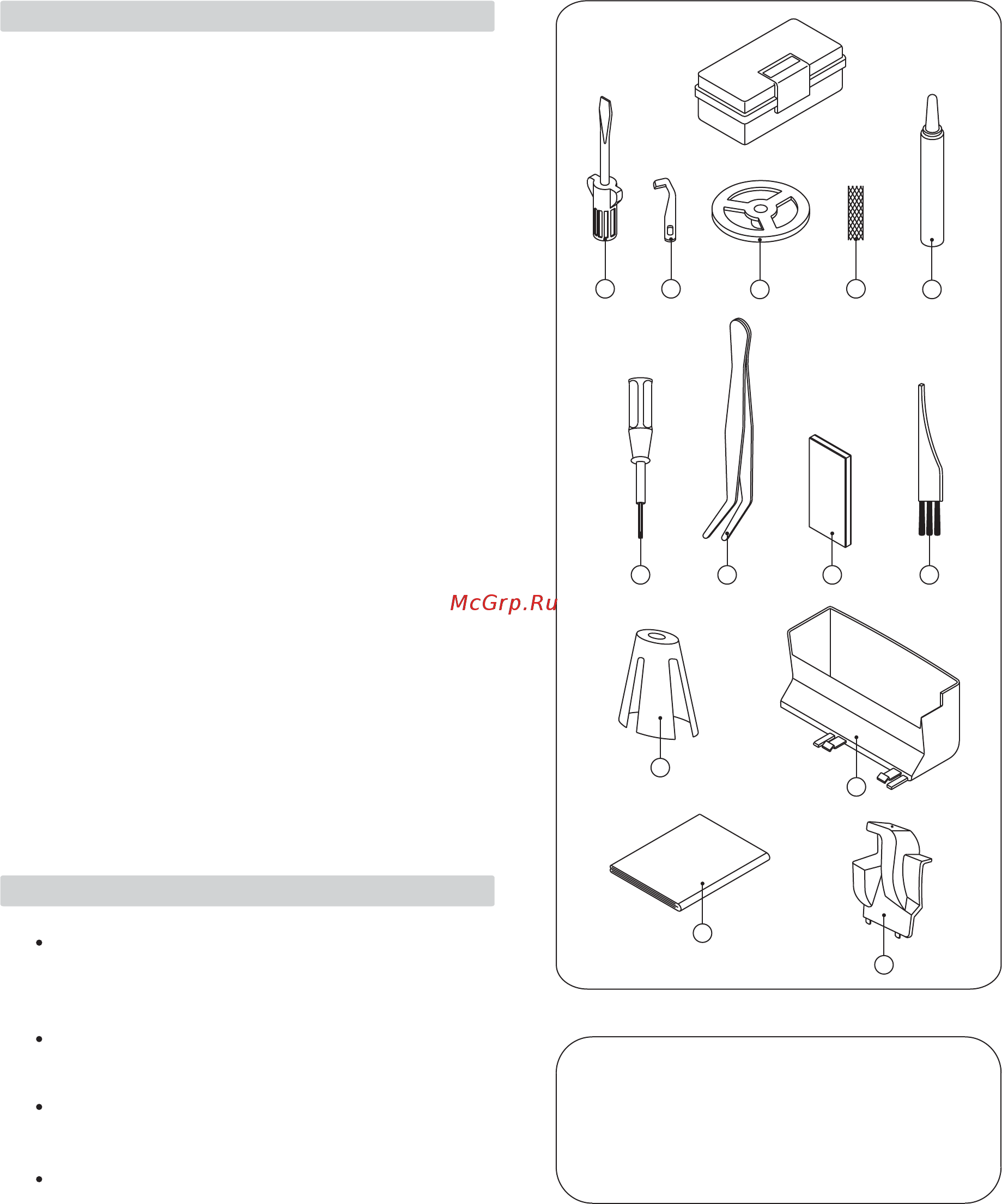

Принадлежности, входящие в комплект машины:
1. Отвертка большая
2. Неподвижный нож
3. Насадка на катушку
4. Сетка на катушку
5. Масленка
6. Отвертка малая 6-гранная
7. Пинцет
8. Набор игл
9. Щетка
10. Конические адаптеры
11. Лоток для отходов
12. Чехол для машины
В машине используются специальные иглы с
плоской фаской, предотвращающей их
неправильную установку.
Не пытайтесь использовать иглы других размеров
или типов.
Иглы Singer #2022 размером 14/90 поставляются
с машиной.
Используйте только иглы Singer #2022 размером
14/90 и 11/80.
9
1
1
5
1
1
1
1
1
5 (на машине)
1 (в коробке)
1 (в коробке)
#2022
Игла для оверлока
5
3. ПРИНАДЛЕЖНОСТИ
4. ИНФОРМАЦИЯ ОБ ИГЛАХ
13
13. Защитная крышка ножа
