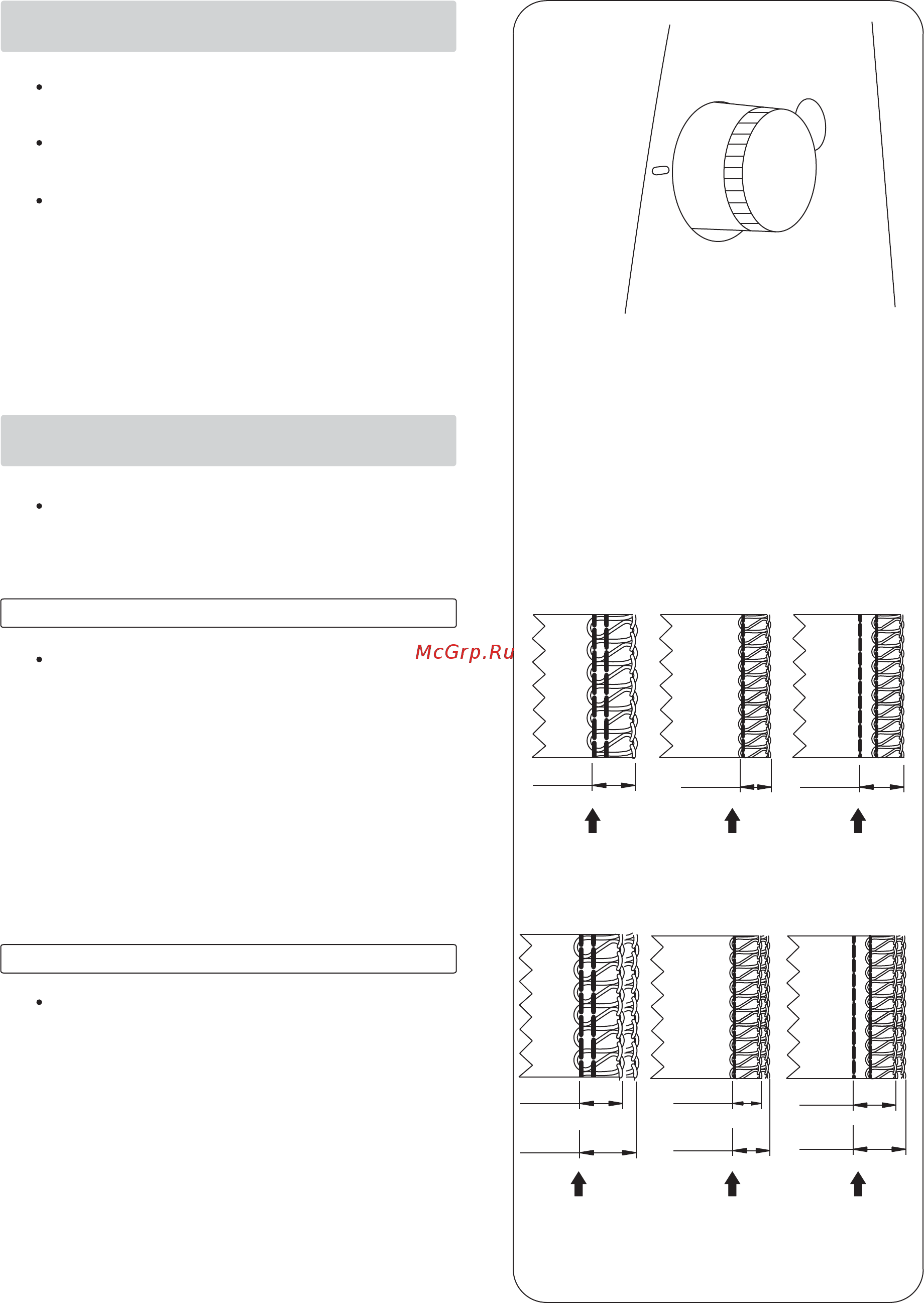

Singer 14SH754 PRO FINISH [32/74] Установка длины стежка
![Singer 14SH754 PRO FINISH [32/74] Установка длины стежка](/views2/1307846/page32/bg20.png)
9.8 мм
7.8 мм
Игла цепного
шва
Левая игла
7 мм
5 мм
Правая игла
3 мм
5 мм
8.8 мм
Игла цепного
шва
Левая игла
Правая игла
6.0 мм
4.0 мм
31
В большинстве случаев регулятор длины
стежка должен быть установлен на отметку N.
Установите длину стежка в диапазоне N~4
при шитье плотных тканей.
Установите длину стежка в диапазоне 2~N
при шитье легких тканей для получения
красивых швов без стягивания материала.
Ширина шва задается изменением положения иглы
или установкой регулятора ширины шва.
Ширина шва устанавливается изменением положения
иглы.
a) При использовании левой иглы.................6 мм
b) При использовании правой иглы...............4 мм
c) При использовании иглы цепного шва......8.8 мм
Используйте регулятор ширины шва для изменения
стандартной ширины в диапазонах, указанных ниже.
a) При использовании левой иглы...................5~7мм
b) При использовании только правой иглы.....3.0~5.0 мм
c) При использовании иглы цепного шва........7.8~9.8 мм
4
3
N
2
Установка ширины шва изменением положения иглы
Установка ширины шва с помощью регулятора
14. УСТАНОВКА ДЛИНЫ СТЕЖКА
15. УСТАНОВКА ШИРИНЫ ШВА
