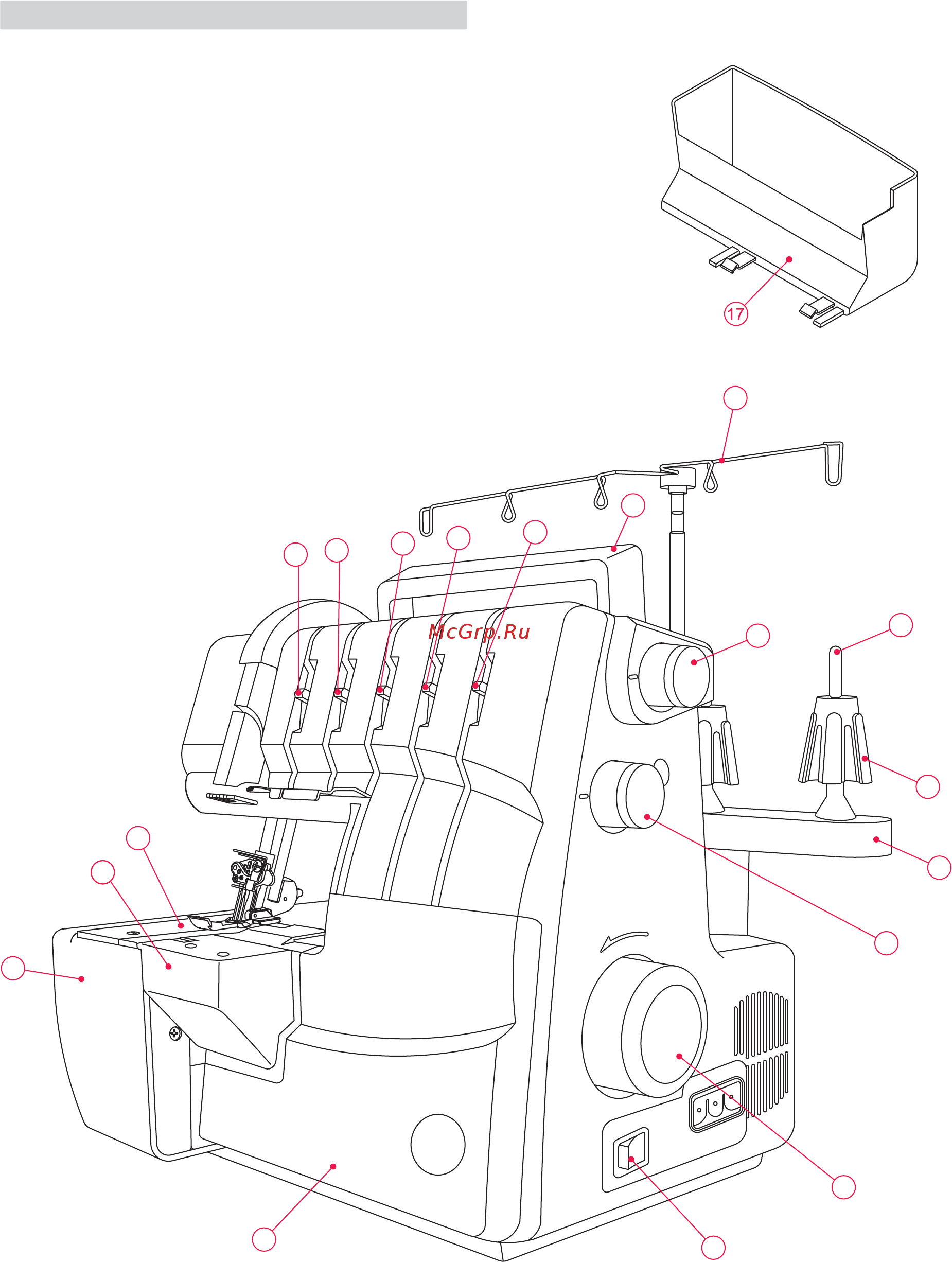

1. Подставка с направляющими для катушек
2. Ручка для переноски
8. Игольная пластина
9. Рабочий стол
10. Крышка отсека петлителей
11. Выключатель питания
12. Регулятор длины стежка
13. Маховое колесо
14. Подставка для катушек
15. Конический адаптер
16. Стержень катушки
17. Лоток для отходов
10
18. Переключатель программ с автоматическим натяжением нити
3. Регулятор натяжения нити левой иглы (оранжевый)
4. Регулятор натяжения нити правой иглы (синий)
5. Регулятор натяжения нити верхнего петлителя (зеленый)
6. Регулятор натяжения нити нижнего петлителя (красный)
7. Регулятор натяжения нити петлителя цепного шва (коричневый)
5. ОСНОВНЫЕ ЭЛЕМЕНТЫ МАШИНЫ
19. Пластина для шитья распошивальных швов
