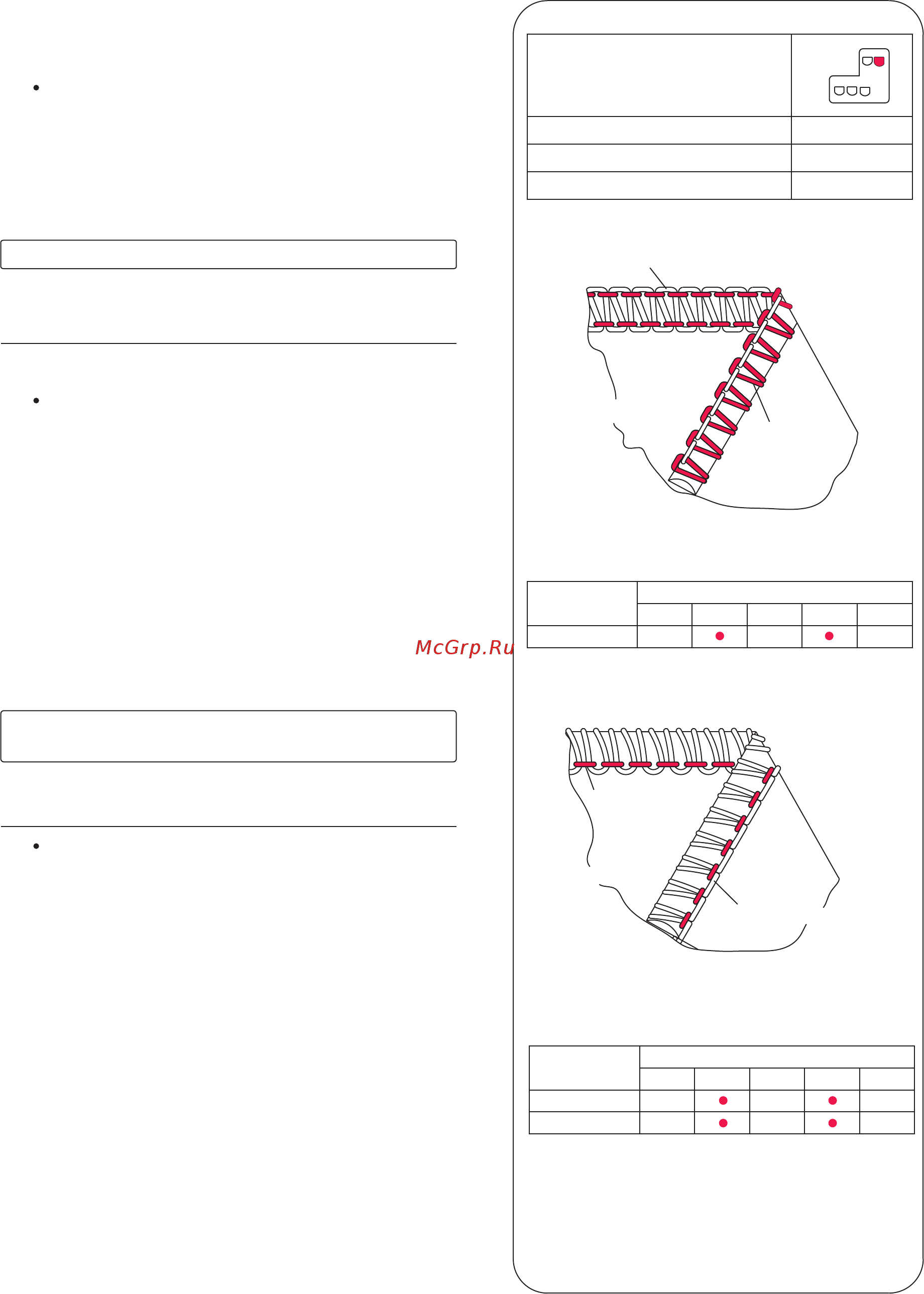

![Singer 14SH754 PRO FINISH [57/74] 2 ниточная стандартная ролевая подрубка](/img/pdf.png)
Singer 14SH754 PRO FINISH [57/74] 2 ниточная стандартная ролевая подрубка
![Singer 14SH754 PRO FINISH [57/74] 2 ниточная стандартная ролевая подрубка](/views2/1307846/page57/bg39.png)
56
Установите переключатель программ с автоматическим
натяжением нитей (ATD) в положение E и выполните
пробное шитье.
Примечание: Для получения качественной ролевой
подрубки используйте нейлоновую нить в верхнем
петлителе, а иглу заправьте обычной тонкой нитью.
Преобразуйте верхний петлитель в конвертер
(см. стр. 36).
Установите переключатель программ с автоматическим
натяжением нитей (ATD) в положение D и выполните
пробное шитье.
Регулятор натяжения
Оранж. Синий
Зелен. Красн. Коричн.
Легкая ткань
Регулятор натяжения
Нейлон
Нейлон
Нить нижнего петлителя
Нить иглы
Лицевая сторона
Изнанка
Нить нижнего петлителя
Нить иглы
Лицевая сторона
Изнанка
ПОЛОЖЕНИЕ ИГЛЫ
ЯЗЫЧОК ШИРИНЫ ШВА R
ДЛИНА СТЕЖКА
1~2
Полиэстер
Легкая ткань
ATD:D
ATD:E
Конвертер
ИСПОЛЬЗУЕТСЯКОНВЕРТЕР
Правильный баланс
3) 2-ниточная стандартная ролевая подрубка
4) 2-ниточная ролевая подрубка с использованием
нижнего петлителя
Правильный баланс
Оранж. Синий
Зелен. Красн. Коричн.
Конвертер
Конвертер
