![Singer 14SH754 PRO FINISH Инструкция по эксплуатации онлайн [23/74] 284065](/img/pdf.png)
Singer 14SH754 PRO FINISH Инструкция по эксплуатации онлайн [23/74] 284065
![Singer 14SH754 PRO FINISH Инструкция по эксплуатации онлайн [23/74] 284065](/views2/1307846/page23/bg17.png)
7
9
5
8
6
4
3
3
2
2
1
22

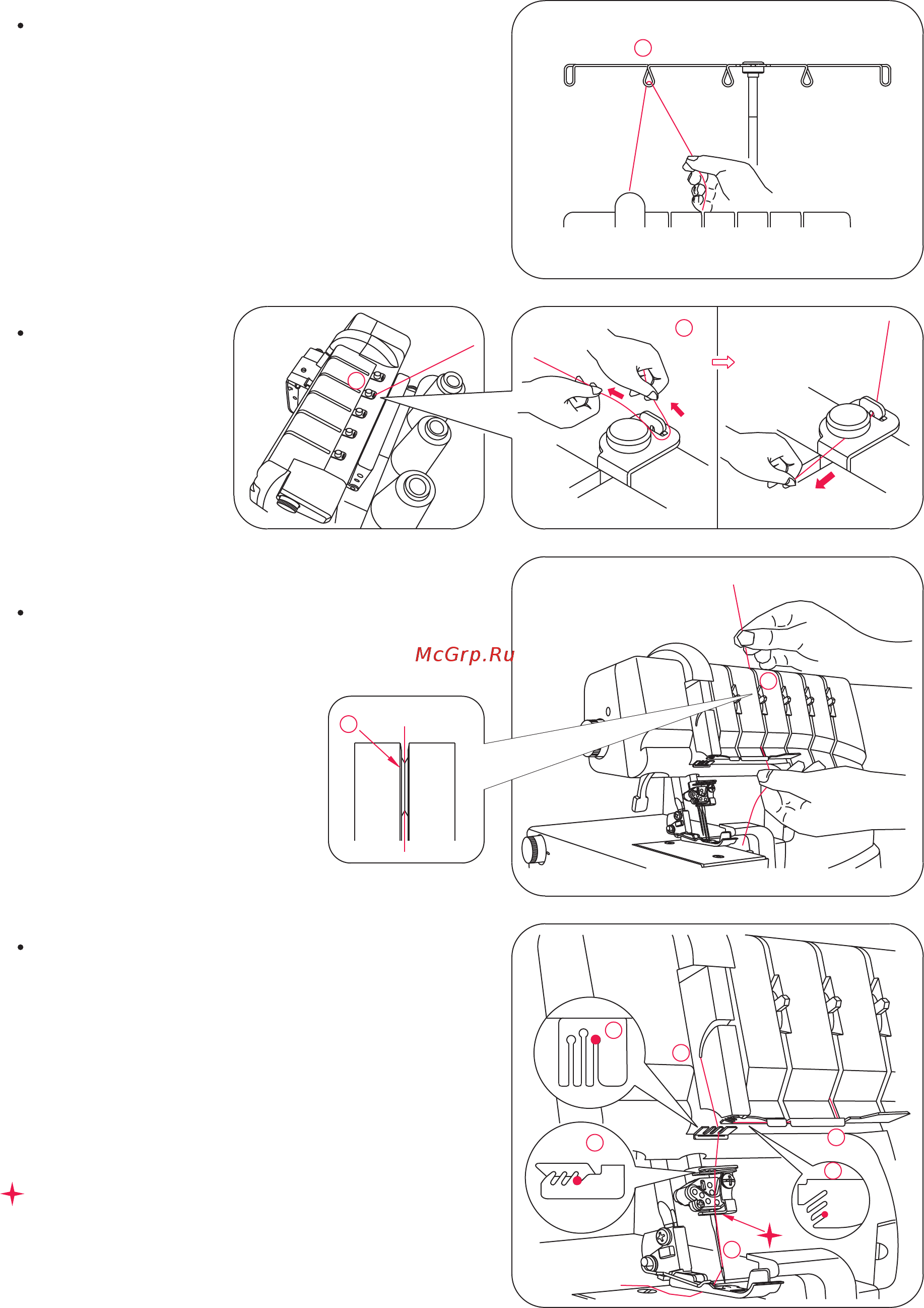

Проденьте нить через направитель 1.
Плотно удерживая нить, протяните ее между дисками
натяжения 3.
Продолжите заправку нити 4~8.
Примечание: Вложите нить в задний паз направителя 5
и щель натяжителя 6. Затем пропустите нить в правый
паз направителя 7 и в правый паз направителя 8.
Перед вдеванием нити в иглу проведите ее за
направитель, находящийся над иглой.
Проденьте нить через
направитель на корпусе
машины как показано на
рисунках справа.
