Подключения
19
Пункт 4: Подключение аудиошнуров
Выберите наиболее подходящую для Вашей системы схему подключения в
соответствии со следующей таблицей. Также обязательно прочтите инструкции
для компонентов, которые необходимо подсоединить.

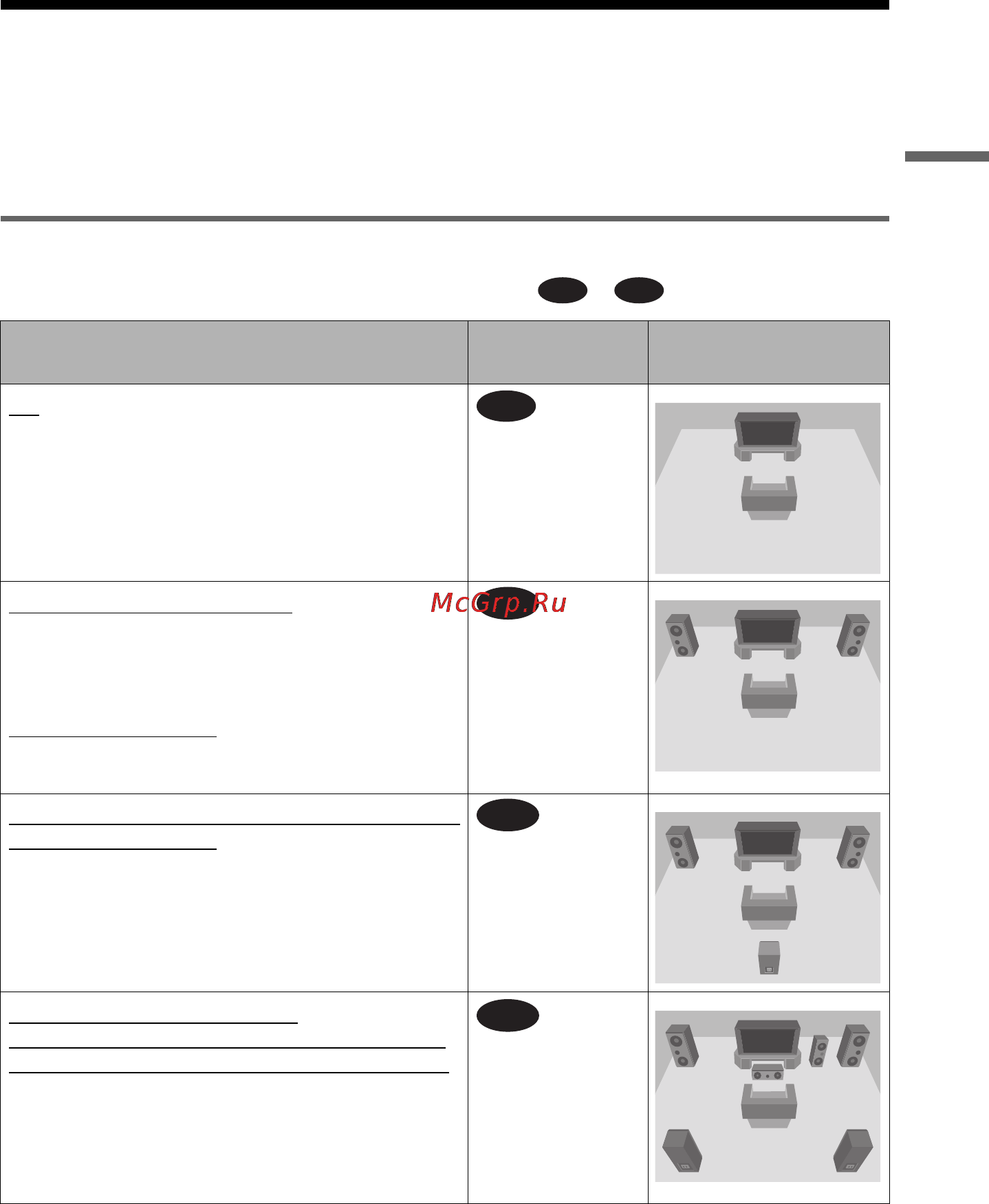

Выбор схемы подключения
Выберите одну из следующих схем подключения - .
* Изготовлено по лицензии компании Dolby
Laboratories.
“Долби”, “Pro Logic” и знак в виде
двойной буквы D являются товарными
знаками компании Dolby Laboratories.
**“DTS” и “DTS Digital Out” являются
товарными знаками Digital Theater
Systems, Inc.
Подключаемые компоненты Схема
подключения
Ваши настройки
(пример)
ТВ
• Эффекты объемного звучания:
ДИНАМИЧЕСКИЙ TVS (стр. 53),
КИНОТЕАТР TVS (стр. 54)
(стр. 20)
Стереоусилитель (ресивер)
и 2
громкоговорителя
• Эффекты объемного звучания:
СТАНДАРТНЫЙ TVS (стр. 54)
или
Дека MD/Дека DAT
• Эффекты объемного звучания:
СТАНДАРТНЫЙ TVS (стр. 54).
(стр. 21)
Усилитель AV (ресивер) с декодером Dolby
*
Surround (Pro Logic) и 3 - 6
громкоговорителям
• Эффекты объемного звучания:
Dolby Surround (Pro Logic) (стр. 78)
(стр. 22)
Усилитель AV (ресивер) с 6
громкоговорителями, цифровым входом и
декодером Dolby Digital, DTS** или MPEG
• Эффекты объемного звучания:
– Dolby Digital (5.1-канальный) (стр. 78)
– DTS (5.1-канальный) (стр. 78)
– Аудиоформат MPEG (5.1 канальный)
(стр. 79)
(стр. 23)
A D
A
B
C
D
,продолжение на следующей странице
