Снятие нижней крышки |
13
7 Приподнимите защелку разъема и, используя приклеенный язычок, отсоедините
кабель платы светодиодного индикатора аккумулятора от системной платы.
8 Извлеките плату светодиодного индикатора аккумулятора из нижней крышки.
См. раздел «Извлечение платы светодиодного индикатора аккумулятора» на
стр. 15.

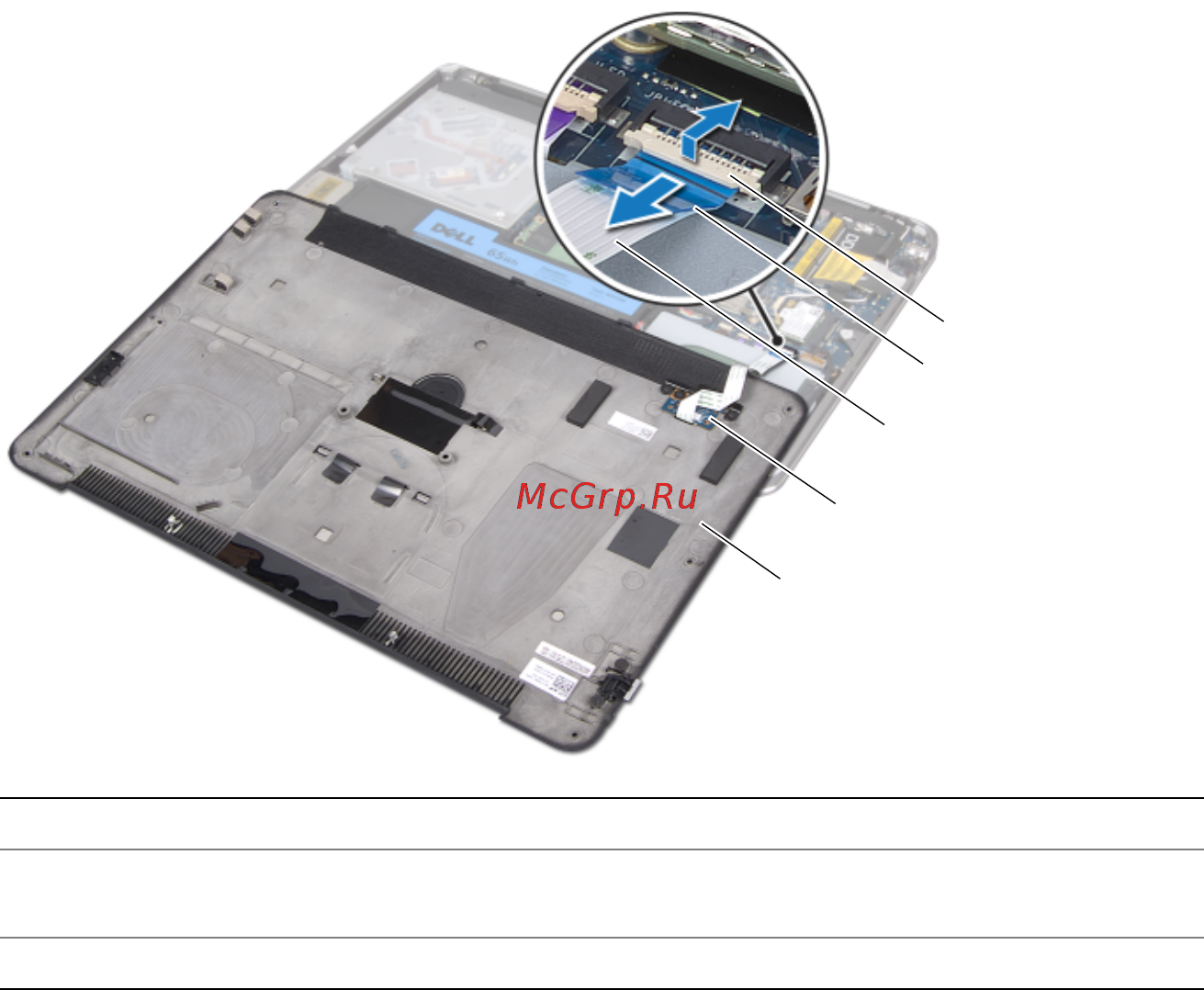

1 защелка разъема 2 приклеенный язычок
3 кабель платы светодиодного
индикатора аккумулятора
4 плата светодиодного индикатора
аккумулятора
5 нижняя крышка в сборе
5
4
3
2
1
