Извлечение аккумулятора |
21
Извлечение аккумулятора
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
разделе «Предварительные замечания» на стр. 8. После завершения работ
с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними
компонентами компьютера» на стр. 10. Дополнительные сведения по
в
опросам безопасности см. на веб-странице, посвященной соответствию
нормативным требованиям: dell.com/regulatory_compliance.
Предварительные условия
Выполните инструкции в разделе «Снятие нижней крышки» на стр. 11 с шага 1 по шаг
7.
Последовательность действий

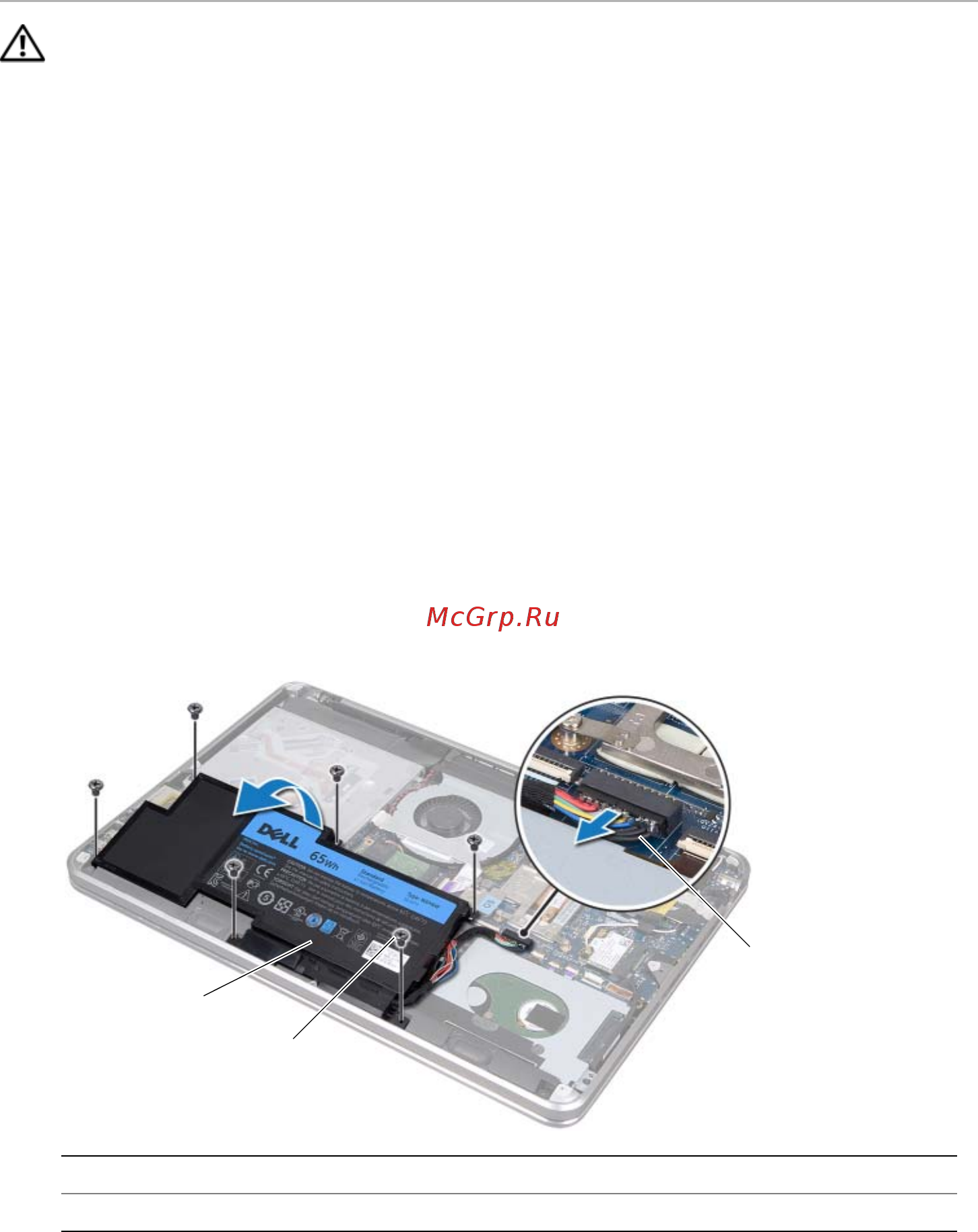

1 Отсоедините кабель батарейки от системной платы.
2 Выверните винты, которыми аккумулятор крепится к упору для рук в сборе.
3 Выньте аккумулятор из упора для рук в сборе.
4 Переверните компьютер и максимально откройте дисплей.
5 Нажмите кнопку питания и удерживайте в течение 5 секунд, чтобы заземлить
системную плату.
1 аккумулятор 2 винты (6)
3 кабель аккумулятора
1
2
3
