Dell XPS 15 /521x-7125/ [38/72] Извлечение батареи типа таблетка
![Dell XPS 15 /521x-7125/ [38/72] Извлечение батареи типа таблетка](/views2/1345624/page38/bg26.png)
38
| Извлечение батареи типа «таблетка»
Извлечение батареи типа «таблетка»
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
разделе «Предварительные замечания» на стр. 8. После завершения работ
с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними
компонентами компьютера» на стр. 10. Дополнительные сведения по
в
опросам безопасности см. на веб-странице, посвященной соответствию
нормативным требованиям: dell.com/regulatory_compliance.
Предварительные условия
1 Выполните инструкции в разделе «Снятие нижней крышки» на стр. 11 с шага 1 по
шаг 7.
2 Выньте аккумуляторную батарею. См. раздел «Извлечение аккумулятора» на
стр. 21.
Последовательность действий
ВНИМАНИЕ: При извлечении батареи типа «таблетка» восстанавливаются
стандартные настройки BIOS. Перед извлечением батарейки типа
«таблетка» рекомендуется записать настройки BIOS.

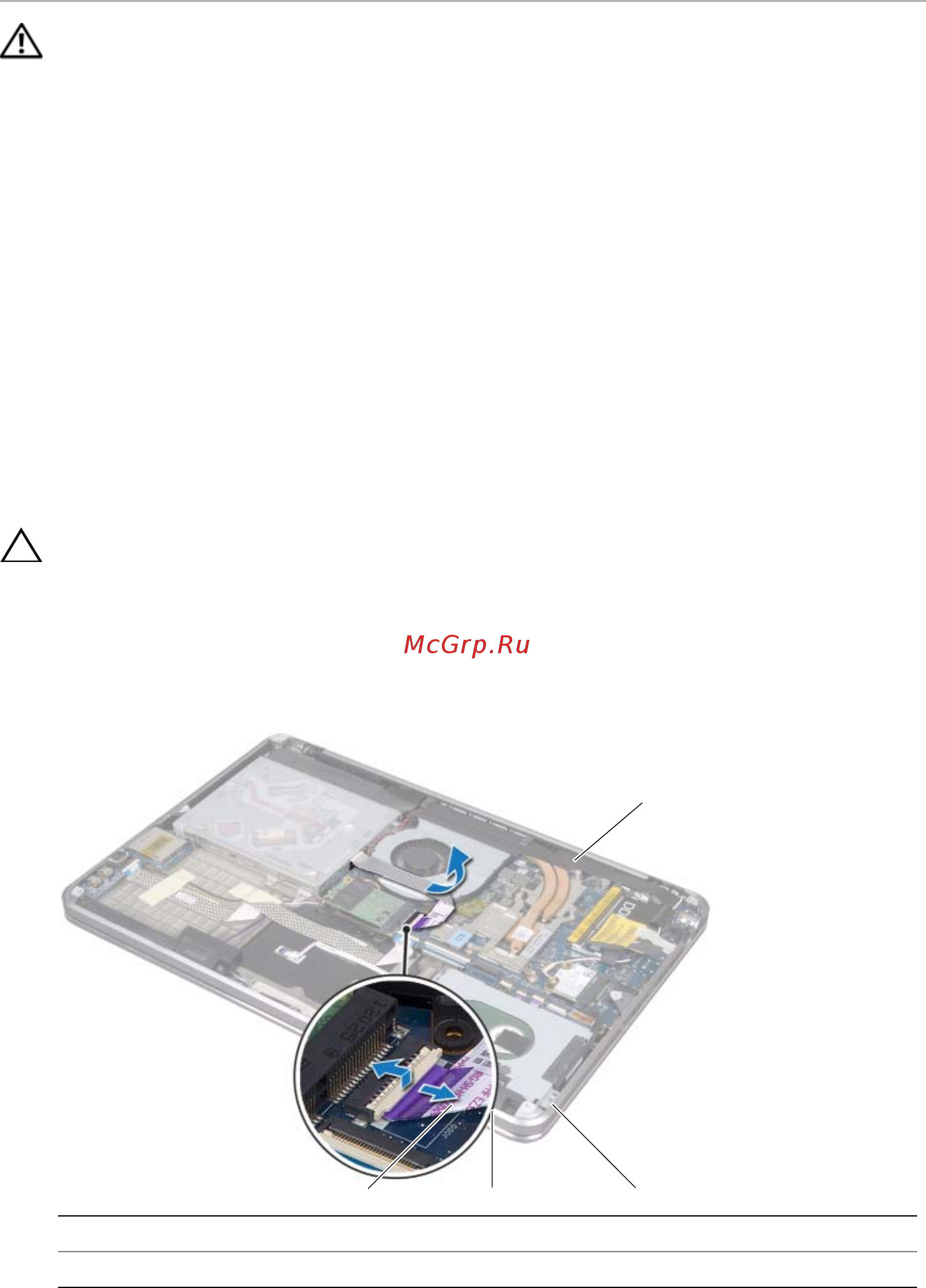

1 Приподнимите защелку разъема и, используя приклеенный язычок, отсоедините
кабель оптического дисковода от системной платы.
2 Снимите кабель оптического дисковода с вентилятора.
1 вентилятор 2 кабель оптического дисковода
3 приклеенный язычок 4 защелка разъема
4 32
