60
| Извлечение воздухозаборника
Последовательность действий

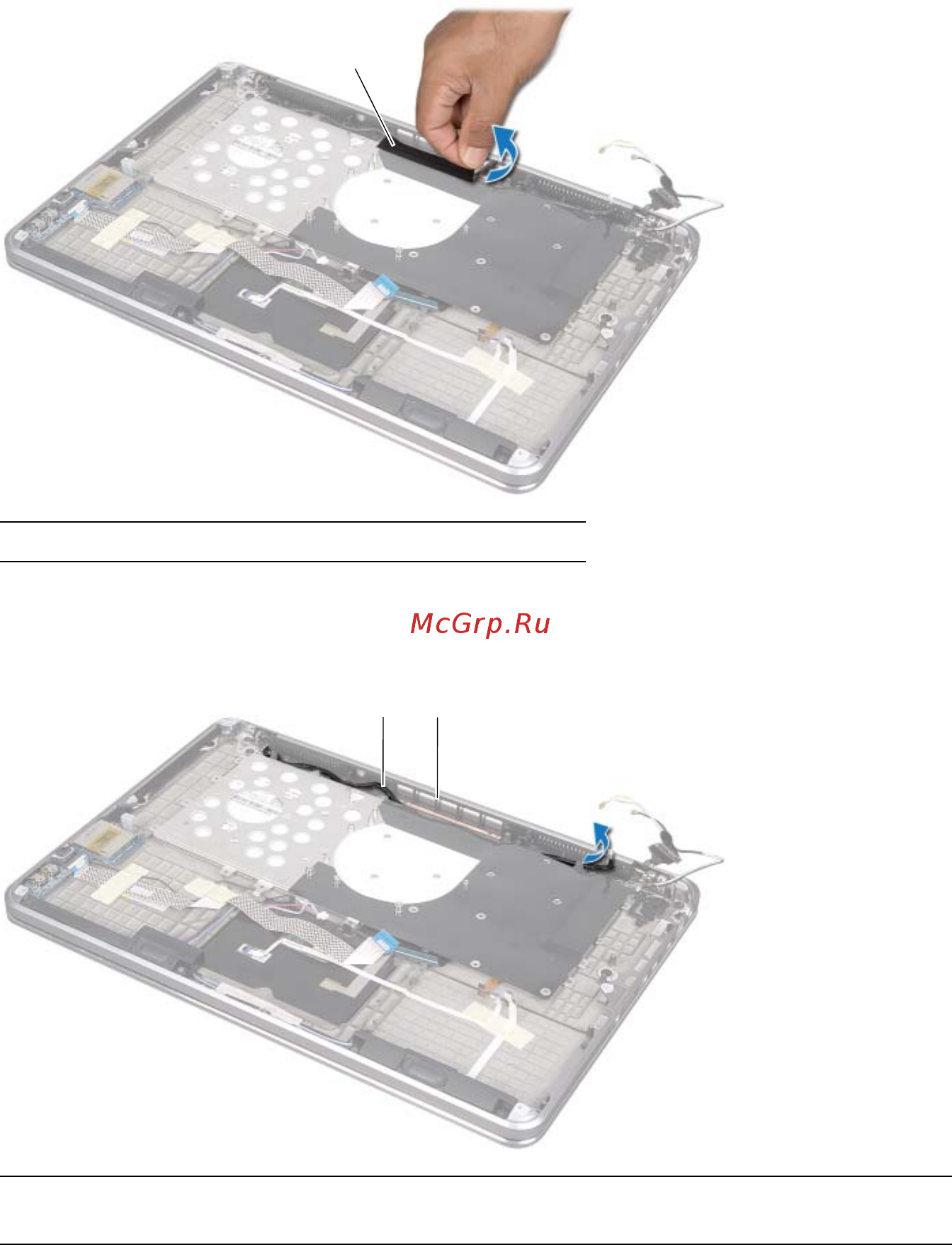

1 Снимите лавсановую пластину с направляющей для кабеля камеры.
2 Запомните, как уложен кабель камеры и извлеките кабель из направляющих на
воздухозаборнике.
1 лавсановая пластина
1 направляющие для прокладки кабеля
камеры
2 Воздухозаборник.
1
1
2
