Снятие радиатора процессора |
43
Снятие радиатора процессора
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
разделе «Предварительные замечания» на стр. 8. После завершения работ
с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними
компонентами компьютера» на стр. 10. Дополнительные сведения по
в
опросам безопасности см. на веб-странице, посвященной соответствию
нормативным требованиям: dell.com/regulatory_compliance.
Предварительные условия
1 Выполните инструкции в разделе «Снятие нижней крышки» на стр. 11 с шага 1 по
шаг 7.
2 Выньте аккумуляторную батарею. См. раздел «Извлечение аккумулятора» на
стр. 21.
Последовательность действий

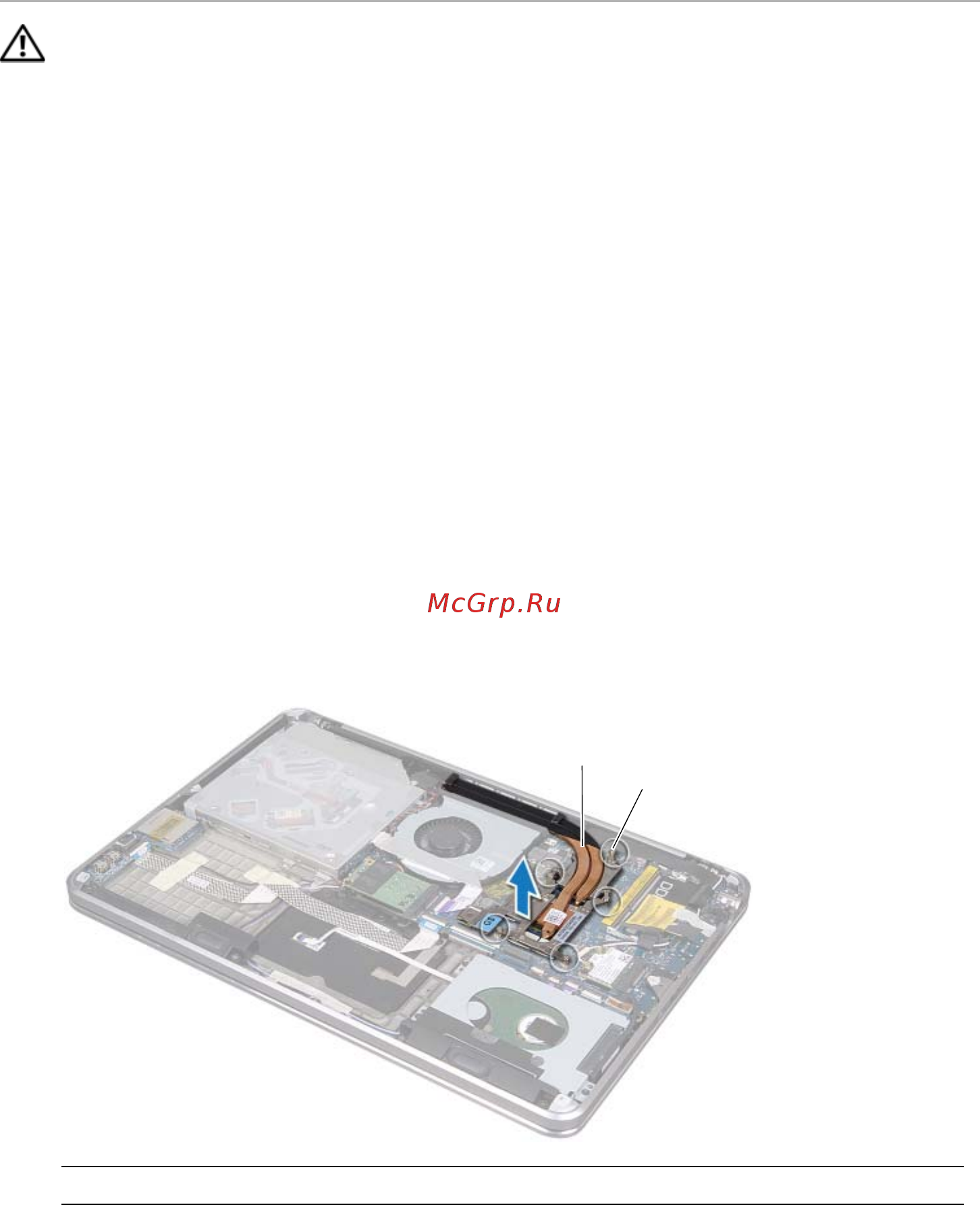

1 Последовательно (порядок указан на радиаторе) ослабьте невыпадающие
винты, крепящие радиатор процессора к системной плате.
2 Приподнимите радиатор процессора и снимите его с системной платы.
1 радиатор процессора 2 невыпадающие винты (5)
1
2
