| Извлечение идентификационной таблички
Извлечение идентификационной таблички
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
разделе «Предварительные замечания» на стр. 8. После завершения работ
с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними
компонентами компьютера» на стр. 10. Дополнительные сведения по
в
опросам безопасности см. на веб-странице, посвященной соответствию
нормативным требованиям: dell.com/regulatory_compliance.
Предварительные условия
Выполните инструкции в разделе «Снятие нижней крышки» на стр. 11 с шага 1 по шаг
7.
Последовательность действий

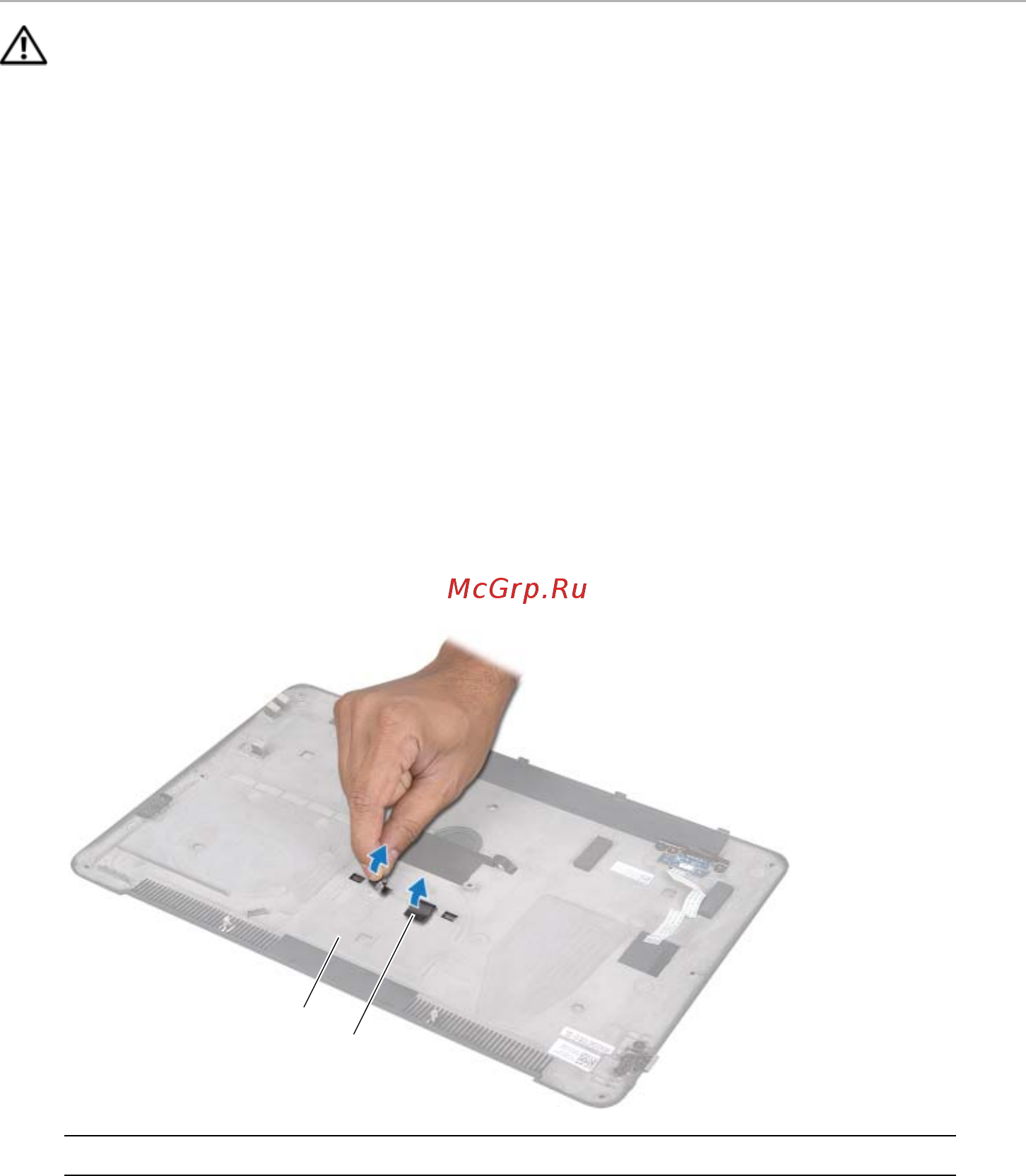

1 Снимите ленты, фиксирующие идентификационную табличку системы к нижней
крышке в сборе.
1 нижняя крышка в сборе 2 ленты (2)
2
1
