Dell XPS 15 /521x-7125/ Инструкция по эксплуатации онлайн [19/72] 286758
![Dell XPS 15 /521x-7125/ Инструкция по эксплуатации онлайн [19/72] 286758](/views2/1345624/page19/bg13.png)
Извлечение идентификационной таблички |
19
2 Переверните нижнюю крышку в сборе.
3 Начиная с индикатора в нижней крышке, аккуратно переверните
идентификационную табличку.
4 Извлеките язычки на идентификационной табличке из пазов на нижней крышке
в сборе.
5 Извлеките идентификационную табличку из нижней крышки.

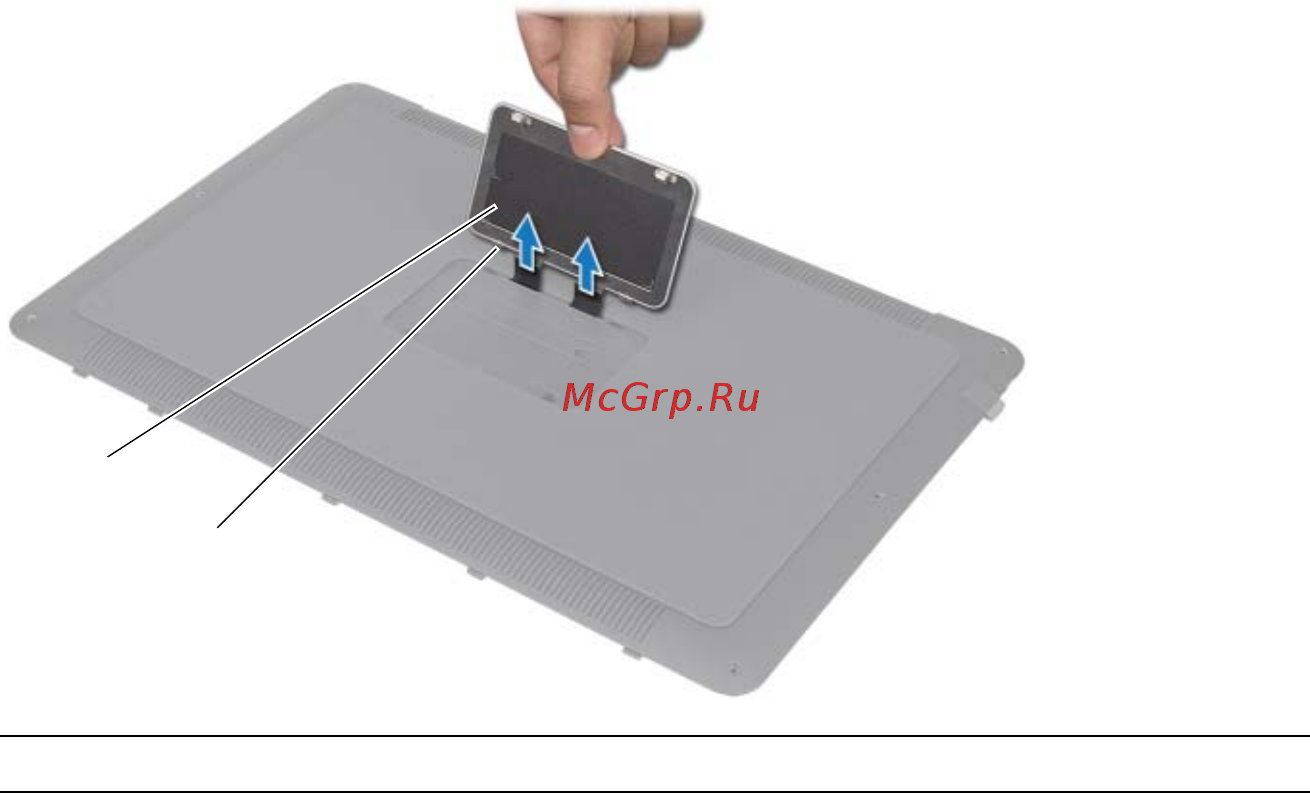

1 идентификационная табличка 2 язычки (2)
2
1
