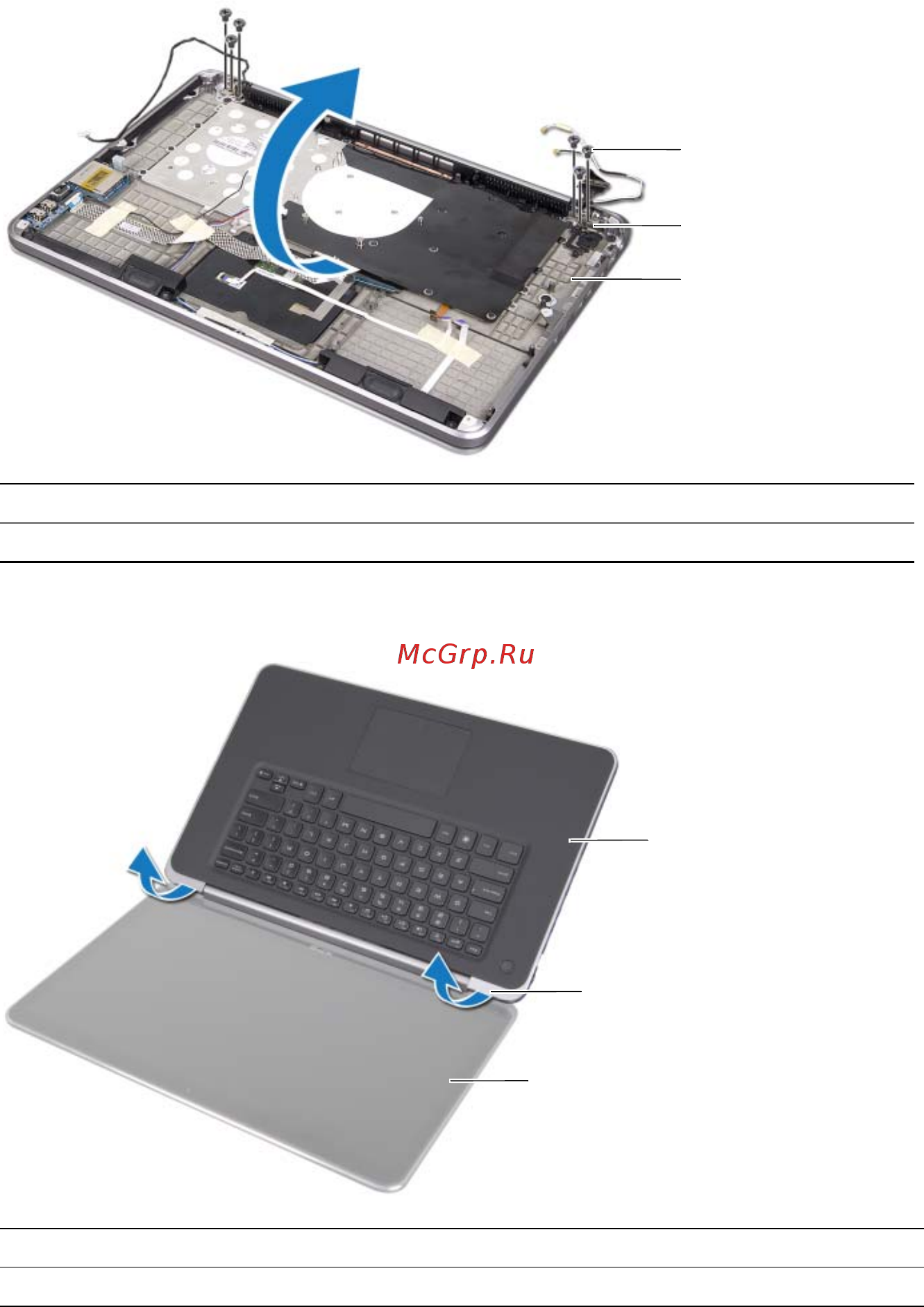

Снятие дисплея |
67
Последовательность действий
1 Выверните винты, которыми шарниры дисплея крепятся к упору для рук в сборе.
2 Отведите упор для рук в сборе как можно дальше.
3 Выдвиньте и извлеките защелки на упоре для рук в сборе из шарниров дисплея.
1 винты (6) 2 шарниры дисплея (2)
3 упор для рук в сборе
1 упор для рук в сборе 2 язычки (2)
3 дисплей
1
2
3
1
3
2
