Извлечение платы индикаторов состояния питания/аккумулятора |
51

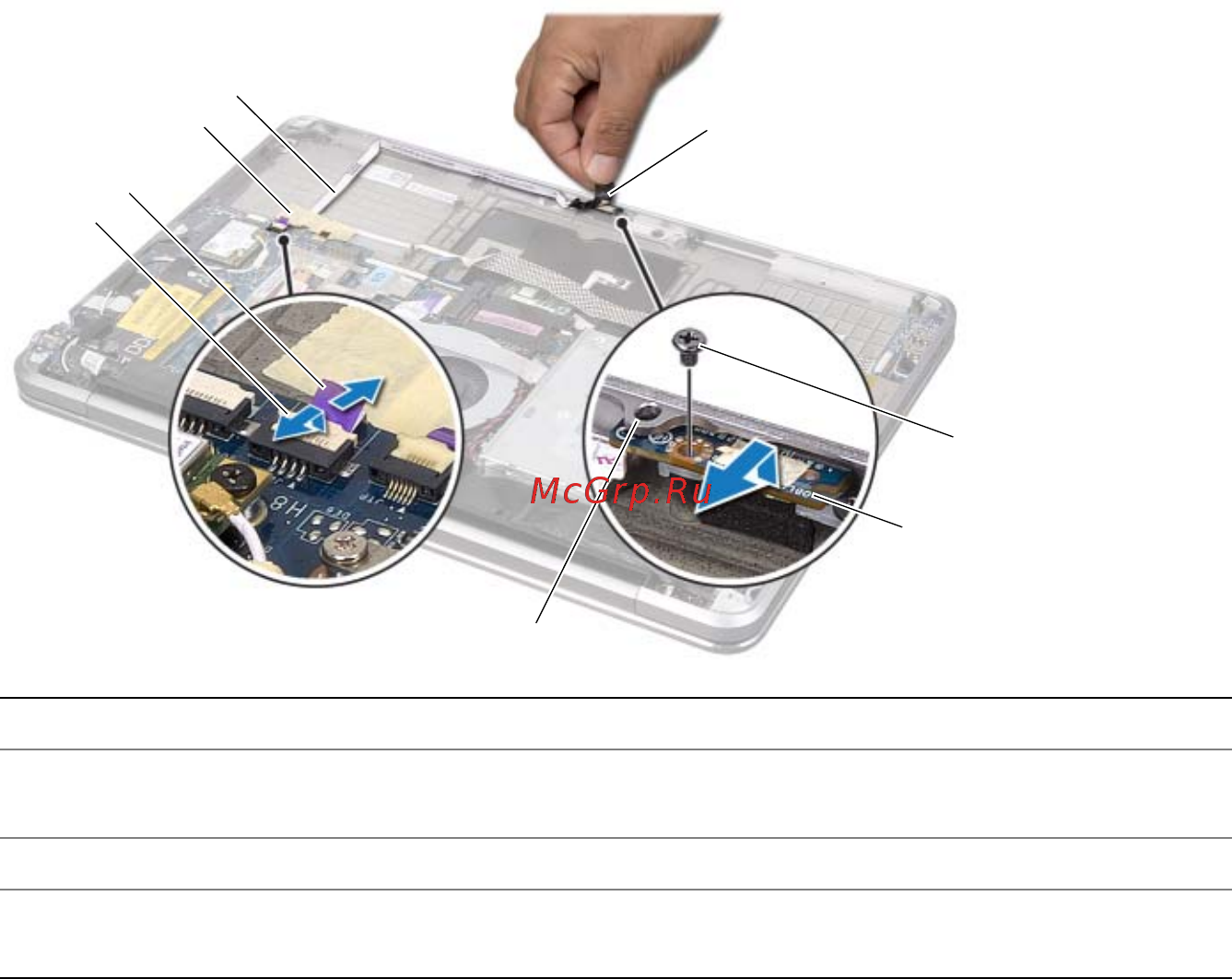

5 Приподнимите плату индикатора состояния питания/аккумулятора под углом,
чтобы извлечь ее из защелки на упоре для рук в сборе, поднимите плату
индикатора состояния питания/аккумулятора вместе с кабелем из блока упора
для рук.
1 защелка разъема 2 приклеенный язычок
3 лента 4 кабель индикатора состояния
питания/аккумулятора
5 лавсановая пластина 6 винт
7 плата индикаторов состояния
питания/аккумулятора
8 защелка
4
2
1
8
7
6
3
5
