171
Внешние соединения
6
Подключение внешнего монитора
Подключ ение внешнег о монитора
При подключении видеокамеры к внешнему монитору для съемки
или воспроизведения используйте разъем видеокамеры,
соответствующий требуемому разъему внешнего монитора. Затем
выберите конфигурацию выходного видеосигнала (0 169).
Видеокамера может выводить видеосигнал одновременно на все
выходные видеоразъемы.

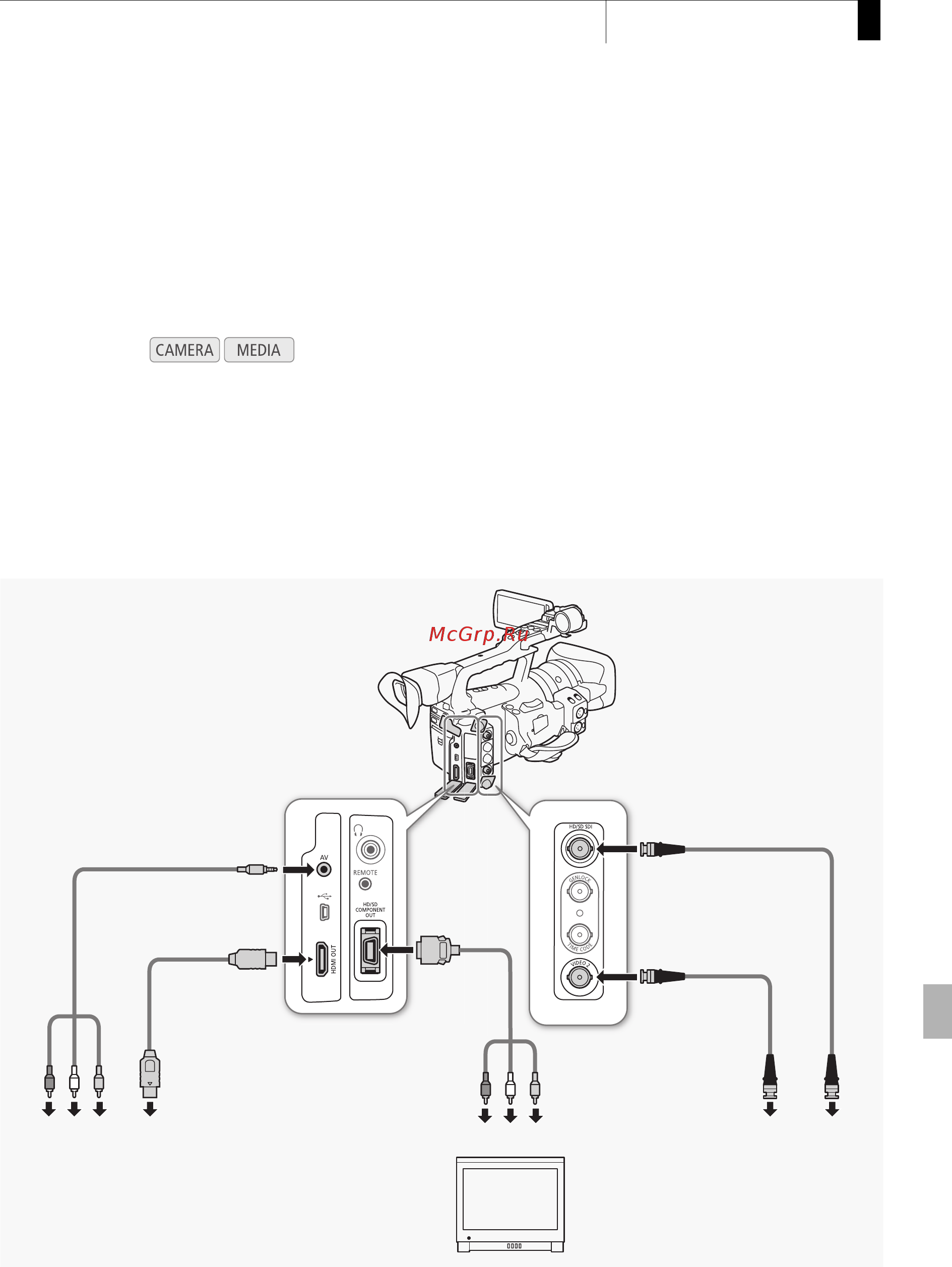

Схема подключения
При подключении видеокамеры к внешнему монитору с помощью
разъема HD/SD COMPONENT OUT звук выводится путем
подключения дополнительно приобретаемого стереофонического
видеокабеля STV-250N к монитору с помощью разъема AV.
Режимы работы:
Стереофонический
видеокабель STV-250N
(приобретается
дополнительно)
VIDEO IN/
AUDIO IN
HDMI IN
COMPONENT IN
VIDEO IN SDI IN
Компонентный
видеокабель
DTC-1500
(из комплекта поставки)
Разъем HD/SD
COMPONENT
OUT
Кабель BNC
(имеется в
продаже)
Кабель BNC
(имеется в
продаже)
Кабель HDMI
(имеется в
продаже)
Разъем
HDMI OUT
Разъем VIDEO 2
Разъем AV
Разъем HD/SD SDI*
* Только b
