Dell Latitude ST [41/69] Извлечение среднего каркаса в сборе
![Dell Latitude ST [41/69] Извлечение среднего каркаса в сборе](/views2/1034861/page41/bg29.png)
14

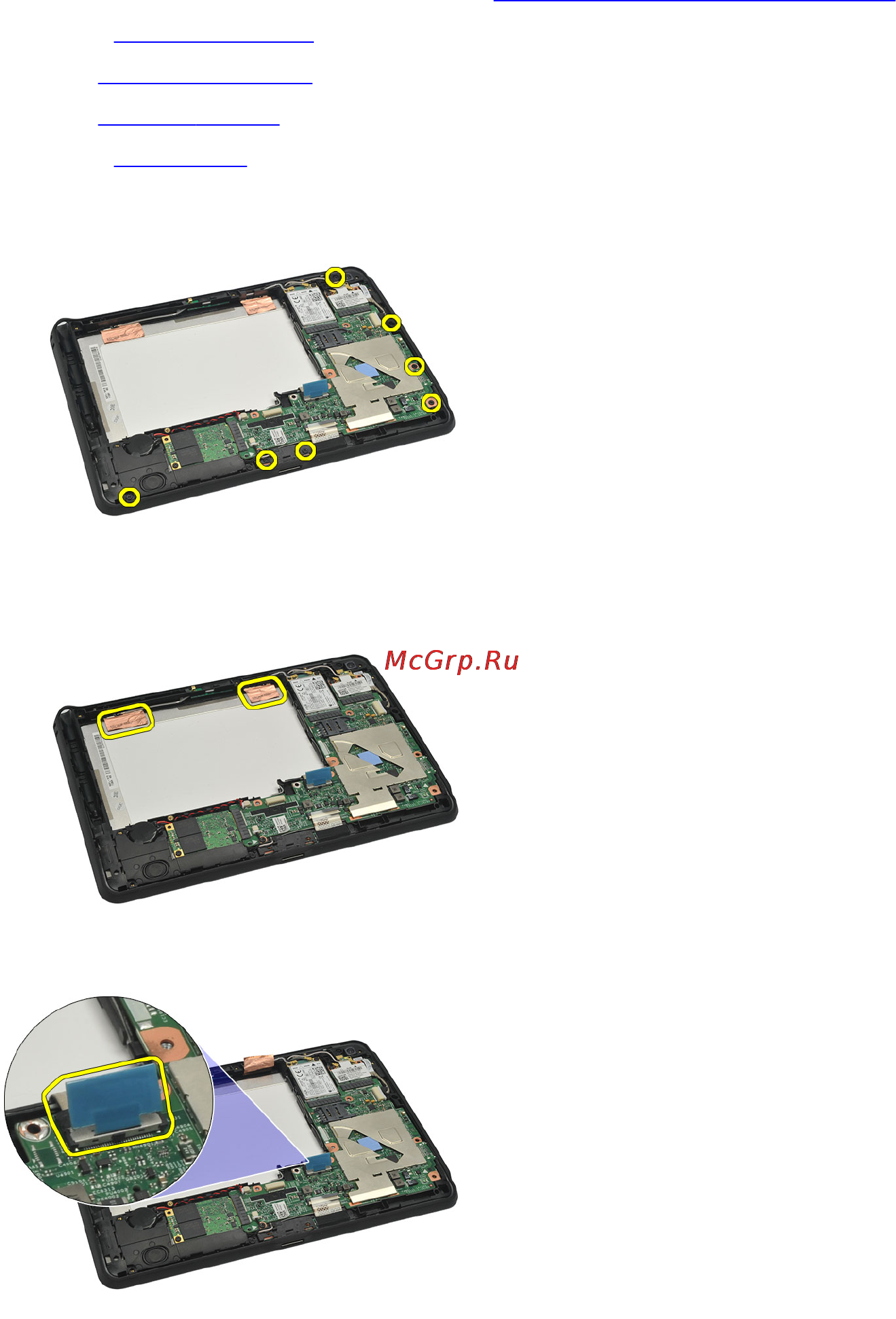

Извлечение среднего каркаса в сборе
1. Выполните процедуры, приведенные в разделе Перед началом работы с компьютером.
2. Извлеките перо диджитайзера.
3. Снимите крышку с наклейкой.
4. Снимите нижнюю крышку.
5. Извлеките аккумулятор.
6. Выверните винты, которыми средний каркас в сборе крепится к корпусу компьютера.
7. Отклейте ленты, которыми антенна крепится к дисплею в сборе.
8. Отсоедините кабель дисплея.
9. Подденьте средний каркас в сборе в направлении от дисплея в сборе и извлеките его из компьютера.
41
