Dell Latitude ST [42/69] Установка среднего каркаса в сборе
![Dell Latitude ST [42/69] Установка среднего каркаса в сборе](/views2/1034861/page42/bg2a.png)

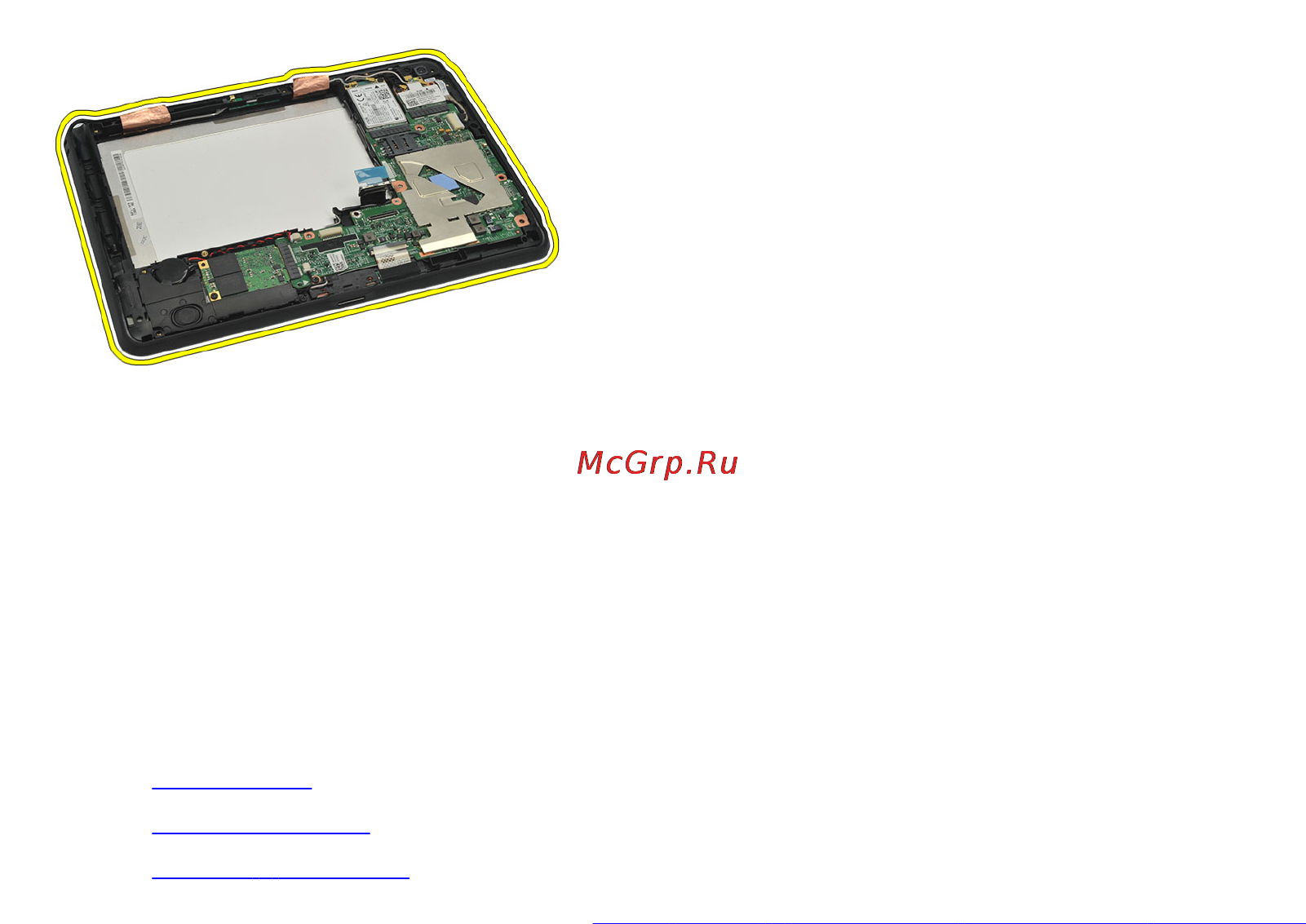

Установка среднего каркаса в сборе
1. Прикрепите средний каркас в сборе к компьютеру.
2. Втолкните края среднего каркаса в сбор в фиксирующие зажимы, пока они полностью не защелкнутся.
3. Подсоедините кабель дисплея.
4. Приклейте ленты, которыми антенна крепится к дисплею в сборе.
5. Затяните винты, которыми средний каркас в сборе крепится к корпусу компьютера.
6. Установите аккумулятор.
7. Установите нижнюю крышку.
8. Установите крышку с наклейкой.
9. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
42
