Dell Latitude ST [48/69] Установка стыковочной платы
![Dell Latitude ST [48/69] Установка стыковочной платы](/views2/1034861/page48/bg30.png)

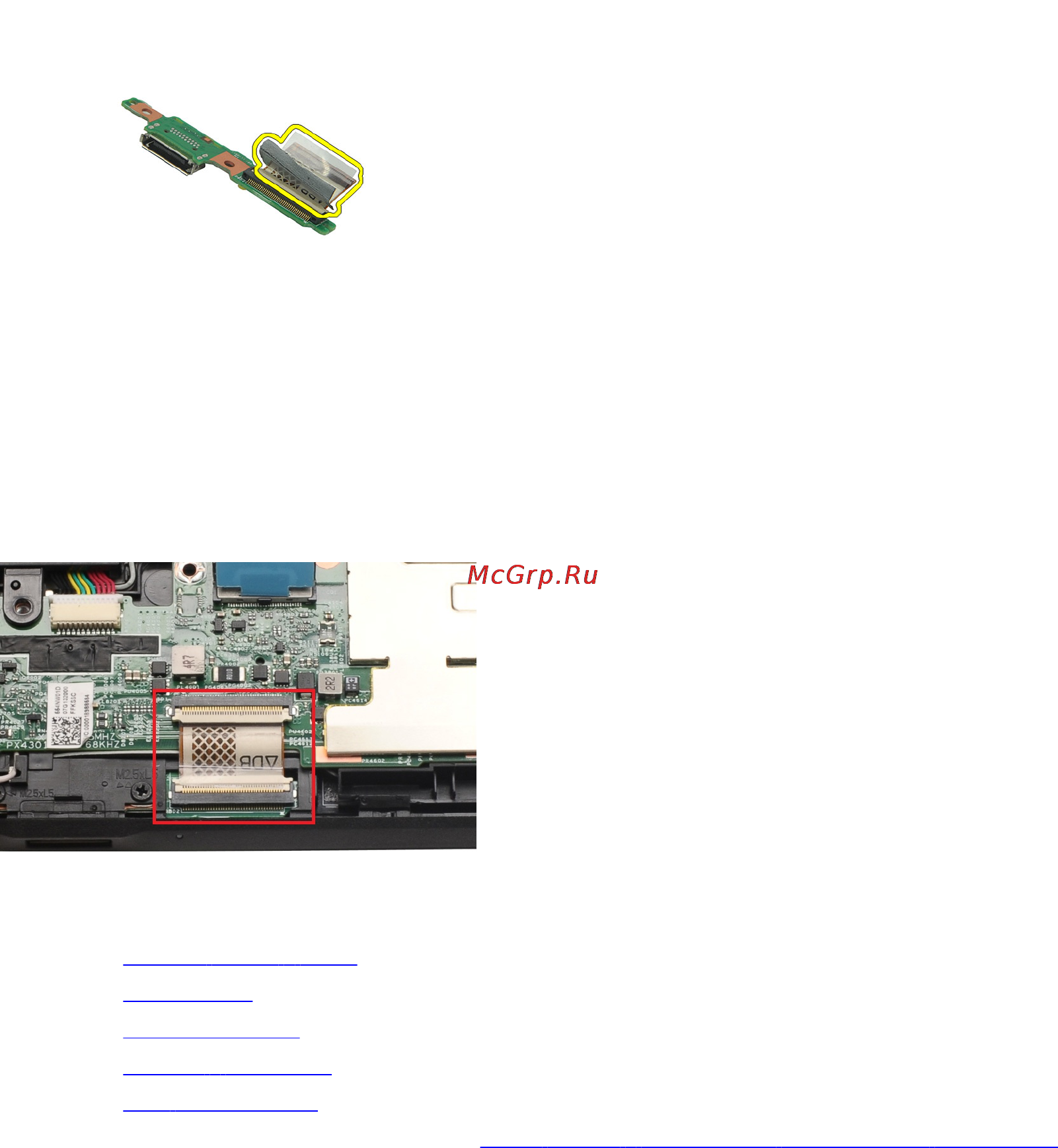

10. Переведите фиксирующие зажимы в верхнее положение и отсоедините кабель от стыковочной платы.
Установка стыковочной платы
1. Подсоедините кабель к стыковочной плате и переведите фиксирующие зажимы в нижнее положение.
2. Убедитесь в том, что стыковочный кабель подключен и смотрит вверх, наклейка "DB" и стрелочка
указывают в направлении от разъема системной платы. Неправильная полярность может привести к
неисправности стыковочной станции.
3. Наклейте черную ленту, фиксирующую разъем кабеля на стыковочной станции.
4. Переверните средний каркас в сборе и подсоедините кабель стыковочной станции к системной плате.
5. Установите средний каркас в сборе.
6. Установите аккумулятор.
7. Установите нижнюю крышку.
8. Установите крышку с наклейкой.
9. Установите перо диджитайзера.
10. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
48
