18
Извлечение системной платы
1. Выполните процедуры, приведенные в разделе Перед началом работы с компьютером.
2. Извлеките перо диджитайзера.
3. Извлеките карту памяти SD.
4. Снимите крышку с наклейкой.
5. Извлеките телефонную SIM-карту.
6. Снимите нижнюю крышку.
7. Извлеките аккумулятор.
8. Извлеките плату WLAN.
9. Извлеките плату WWAN.
10. Извлеките внутренний накопитель.
11. Снимите средний каркас в сборе.

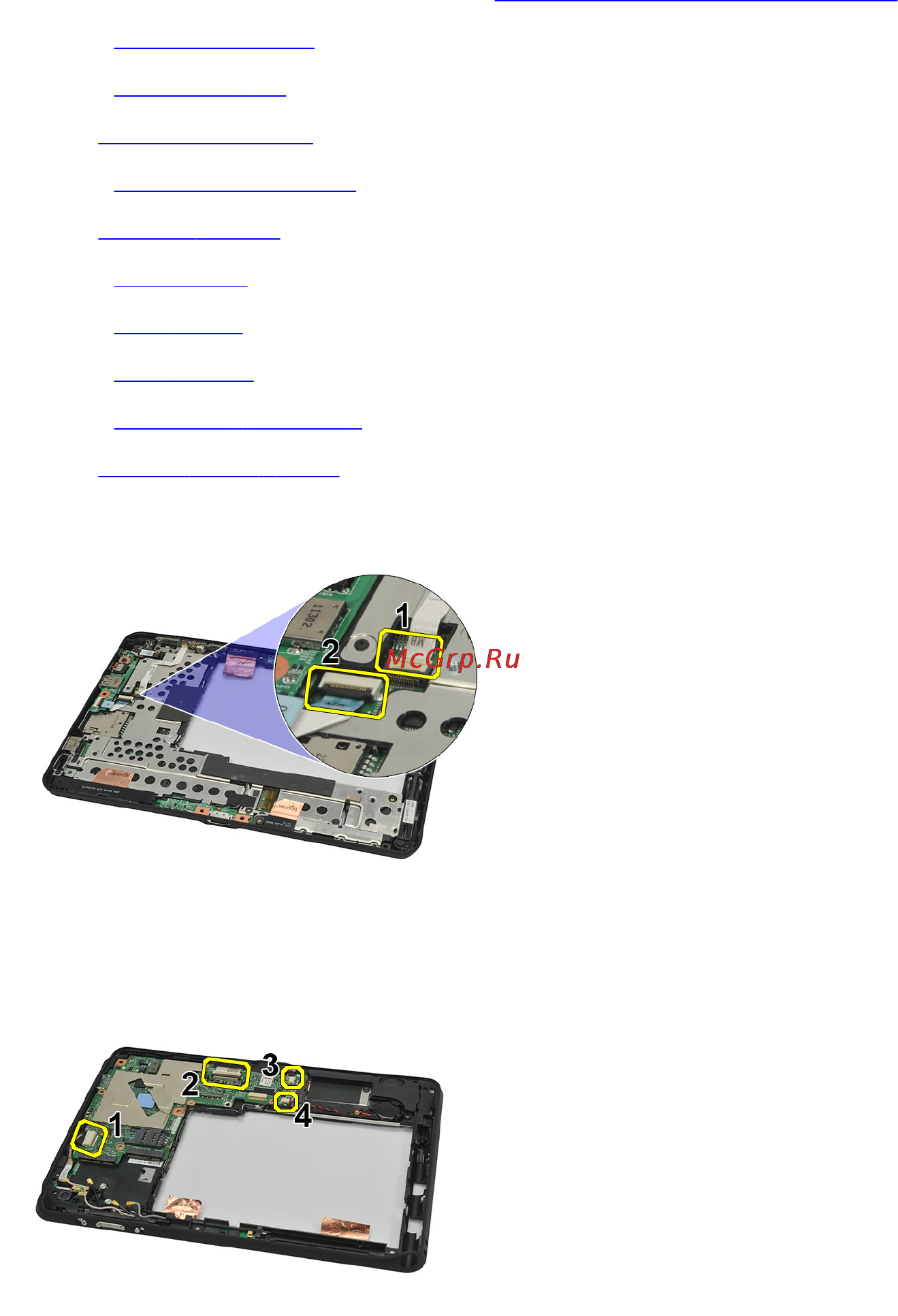

12. Приподнимите фиксирующие зажимы и отсоедините кабель платы кнопки питания (1) и кабель платы
ввода-вывода (2).
13. Переврните средний каркас в сборе и отсоедините от системной платы кабель камеры (1), кабель
стыковочной станции (2), кабель динамика (3) и кабель батарейки типа «таблетка» (4).
14. Выверните винт, которым системная плата крепится к среднему каркасу в сборе.
49
