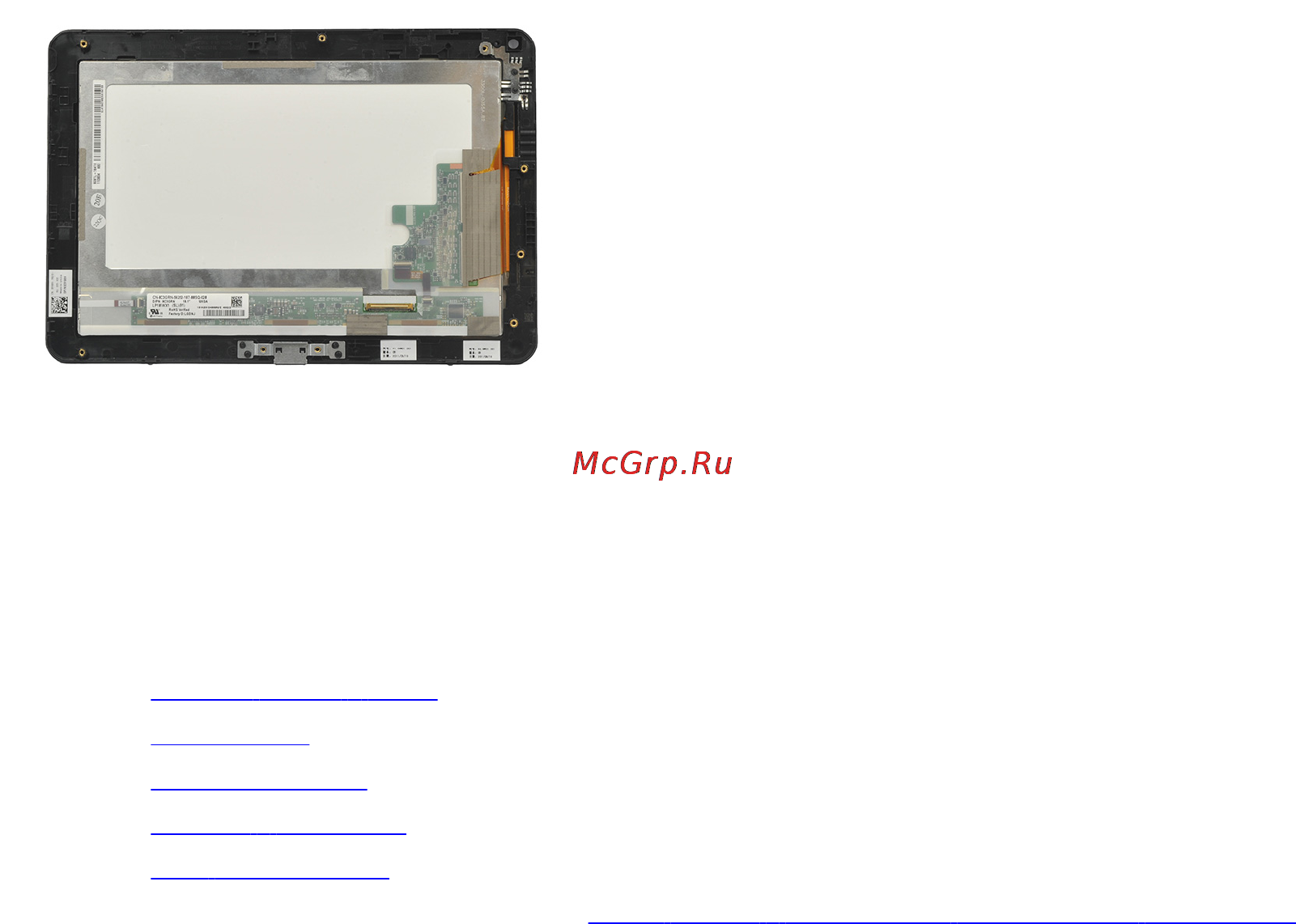

Dell Latitude ST [52/69] Установка кабеля низковольтной дифференциальной передачи сигналов lvds
![Dell Latitude ST [52/69] Установка кабеля низковольтной дифференциальной передачи сигналов lvds](/views2/1034861/page52/bg34.png)
Установка кабеля низковольтной дифференциальной
передачи сигналов (LVDS)
1. Подключите кабель дисплея к панели дисплея в сборе.
2. Приклейте ленту, которой фиксируется кабель дисплея.
3. Установите средний каркас в сборе.
4. Установите аккумулятор.
5. Установите нижнюю крышку.
6. Установите крышку с наклейкой.
7. Установите перо диджитайзера.
8. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
52
