Dell Latitude ST [50/69] Установка системной платы
![Dell Latitude ST [50/69] Установка системной платы](/views2/1034861/page50/bg32.png)

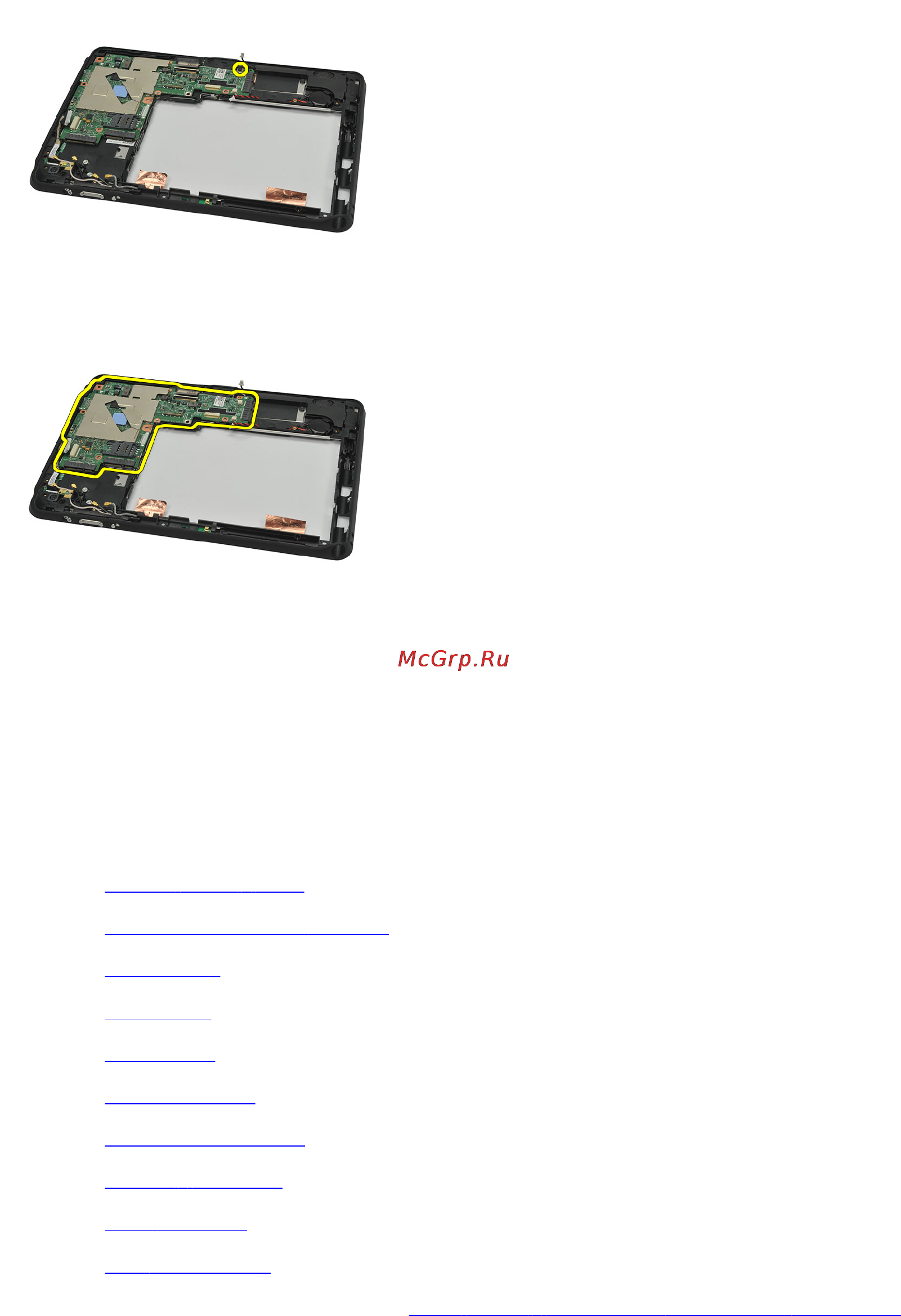

15. Приподнимите системную плату и извлеките ее из компьютера.
Установка системной платы
1. Затяните винт, которым системная плата крепится к среднему каркасу в сборе.
2. Переверните средний каркас в сборе и подсоедините к системной плате кабель камеры, кабель стыковочной
станции, кабель динамика и кабель батарейки типа «таблетка».
3. Подсоедините и переведите в нижнее положение фиксирующие защелки кабелей платы кнопки питания и
платы ввода-вывода.
4. Установите средний каркас в сборе.
5. Установите внутреннее устройство хранения.
6. Установите плату WWAN.
7. Установите плату WLAN.
8. Установите аккумулятор.
9. Установите нижнюю крышку.
10. Установите телефонную SIM-карту.
11. Установите крышку с наклейкой.
12. Установите карту памяти SD.
13. Установите перо диджитайзера.
14. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
50
