Извлечение дополнительной платы PCIe SSD

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарею

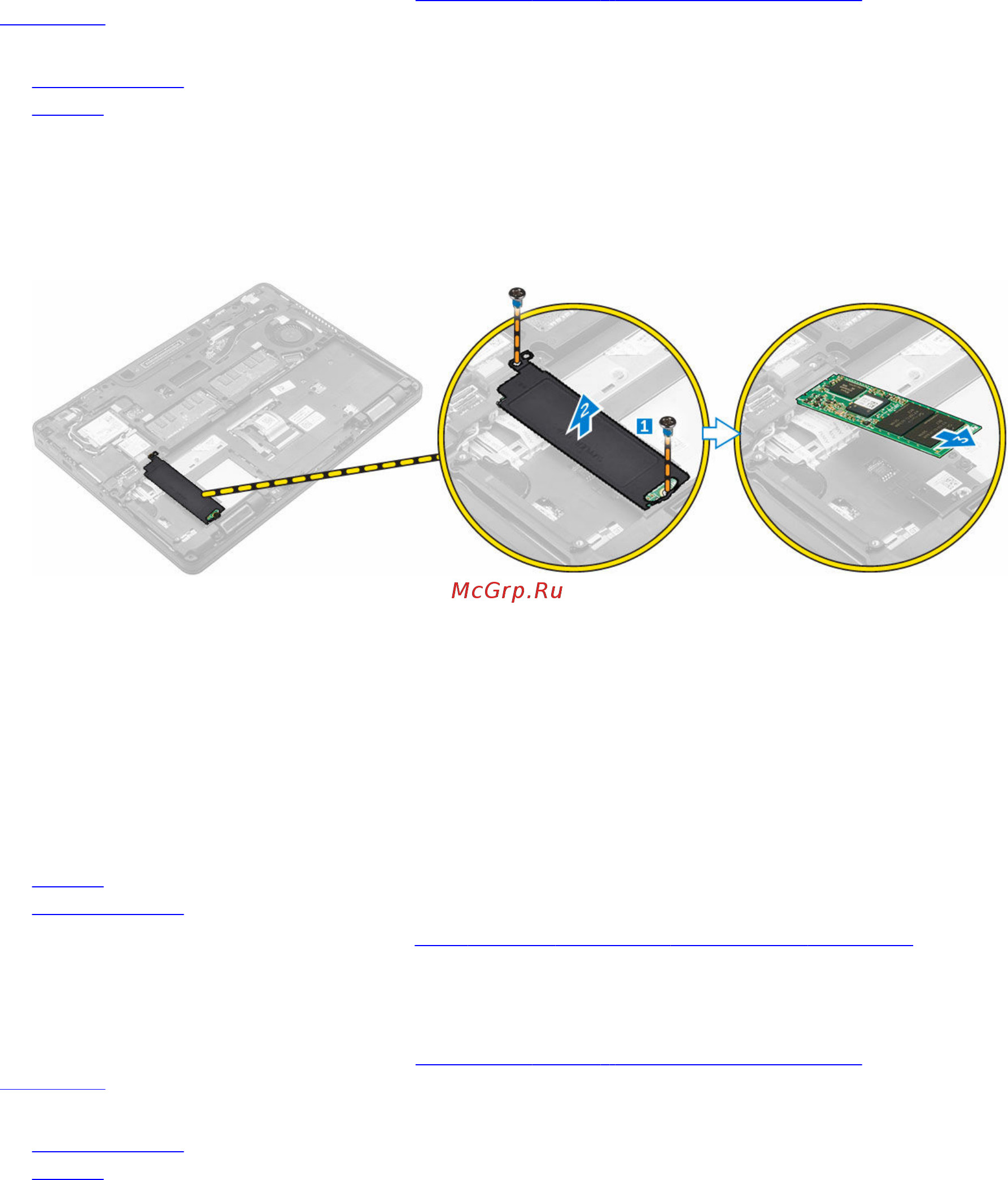

3. Извлечение платы PCIe SSD

a. Выкрутите винты крепления кронштейна SSD к SSD [1].

b. Извлеките кронштейн SSD [2].

c. Извлеките SSD из корпуса компьютера [3].

d. Извлеките термоподкладку из корпуса компьютера.

Установка дополнительной платы PCIe SSD

1. Вставьте фиксатор SSD в гнездо на компьютере.

2. Затяните винт, чтобы прикрепить фиксатор SSD к компьютеру.

3. Снимите клейкую ленту и прикрепите термоподкладку к слоту в компьютере.

4. Вставьте плату SSD в разъем на компьютере.

5. Установите кронштейн SSD на плату SSD и закрепите ее винтами.

6. Установите:

a. батарею

b. нижнюю крышку

7. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Извлечение модуля памяти

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарею

3. Оттягивайте фиксаторы модуля памяти, пока модуль памяти слегка не выскочит из разъема [1].

4. Извлеките модуль памяти из разъема на системной плате [2].
