Dell 5270-9084 (5270-9084) [25/59] Извлечение платы светодиодных индикаторов

d. плату WWAN

e. батарею

f. нижнюю крышку

5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами системы.

Извлечение платы светодиодных индикаторов

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарею

c. жесткий диск в сборе или M.2 SSD или PCIe SSD

d. раму док-станции

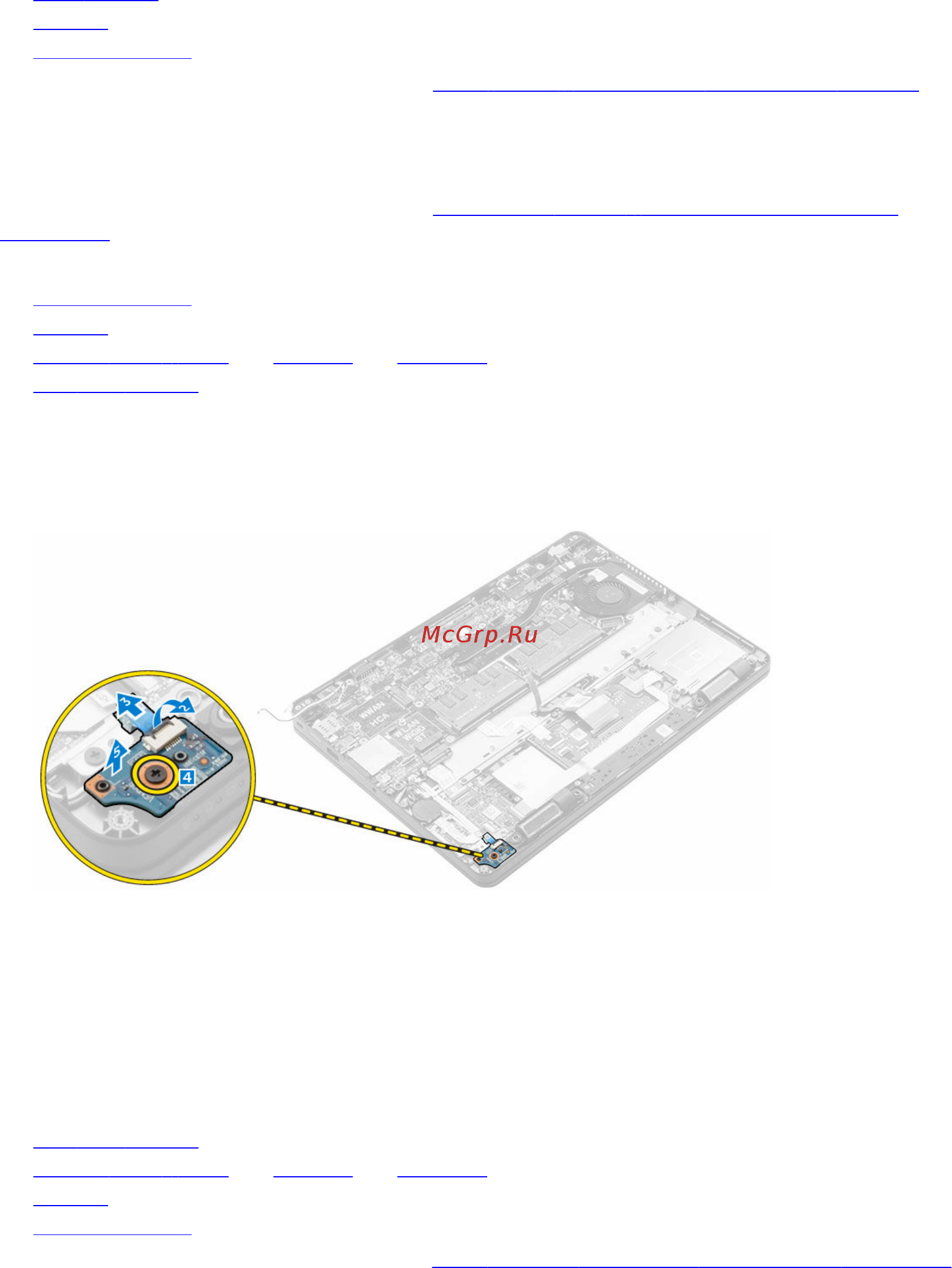

3. Чтобы извлечь плату светодиодных индикаторов:

a. Отсоедините кабель платы LED от разъема на плате LED [1, 2].

b. Выверните винт, которым плата светодиодных индикаторов крепится к компьютеру [3].

c. Снимите плату LED [4].

Установка платы светодиодных индикаторов

1. Вставьте плату светодиодных индикаторов в гнездо в корпусе компьютера.

2. Закрутите винт, с помощью которого плата LED крепится к корпусу компьютера.

3. Подсоедините кабель платы LED к разъему на плате LED.

4. Установите:

a. раму док-станции

b. жесткий диск в сборе или M.2 SSD или PCIe SSD

c. батарею

d. нижнюю крышку

5. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
