Установка дисплея в сборе

1. Установите дисплей в сборе, правильно совместив резьбовые отверстия с корпусом компьютера.

2. Затяните винты, чтобы прикрепить дисплей в сборе к корпусу компьютера.

3. Проложите кабель дисплея через направляющий желобок и проложите антенные кабели, продев через

отверстие.

4. Подсоедините антенные кабели и кабель дисплея к разъемам.

5. Установите кронштейн кабеля дисплея через разъем и затяните винт, чтобы прикрепить кабель дисплея к

корпусу компьютера.

6. Разместите кронштейн шарниров дисплея и затяните винты, чтобы прикрепить его к компьютеру.

7. Установите:

a. WLAN

b. WWAN

c. батарею

d. нижнюю крышку

8. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Извлечение рамки док-станции

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарея

c. жесткий диск в сборе или M.2 SSD или PCIe SSD

d. плату WLAN

e. плату WWAN

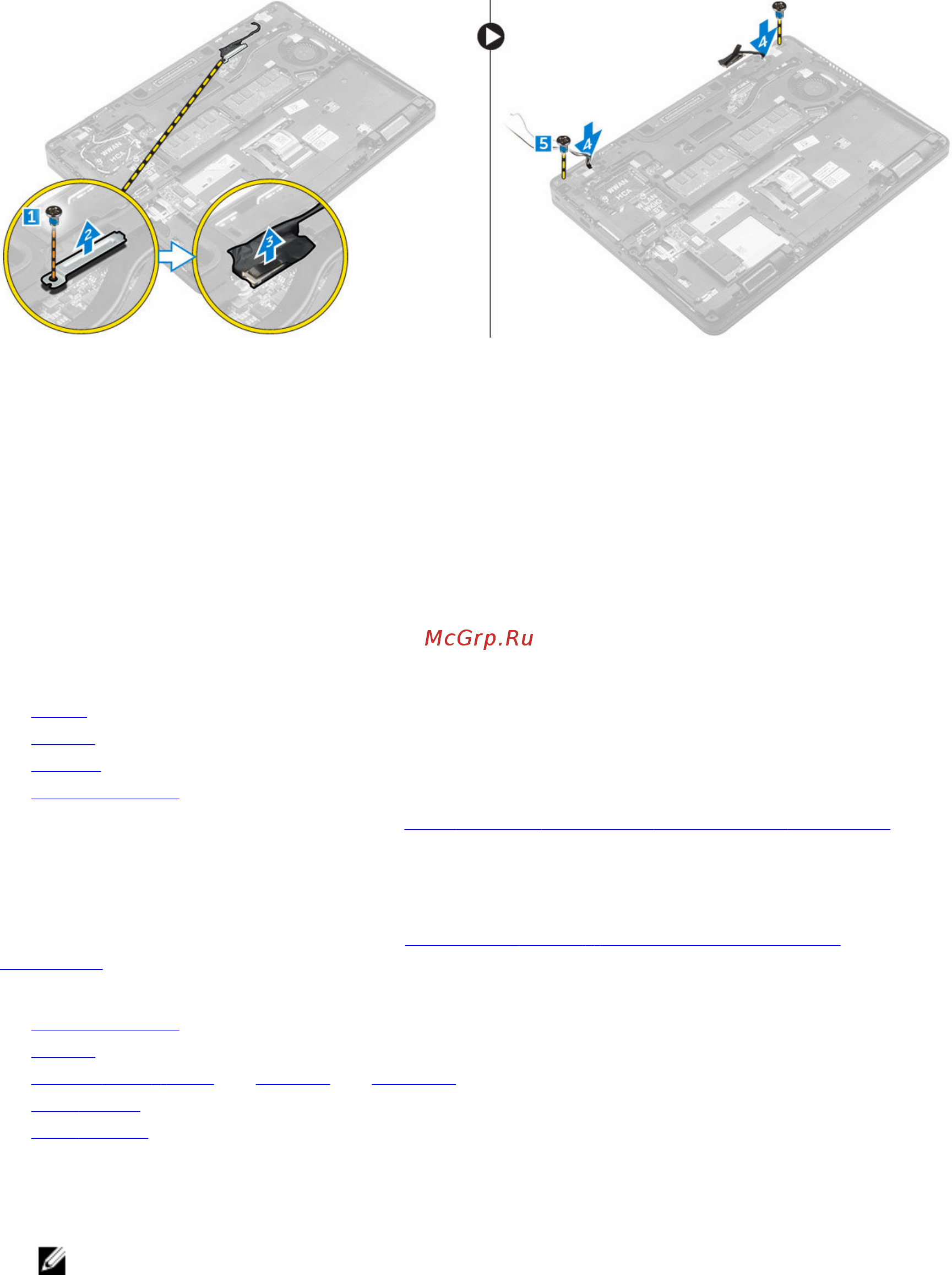

3. Извлечение разъемов рамки док-станции:

a. Открутите винты, закрепляющие рамку док-станции на компьютере [1].

b. Выверните винт и извлеките пластину SSD из компьютера [2, 3].

ПРИМЕЧАНИЕ: Шаг 3b необходим, только если плата PCIe SSD удалена.

c. Отсоедините кабели клавиатуры [4, 5].
