Dell 5270-9084 (5270-9084) [20/59] Снятие дисплея

4. Подключите кабели клавиатуры к соответствующим разъемам на системной плате.

5. Установите:

a. батарею

b. нижнюю крышку

6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами системы.

Снятие дисплея

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарею

c. WLAN

d. WWAN

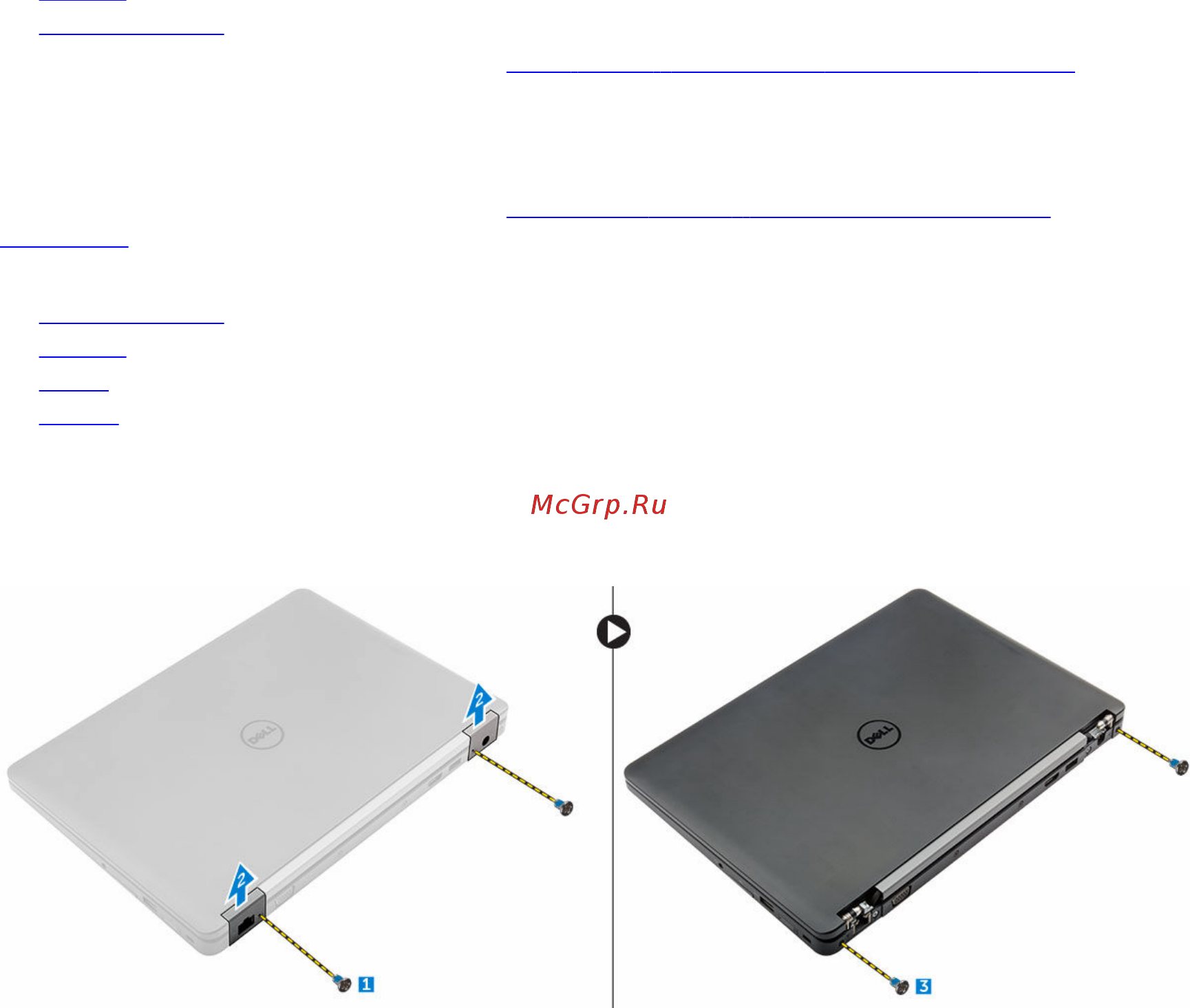

3. Снятие кронштейнов шарниров дисплея

a. Выкрутите винт, с помощью которого кронштейн шарниров дисплея крепится к компьютеру [1].

b. Извлеките кронштейн шарниров дисплея из компьютера [2].

c. Выкрутите винты крепления дисплея в сборе к компьютеру [3].

4. Отсоединение кабеля дисплея и извлечение дисплея в сборе

a. Выкрутите винт, с помощью которого держатель кабеля дисплея крепится к компьютеру [1].

b. Снимите держатель кабеля дисплея для доступа к кабелю дисплея [2].

c. Отсоедините кабель дисплея от системной платы [3].

d. Высвободите антенные кабели и кабель дисплея из направляющего желобка [4].

e. Выкрутите винты, с помощью которых крепится дисплей в сборе, и приподнимите дисплей в сборе,

чтобы извлечь его из компьютера [5].
