Dell 5270-9084 (5270-9084) [22/59] Установка рамки док станции

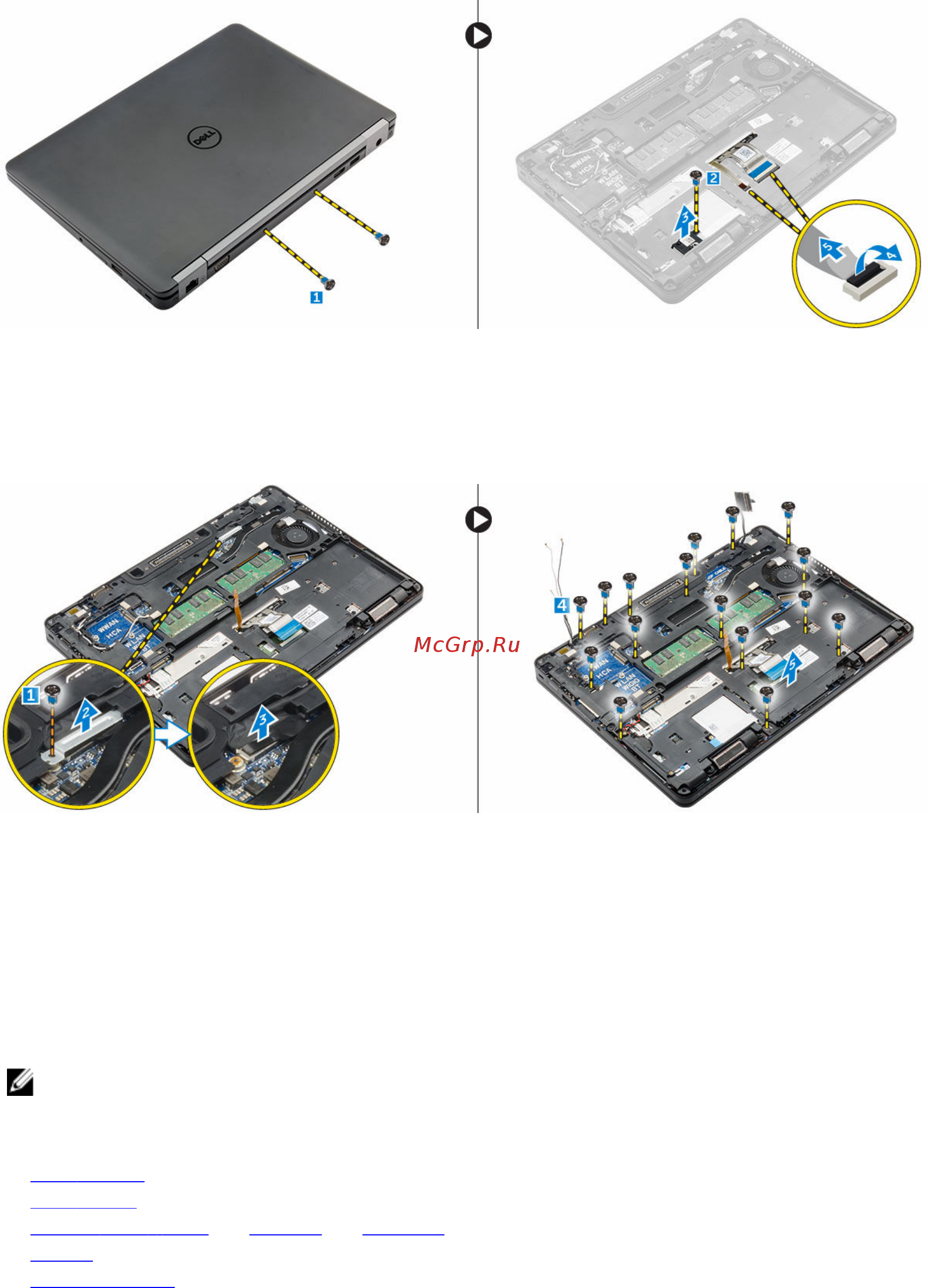

4. Для извлечения рамы док-станции выполните следующее.

a. Выверните винт и поднимите кронштейн металлической пластины [1, 2].

b. Отсоедините кабель eDP [3].

c. Выверните винты крепления рамы док-станции к компьютеру [4].

d. Поднимите и извлеките раму док-станции из компьютера [5].

Установка рамки док-станции

1. Установите раму док-станции на компьютер и затяните винты.

2. Подключите кабель eDP.

3. Установите металлический кронштейн и затяните винт.

4. Подсоедините кабель клавиатуры.

5. Поместите пластину SSD и затяните винт, чтобы зафиксировать ее.

ПРИМЕЧАНИЕ: Шаг 5 необходим, только если плата PCIe SSD удалена.

6. Затяните винты, закрепляющие рамку док-станции на корпусе компьютера.

7. Установите:

a. плату WWAN

b. плату WLAN

c. жесткий диск в сборе или M.2 SSD или PCIe SSD

d. батарея

e. нижнюю крышку
