Dell 5270-9084 (5270-9084) [29/59] Установка системной платы

f. рамка док-станции

g. WLAN

h. WWAN

i. радиатор в сборе

j. порт разъема питания

3. Чтобы извлечь системную плату:

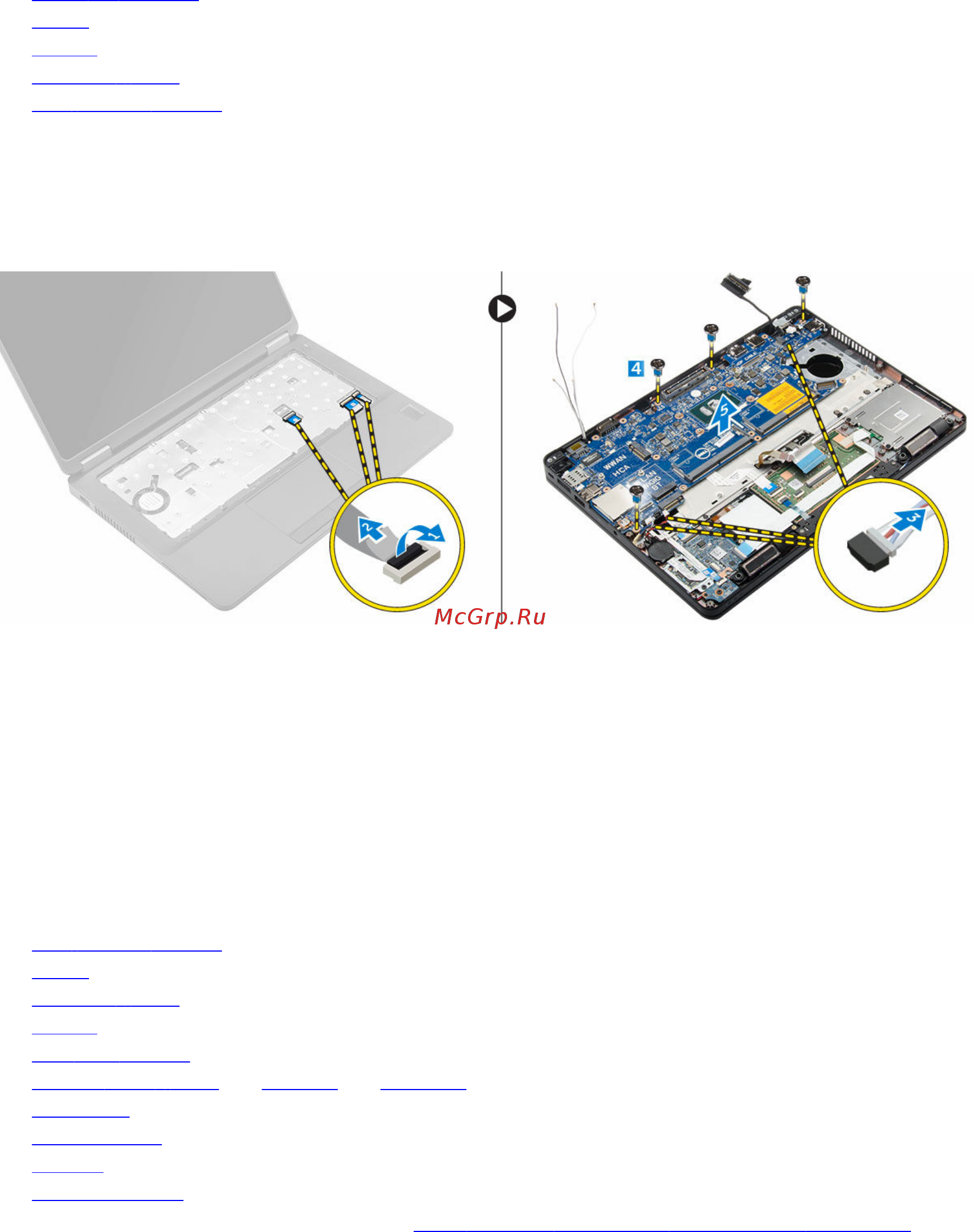

a. Поднимите защелку и отсоедините сенсорную панель и системную плату от компьютера [1, 2].

b. Отсоедините кабель динамика и кабель eDP от системной платы [ 3].

c. Извлеките винты, закрепляющие системную плату на компьютере [4].

d. Приподнимите системную плату и извлеките из компьютера [5].

Установка системной платы

1. Совместите системную плату с держателями винтов на компьютере.

2. Заверните винты, которыми системная плата крепится к компьютеру.

3. Подсоедините кабель динамика к соответствующему разъему и проведите кабель через направляющие

желобки.

4. Подсоедините кабели динамика, разъема питания и батареи типа «таблетка» к разъемам на системной

плате:

5. Установите:

a. порт разъема питания

b. WLAN

c. радиатор в сборе

d. WWAN

e. раму док-станции

f. жесткий диск в сборе или M.2 SSD или PCIe SSD

g. клавиатуру

h. модуль памяти

i. батарею

j. нижнюю крышку

6. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
