ASRock 775i65G Motherboard

2.5 Einstellung der Jumper2.5 Einstellung der Jumper

2.5 Einstellung der Jumper

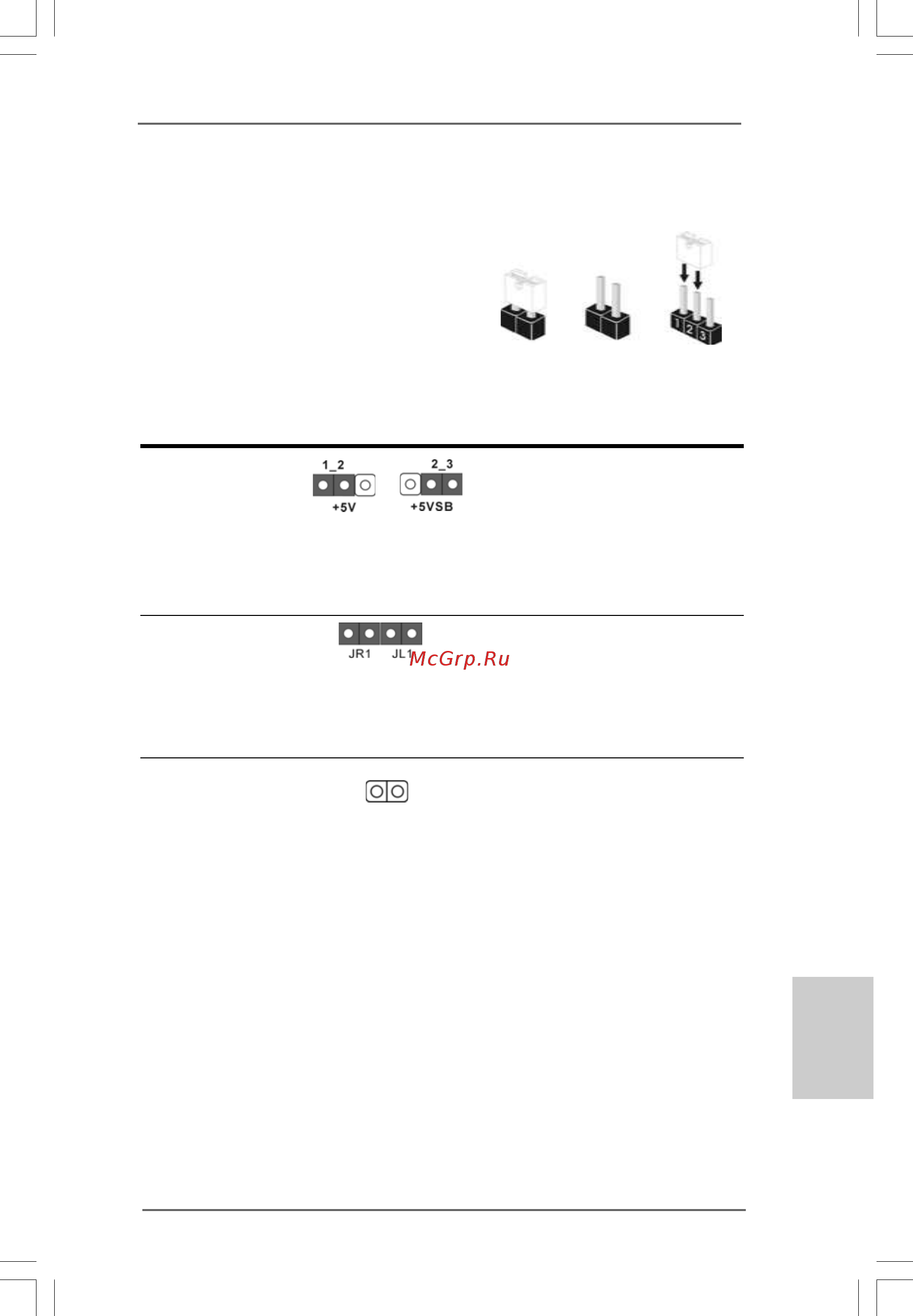

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Gebrückt”

sind, bzw. es befindet sich eine Jumper-

Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2 - Nr. 1) +5VSB (Standby) zu setzen

und die PS/2 oder USB-

Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

JR1(siehe S.2 - Nr. 23)

JL1 (siehe S.2 - Nr. 23)

Hinweis: Sind die Jumper JL1 und JR1 gesetzt funktionieren beide

Audioanschlüsse, Front- und Rückseite.

CMOS löschen

(CLRCMOS0, 2-Pin jumper)

(siehe S.2 - Nr. 17)

Hinweis: Mit CLRCMOS0 können Sie die Daten im CMOS löschen. Die CMOS Daten

beinhalten die Systeminformationen wie Systemkennwort, Datum, Zeit

und System-Setupeinstellungen. Um die Einstellungen zu löschen und

Default-Werte wiederherzustellen, schalten Sie den Computer aus,

ziehen Sie den Netzstecker und überbrücken Sie 2-pin von CLRCMOS0

mithilfe des Jumpers für 5 Sekunden.

Gebrückt Offen

2-Pin jumper
