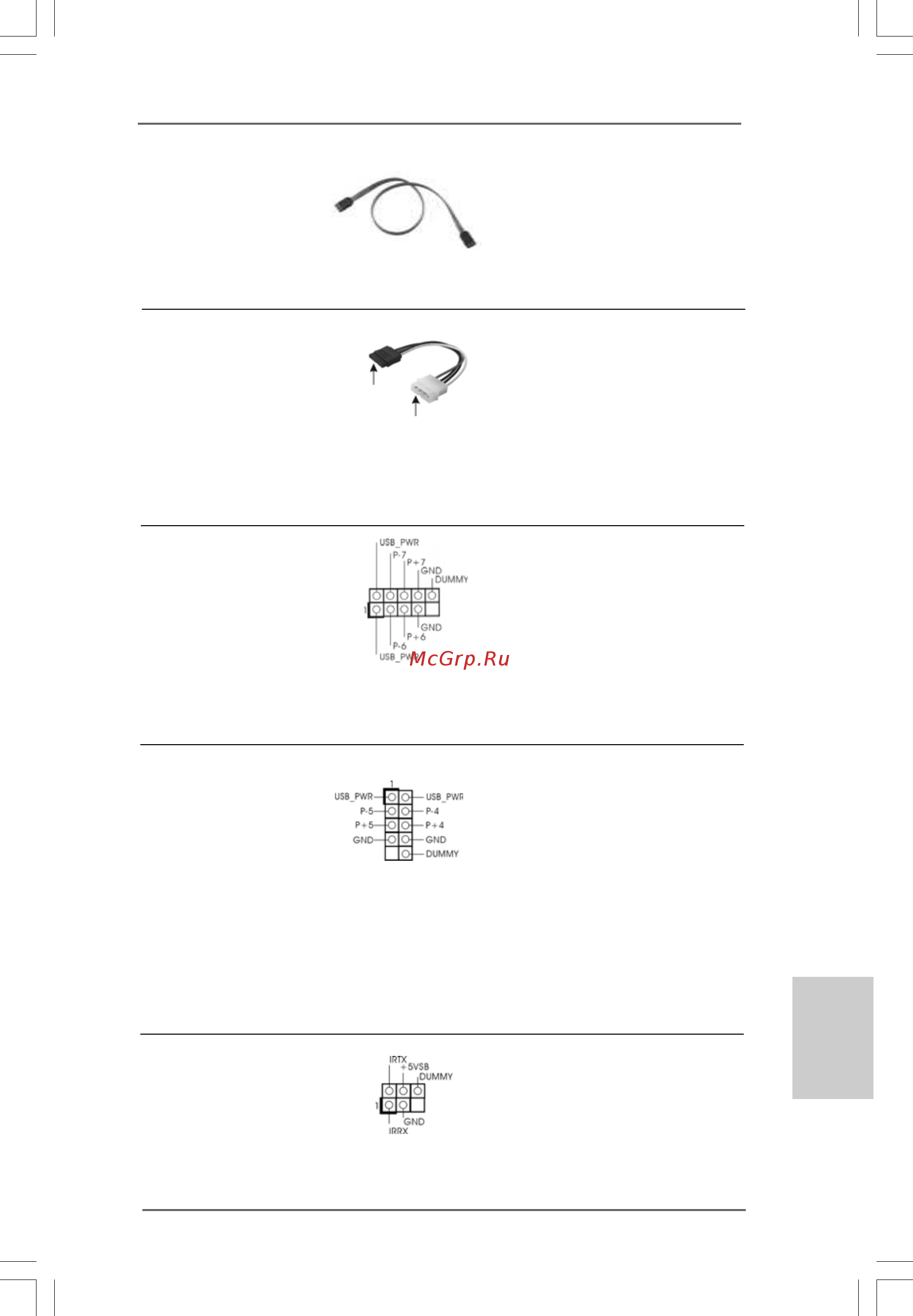

ASRock 775i65G Motherboard
Serial ATA- (SATA-) Sie können beide Enden des
Datenkabel SATA-Datenkabels entweder mit
(Option) der SATA-Festplatte oder dem
SATA-Anschluss am Mainboard
verbinden.
Serial ATA- (SATA-) Verbinden Sie das schwarze
Stromversorgungskabel Ende des SATA-Netzkabels mit
(Option) dem Netzanschluss am Laufwerk.
Verbinden Sie dann das weiße
Ende des SATA-
Stromversorgungskabels mit
dem Stromanschluss des
Netzteils.
USB 2.0-Header ASRock I/O Plus
TM
besitzt 6 Stan
(9-pin USB67) dard-USB 2.0-Anschlüsse auf der
(siehe S.2 - No. 18) Rückseite. Wenn die hinteren USB-
Anschlüsse nicht ausreichen,
steht dieser USB 2.0- Header
(USB67) zur Unterstützung von 2
zusätzlichen USB 2.0-
Anschlüssen zur Verfügung.
Gemeinsam genutzter Dieser USB4_5-Header wird mit
USB 2.0-Header den USB 2.0-Anschlüssen 4,5
(9-pin USB4_5) auf ASRock I/O Plus™
(siehe S.2 - No. 29) gemeinsam genutzt. Bei
Verwendung der vorderseitigen
USB-Anschlüsse durch
Verbinden des vorseitigen USB-
Kabels mit diesem Header
(USB4_5) werden die USB-
Anschlüsse 4,5 auf ASRock I/O
Plus™ nicht funktionieren.
Anschluss für Dieser Anschluss unterstützt
Infrarot-Modul einen optionalen Infrarot-
(5-Pin IR1) Sender/Empfänger.
(siehe S.2 - No. 16)
Verbindung zum
Netzteil
Verbindung zum
SATA-HDD-Stromanschluss
DeutschDeutsch
DeutschDeutsch
Deutsch
