ASRock 775i65G Motherboard

4646

FrançaisFrançais

Français

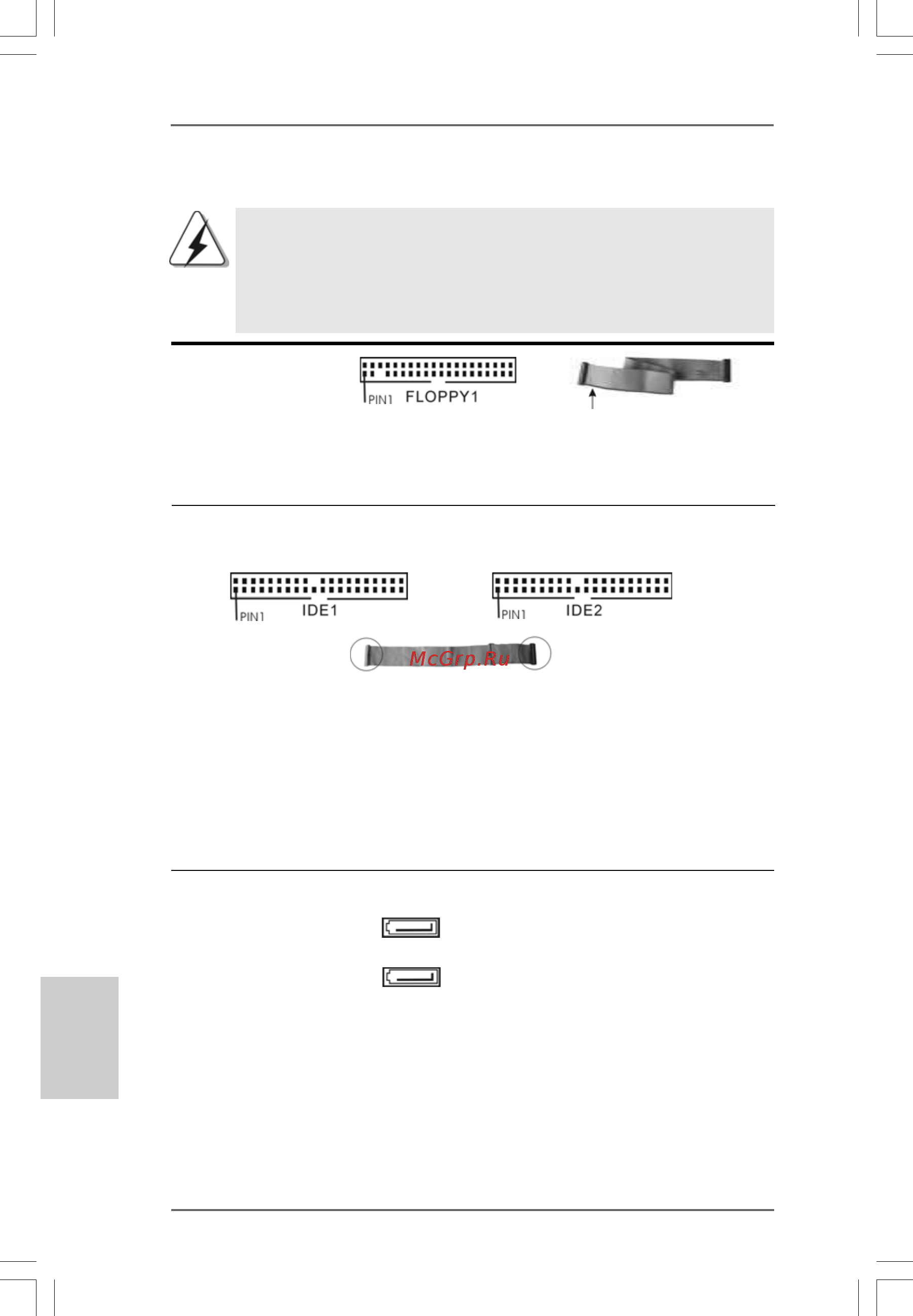

2.6 En-têtes et Connecteurs sur Carte2.6 En-têtes et Connecteurs sur Carte

2.6 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et

connecteurs. Le fait de placer les capuchons de cavalier sur les en-

têtes et connecteurs causera à la carte mère des dommages

irréversibles!

Connecteur du lecteur

de disquette

(FLOPPY1 br. 33)

(voir p.2 No. 19)

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu) Connecteur IDE secondaire (noir)

(39-pin IDE1, voir p.2 No. 9) (39-pin IDE2, voir p.2 No. 8)

Connecteur bleu Connecteur noir

vers la carte mère vers le disque dur

Câble ATA 66/100 80 conducteurs

Note: Si vous utilisez seulement un périphérique IDE sur cette carte mère, veuillez

configurer le périphérique IDE comme “Maître”. Veuillez vous reporter aux

instructions du fabricant de votre IDE périphérique pour les détails. En outre,

pour optimiser la compatibilité et les performances, veuillez connecter votre

unité de disque dur sur le connecteur IDE principal (IDE1, bleu) et votre CD-

ROM sur le connecteur IDE secondaire (IDE2, noir).

Connecteurs Série ATA Ces deux connecteurs Série

(SATA1: voir p.2 No. 12) ATA (SATA) prennent en

(SATA2: voir p.2 No. 11) charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 1,5 Go/s.

le côté avec fil rouge côté Broche1

SATA2

SATA1
