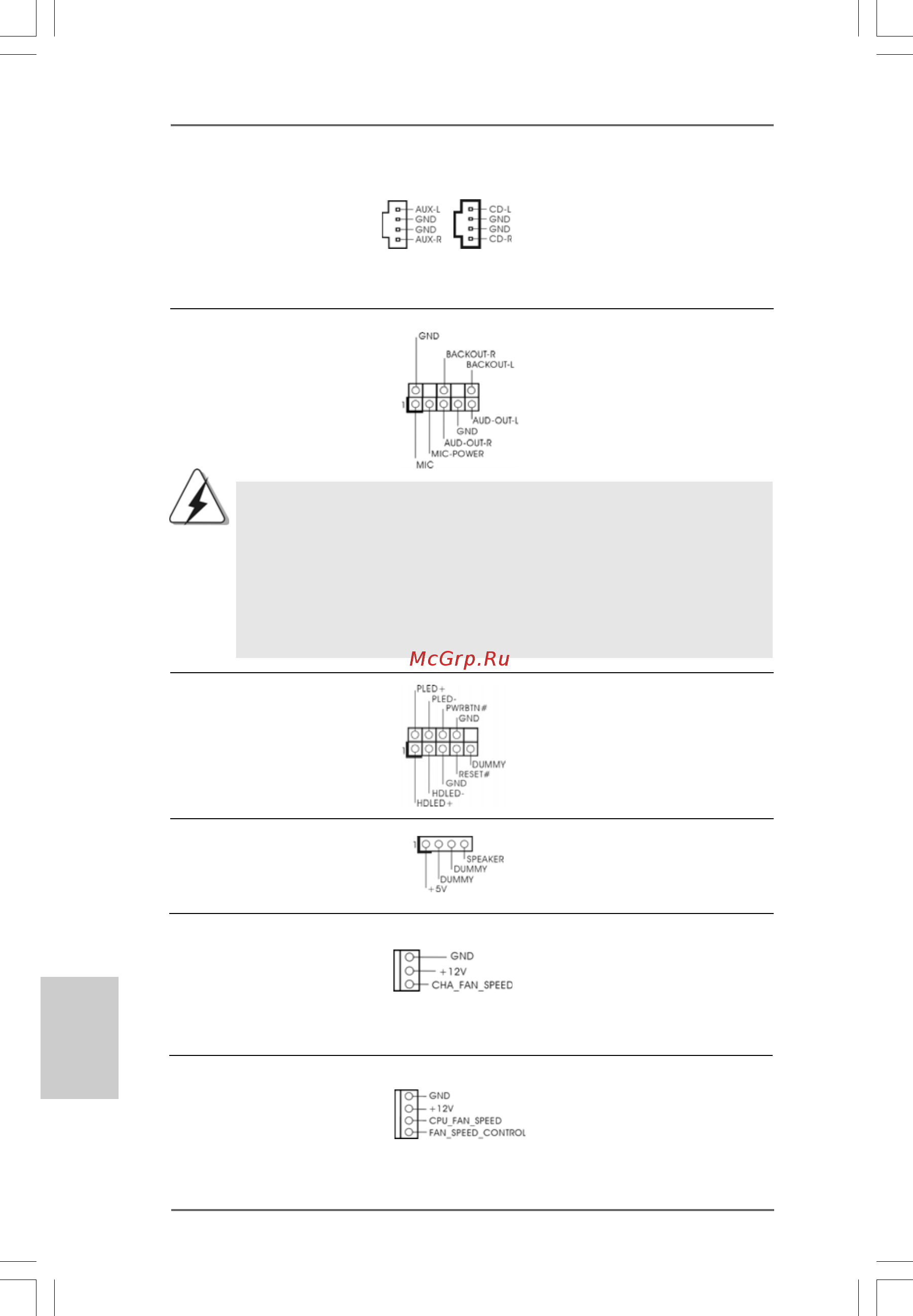

Interne Audio-Anschlüsse Diese ermöglichen Ihnen

(4-Pin CD1, 4-Pin AUX1) Stereo-Signalquellen, wie z. B.

(CD1: siehe S.2 - No. 24) CD-ROM, DVD-ROM, TV-Tuner

(AUX1: siehe S.2 - No. 25) oder MPEG-Karten mit Ihrem

System zu verbinden.

Anschluss für AC’97 Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorderseite

(8-Pin AUDIO1) Ihres Gehäuses, ermöglicht

(siehe S.2 - No. 22) Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

System Panel Anschluss Dieser Anschluss ist für die

(9-Pin PANEL1) verschiedenen Funktionen der

(siehe S.2 - No. 14) Gehäusefront.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an diesen

(siehe S.2 - No. 15) Header an.

Gehäuselüfteranschluss Verbinden Sie das

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem

(siehe S.2 - No. 13) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2 - No. 6) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

CD1

AUX1

1. +5VA wird nur zur Audio-Stromversorgung verwendet. Bitte schließen

Sie diesen Anschluss nicht an andere stromführende Geräte, wie USB-

Geräte an.

2. Das HD- (Azalia) Frontaudio-Anschlussfeld und das AC’97-Frontaudio-

Anschlussfeld verfügen über unterschiedliche Pinbelegungen. Der falsche

Anschluss von Frontaudio-Anschlussfeld und Frontaudio-Anschlussleiste

kann dauerhafte Schäden am Motherboard verursachen.
