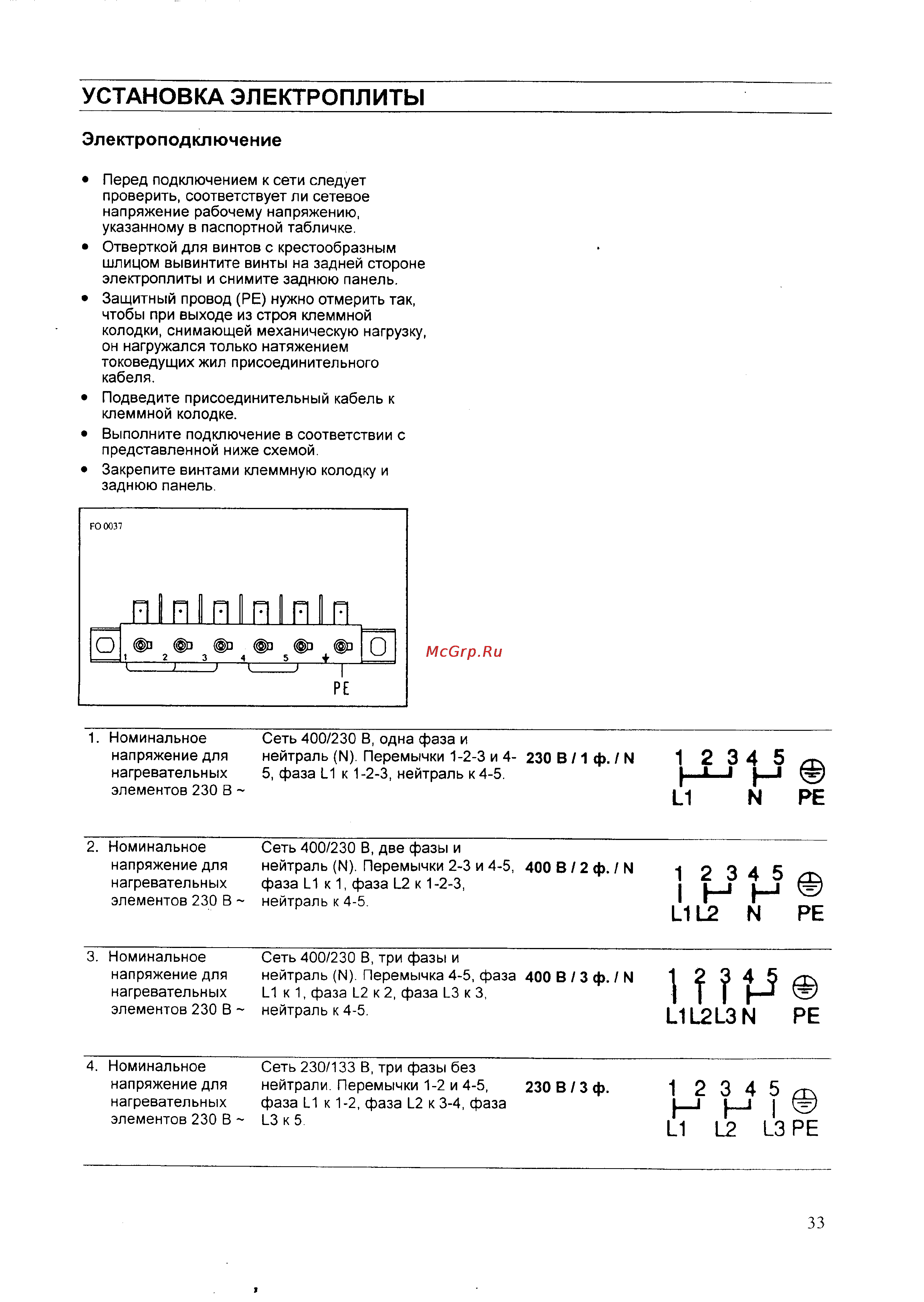

УСТАНОВКА ЭЛЕКТРОПЛИТЫ Электроподключение Перед подключением к сети следует проверить соответствует ли сетевое напряжение рабочему напряжению указанному в паспортной табличке Отверткой для винтов с крестообразным шлицом вывинтите винты на задней стороне электроплиты и снимите заднюю панель Защитный провод РЕ нужно отмерить так чтобы при выходе из строя клеммной колодки снимающей механическую нагрузку он нагружался только натяжением токоведущих жил присоединительного кабеля Подведите присоединительный кабель к клеммной колодке Выполните подключение в соответствии с представленной ниже схемой Закрепите винтами клеммную колодку и заднюю панель ГО 0037 1 Номинальное напряжение для нагревательных элементов 230 В Сеть 400 230 В одна фаза и нейтраль И Перемычки 1 2 3 и 4 230 В 1 ф Ы 5 фаза И к 1 2 3 нейтраль к 4 5 2 Номинальное напряжение для нагревательных элементов 230 В Сеть 400 230 В две фазы и нейтраль И Перемычки 2 3 и 4 5 400 В 2 ф И фаза И к 1 фаза 12 к 1 2 3 нейтраль к 4 5 3 Номинальное напряжение для нагревательных элементов 230 В Сеть 400 230 В три фазы и нейтраль И Перемычка 4 5 фаза 400 В 3 ф Ы И к 1 фаза Ь2 к 2 фаза 13 к 3 нейтраль к 4 5 4 Номинальное напряжение для нагревательных элементов 230 В Сеть 230 133 В три фазы без нейтрали Перемычки 1 2 и 4 5 фаза И к 1 2 фаза 12 к 3 4 фаза 13 к 5 230 В 3 ф 12345 И12 Ы 1 ИР и 1213 И РЕ 12345 11 1_2 13 РЕ зз
