PL5
Okap został zaprojektowany w taki sposób, że może działać zarówno jako wyciąg („wersja z odprowadzaniem oparów na zewnątrz”), jak również jako filtr
(„wersja filtrująca”).
Wersja z odprowadzaniem oparów na zewnątrz (wyciąg)
Opary są zasysane i odprowadzane na zewnątrz za pośrednictwem przewodu wylotowego (nie jest on dostarczony w zestawie), który mocuje się do złącza
wylotu powietrza w okapie
W zależności od zakupionego typu przewodu wylotowego należy zapewnić odpowiedni system mocowania do złącza wylotowego powietrza
WAŻNE: Jeżeli instalacja została już wykonana, należy wyjąć filtr(-y) węglowy(-e).
Wersja z recyrkulacją powietrza (filtr)
Powietrze jest filtrowane przez filtr węglowy i odprowadzane z powrotem do otoczenia.
WAŻNE: Sprawdzić, czy recyrkulacja powietrza jest prawidłowa i nie stwarza problemów.
Jeśli okap nie jest wyposażony w filtr węglowy, powinien on zostać zamówiony i zamontowany przed uruchomieniem okapu.
Okap powinien być montowany z dala od stref bardzo zanieczyszczonych, okien, drzwi i źródeł ciepła.
Okap jest wyposażony we wszystkie materiały konieczne do instalacji na większości ścian/sufitów. Wykwalifikowany instalator powinien jednak sprawdzić, czy
materiały instalacyjne są odpowiednie dla danego typu ściany/sufitu.
MATERIAŁ WCHODZĄCY W SKŁAD ZESTAWU
INSTALACJA - WSTĘPNE INSTRUKCJE MONTAŻU
Wyjąć wszystkie komponenty z opakowań. Sprawdzić, czy są wszystkie komponenty.
• Złożony okap z zamontowanym silnikiem, żarówkami i filtrami przeciwtłuszczowymi.
• Instrukcja montażu i obsługi
• 1 przewód zasilający
• 1 klucz z gniazdkiem sześciokątnym
• 1 dławik
• 2 wsporniki do regulacji wyciągu pary
• 3 śruby 3,5x9,5
• 4 śruby 4,2x35
• 1 zawór zwrotny dla oparów
Szafki boczne Szafki boczne
linia środkowa
65 cm (kuchenki gazowe lub mieszane)
50 cm (kuchenki elektryczne)
powierzchnia płyty kuchennej
Wymiar wewnętrzny szafki min. 600 mm
Wymiar wewnętrzny szafki min. 900 mm

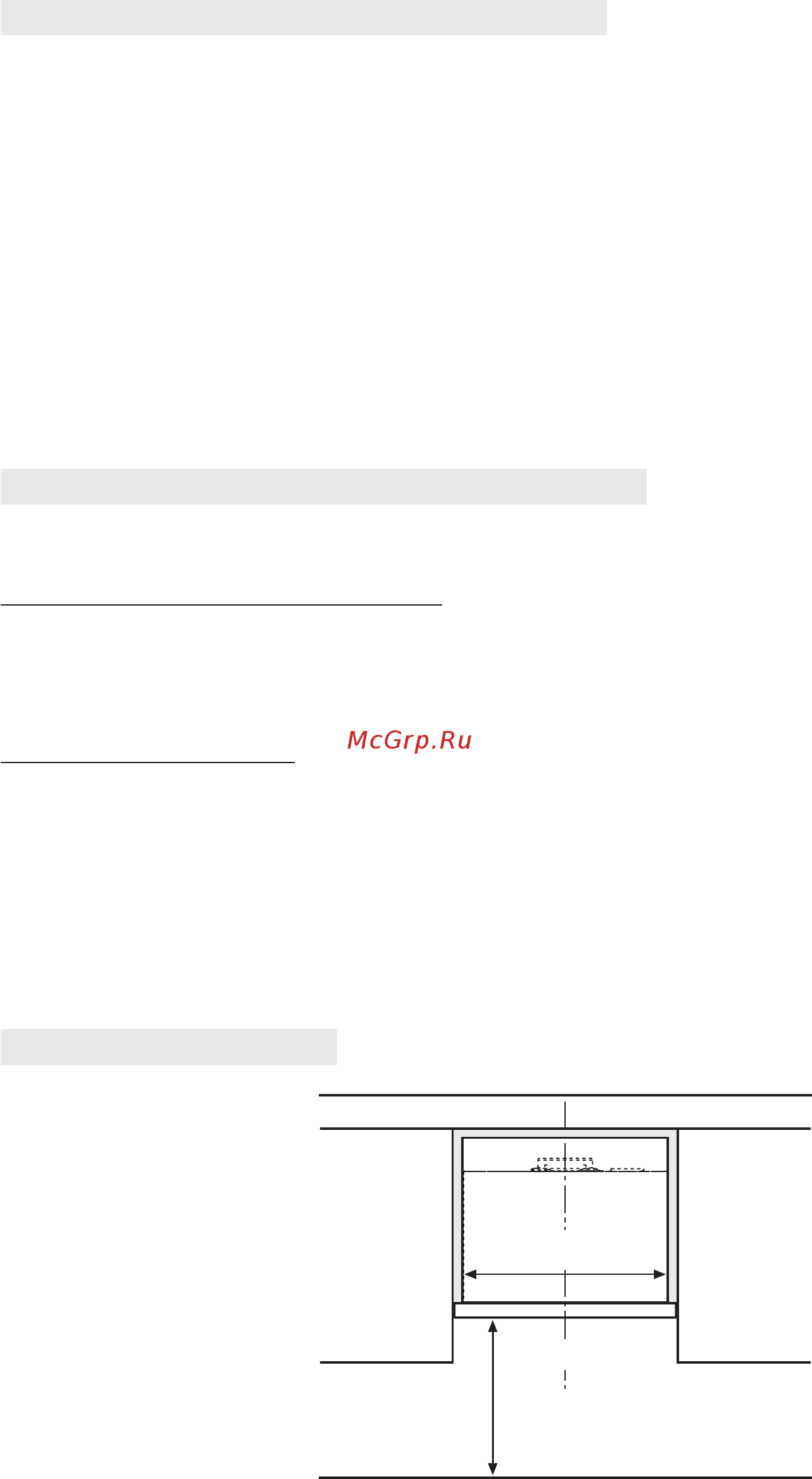

WYMIARY MONTAŻOWE
Tego typu okap musi być zamontowany wewnątrz szafki lub podobnego elementu nośnego.
