32 | Magyar
1 609 92A 0R2 | (24.2.15) Bosch Power Tools
Rögzítse a talplemezre a „Cut Controlt”
(lásd az „F” ábrát)
Szerelje fel szorosan a „Cut Control” 15 nézőablakát a 13 fog-
lalaton található tartókra. Ezután kissé nyomja össze a foglala-
tot és pattintsa be a 9 talplemez 21 megvezetésébe.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok
és fémek pora egészségkárosító hatású lehet. A poroknak
a kezelő vagy a közelben tartózkodó személyek által törté-
nő megérintése vagy belégzése allergikus reakciókhoz
és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha-
tásúak, főleg ha a faanyag kezeléséhez más anyagok is van-
nak bennük (kromát, favédő vegyszerek). A készülékkel
azbesztet tartalmazó anyagokat csak szakembereknek
szabad megmunkálniuk.
– A lehetőségek szerint használjon az anyagnak megfelelő
porelszívást.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú por-
védő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-
sen össze por. A porok könnyen meggyulladhatnak.
Fedőburkolat (lásd a „G” –„H” ábrát)
Szerelje fel a 11 fedőburkolatot, mielőtt az elektromos kézi-
szerszámot hozzácsatlakoztatná egy porelszívó berendezés-
hez.
Tegye fel a 11 védőbúrát úgy az elektromos kéziszerszámra,
hogy a 16 érintésvédőn elhelyezett középső tartó és a két kül-
ső tartó bepattanjon a házon található bemélyedésekbe.
A porelszívás nélkül végzett munkákhoz, valamint sarokvágá-
sokhoz vegye le a
11
védőbúrát. Ehhez a külső tartók magassá-
gában nyomja össze, majd előrefelé mozgatva húzza le a búrát.
A porelszívás csatlakoztatása
Dugjon fel egy 6 elszívó tömlőt (külön tartozék) a 7 elszívó
csonkra. Kapcsolja össze a 6 elszívó tömlőt egy porszívóval
(külön tartozék). A különböző porszívókhoz való csatlakozta-
tási lehetőség áttekintése ezen használati útmutató végén ta-
lálható.
Az optimális elszívás biztosítására használja, ha lehet, a 20
felszakadásgátlót.
A porszívónak alkalmasnak kell lennie a megmunkálásra kerü-
lő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-
raz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.
Üzemeltetés
Üzemmódok
Az elektromos kéziszerszámon végzendő minden mun-
ka (például karbantartás, szerszámcsere, stb.) meg-
kezdése előtt, valamint szállításhoz és tároláshoz ve-
gye ki az akkumulátort az elektromos kéziszerszámból.
Ellenkező esetben a be-/kikapcsoló véletlen megérintése-
kor bekapcsolódó készülék sérüléseket okozhat.
A rezgőmozgás beállítása
A négy fokozatban beállítható előtolással a vágási sebessé-
get, a vágási teljesítményt és a vágási vonalat a megmunkálás-
ra kerülő anyagnak megfelelően optimálisan be lehet állítani.
Az egyes fokozatok között a járó készüléken is át lehet kap-
csolni.
A rezgőmozgást a 10 beállítókarral üzem közben is be lehet ál-
lítani.
A mindenkori használathoz optimális rezgési fokot gyakorlati
próbákkal lehet meghatározni. Erre a következő javaslatok ér-
vényesek:
– Állítson be annál alacsonyabb rezgésfokozatot, – illetve
kapcsolja ki teljesen a rezgőmozgást, – minél finomabb és
tisztább vágási élet akar létrehozni.
– Vékony munkadarabok (például fémlemezek) megmunká-
lásához kapcsolja ki a rezgőmozgást.
– Kemény anyagok (például acél) megmunkáláshoz kis rez-
géssel dolgozzon.
– Puha anyagokban végzett munkáknál és fában a szálirán-
nyal párhuzamosan végzett munkákhoz kapcsolja be a ma-
ximális rezgőmozgást.
A sarkalószög beállítása (lásd az „I” ábrát)
A 9 talplemezt legfeljebb 45°-os bal- vagy jobboldali sarkaló-
szögű vágáshoz lehet használni.
–Vegye le a 11 védőbúrát és a 7 elszívó csonkot.
–Húzza ki a 8 fűrészlap tartót a 9 talplemezből.
–Oldja ki a 23 csavart, és tolja el kissé a 9 talplemezt a 7
elszívó csonk felé.
– A sarkalószög pontos beállításához a talplemez jobb és bal
oldalán a következő szögeknél bepattanási pontok vannak:
0°, 22,5° és 45°. Forgassa el a 9 talplemezt a 22 skálának
megfelelően a kívánt helyzetbe. Más sarkalószögeket egy
szögmérő segítségével lehet beállítani.
– Ezután tolja el ütközésig a 9 talplemezt a 14 fűrészlap felé.
– Ismét húzza meg szorosra a 23 csavart.
A 11 védőbúrát, a 7 elszívó csonkot és a 20 felszakadásgátlót
sarokvágásnál nem lehet használni.
A vágási vonal mentén történő irányítás sarokvágás
esetén (lásd a „J” ábrát)
A vágási vonal mentén történő irányításhoz a „Cut Control” 15
nézőablakán egy 24 jel található a 0°-os, derékszögű vágás-
hoz egy-egy 25 jel található a jobbra vagy balra lefutó, 45°-os
sarokvágáshoz, ezek helyzete megfelel a 22 skálának.
A 0° és 45° közötti sarokvágási szögeket arányossági alapon
kell meghatározni. Ezeket a jelöléseket egy letörölhető festé-
ket kibocsátó ceruzával fel lehet vinni a „Cut Control” 15 néző-
ablakára és később könnyen el lehet távolítani.
A pontos méretek kialakításához a legcélszerűbb egy próba-
vágást végrehajtani.

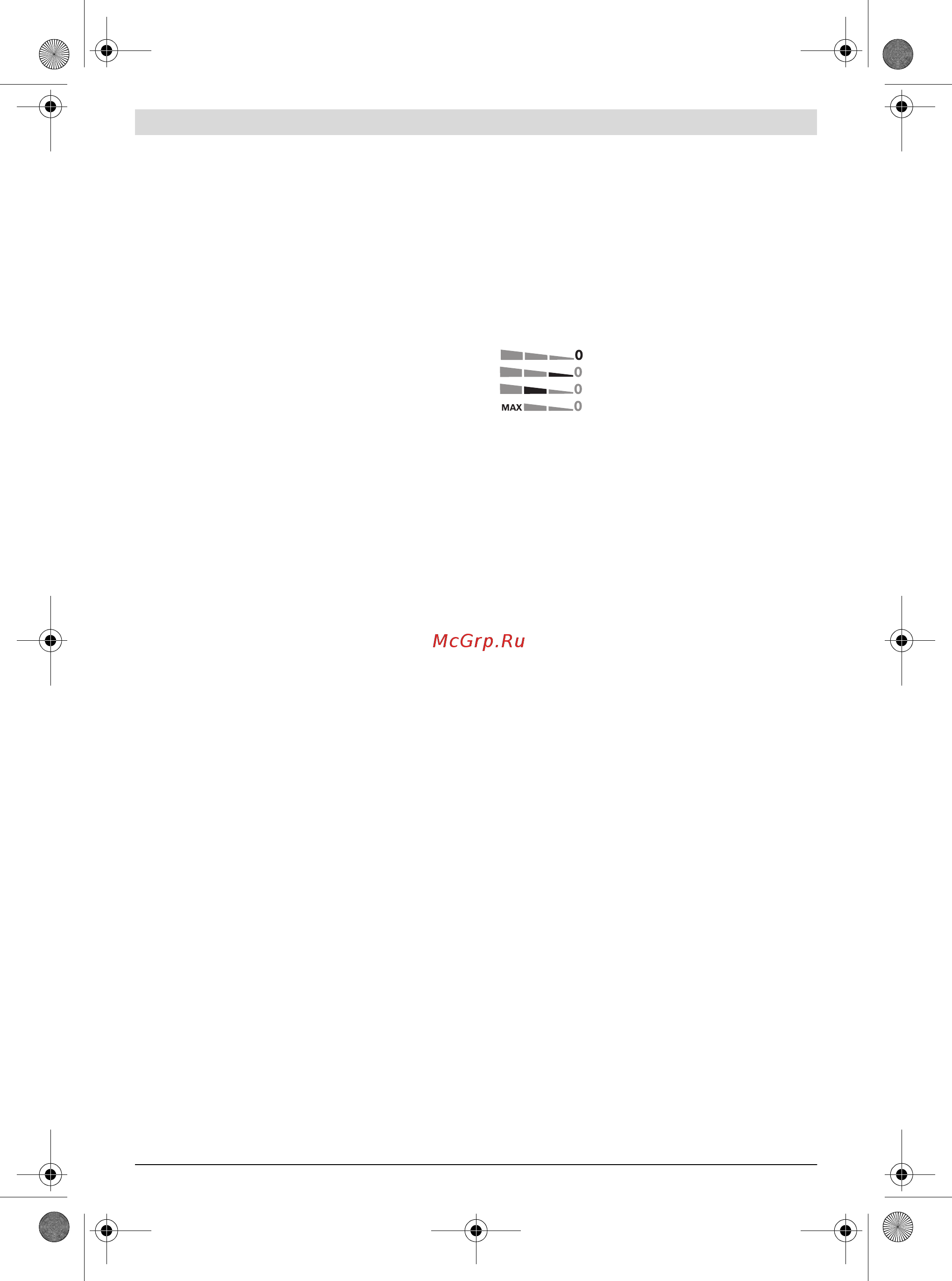

nincs rezgőmozgás
kis rezgőmozgás
közepes rezgőmozgás
nagy rezgőmozgás
