98 | Hrvatski
1 609 92A 0R2 | (24.2.15) Bosch Power Tools
Biranje lista pile
Pregled preporučenih listova pile možete naći na kraju ovih
uputa. Listove pile ugradite samo sa drškom sa jednim izdan-
kom (T-drška) ili sa 1/4"-univerzalnom drškom (U-drška). List
pile ne smije biti duži nego što je potrebno za predviđeno re-
zanje.
Za piljenje na uskim krivinama koristite samo uski list pile.
Umetanje lista pile (vidjeti sliku B)
Prije ugradnje očistite dršku lista pile. Zaprljana drška
se ne može sigurno pričvrstiti.
U tom slučaju skinite poklopac 11 (vidjeti „Poklopac“).
Pomaknite stezač lista pile 17 u smjeru strelice prema gore.
Pomaknite list pile 14 sa zubima u smjeru rezanja, sve do gra-
ničnika u stezaču lista pile.
Kod umetanja lista pile pazite da leđna strana lista pile uđe u
žlijeb vodećeg valjčića 12.
Provjerite list pile na čvrsto dosjedanje. Labavi list pile
može ispasti i ozlijediti vas.
Skidanje lista pile (vidjeti sliku C)
Pomaknite stezač lista pile 17 u smjeru strelice prema gore i
uklonite list pile 14.
Spremište za listove pile (vidjeti sliku D)
U spremištu listova pile 8 možete spremiti do šest listova pile
dužine do 110 mm. Stavite listove pile sa drškom sa jednim
izdankom (T-drška) u za to predviđeno udubljenje spremišta
lista pile. Do tri lista pile se mogu položiti jedan na drugi.
Zatvorite spremište za listove pile i uvucite ga do graničnika u
izrez ploče podnožja 9.
Zaštita od lomljenja strugotine (vidjeti sliku E)
Zaštita od lomljenja strugotine 20 (pribor) može spriječiti lo-
mljenje strugotine kod piljenja drva. Zaštita od lomljenja stru-
gotine može se primijeniti samo kod određenih tipova lista pi-
le i samo kod kuta rezanja od 0°. Ploča podnožja 9 se kod pi-
ljenja sa zaštitom od lomljenja strugotine, ne smije za rezanje
uz rub pomicati prema natrag.
Pritisnite zaštitu od lomljenja strugotine 20 odozdo u ploču
podnožja 9 (kako je prikazano na slici, sa zarezom okrenutim
prema gore).
Kontrola linije rezanja „Cut Control“
Kontrola linije rezanja „Cut Control“ omogućava precizno vo-
đenje električnog alata uzduž linije rezanja označene na izrat-
ku. U ugradni sklop „Cut Control“ spadaju kontrolni prozorčić
15 sa oznakama reza i podnožje 13 za pričvršćenje na elek-
trični alat.
Pričvršćenje „Cut Control“ na ploču podnožja
(vidjeti sliku F)
Stegnite kontrolni prozorčić za „Cut Control“ 15 u držače na
podnožju 13. Nakon toga lagano stisnite podnožje i uvucite ga
u vodilicu 21 ploče podnožja 9 dok ne uskoči.
Usisavanje prašine/strugotina
Prašina od materijala kao što su premazi sa sadržajem olo-
va, neke vrste drva, mineralnih materijala i metala, može
biti štetna za zdravlje. Dodirivanje ili udisanje prašine mo-
že uzrokovati alergijske reakcije i/ili oboljenja dišnih puto-
va korisnika električnog alata ili osoba koje se nalaze u bli-
zini.
Određena vrsta prašine, kao što je npr. prašina od hrasto-
vine ili bukve smatra se kancerogenom, posebno u kombi-
naciji sa dodatnim tvarima za obradu drva (kromat, zaštit-
na sredstva za drvo). Materijal koji sadrži azbest smiju
obrađivati samo stručne osobe.
– Po mogućnosti koristite usisavanje prašine prikladno za
materijal.
– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom
klase P2.
Pridržavajte se važećih propisa za obrađivane materijale.
Izbjegavajte nakupljanje prašine na radnom mjestu.
Prašina se može lako zapaliti.
Poklopac (vidjeti slike G –H)
Poklopac 11 montirajte prije nego što se električni alat pri-
ključi na usisavanje prašine.
Ugradite štitnik 11 na električni alat, tako da srednji držač na
zaštiti od dodira 16 i na oba vanjska držača uskoči u izreze ku-
ćišta.
Skinite štitnik 11 za radove bez usisavanja prašine, kao i za
kose rezove. U tu svrhu pritisnite štitnik na visini vanjskog
držača i skinite ga prema naprijed.
Priključak usisavanja prašine
Nataknite usisno crijevo 6 (pribor) na usisni nastavak 7. Spo-
jite usisno crijevo 6 na usisavač prašine (pribor). Pregled pri-
ključaka na različite usisavače možete naći na kraju ovih
uputa.
Za optimalno usisavanje ugradite po mogućnosti zaštitu od lo-
mljenja strugotine 20.
Usisavač mora biti prikladan za obrađivani materijal.
Kod usisavanja suhe prašine ili prašine koja je posebno opa-
sna za zdravlje, treba koristiti specijalni usisavač.
Rad
Načini rada
Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.), kao i kod njegovog transporta
i spremanja, aku-bateriju treba izvaditi iz električnog
alata. Kod nehotičnog aktiviranja prekidača za uključiva-
nje/isključivanje postoji opasnost od ozljeda.

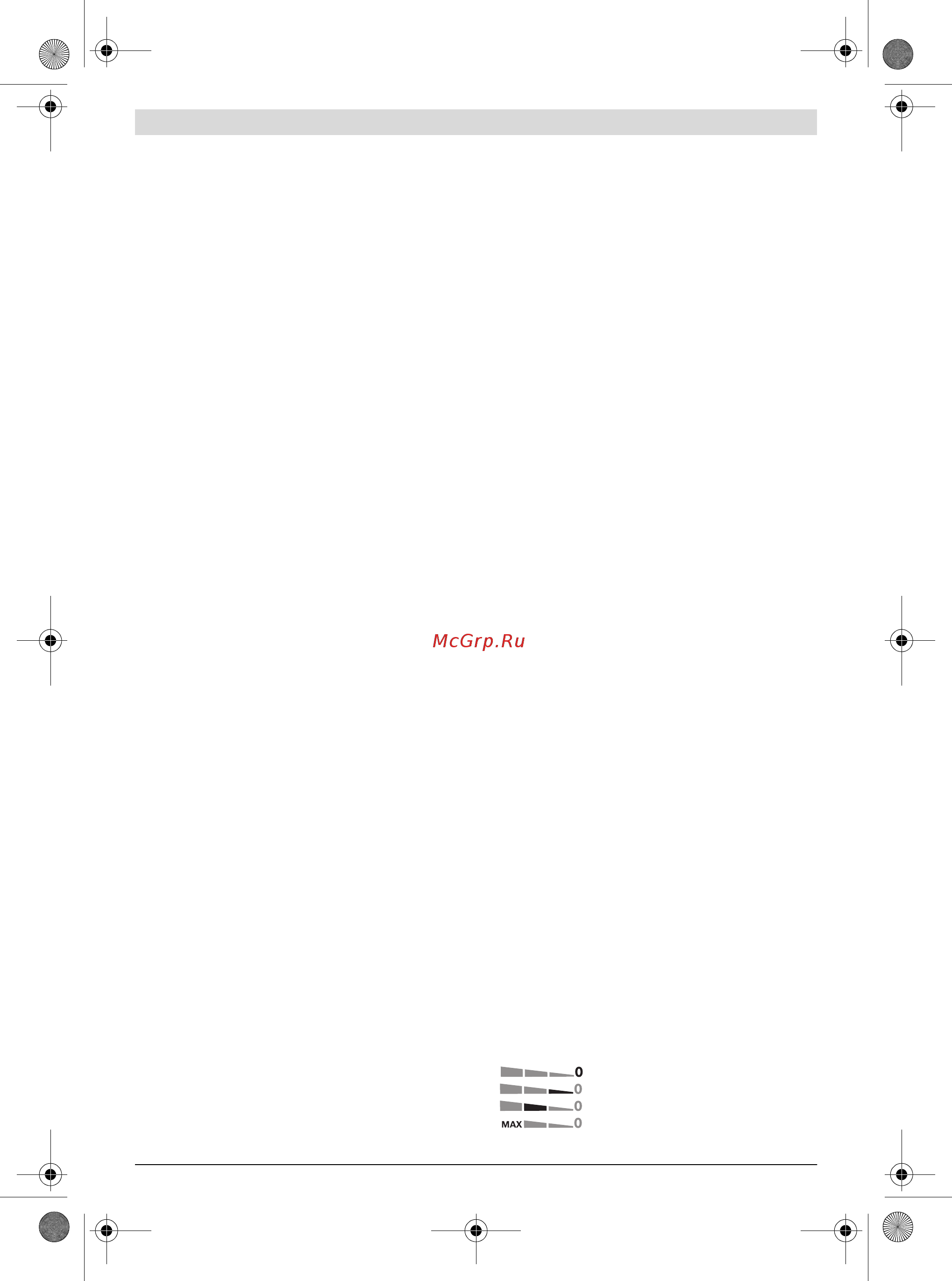

Namještanje njihanja
Njihanje podesivo u četiri stupnja omogućava optimalnu prila-
godbu brzine rezanja, učinka rezanja i slike rezanja, obrađiva-
nom materijalu.
Sa polugom za namještanje njihanja 10 možete namjestiti nji-
hanje i tijekom rada električnog alata.
nema njihanja
malo njihanje
srednje njihanje
veliko njihanje
OBJ_BUCH-1246-004.book Page 98 Tuesday, February 24, 2015 9:24 AM
