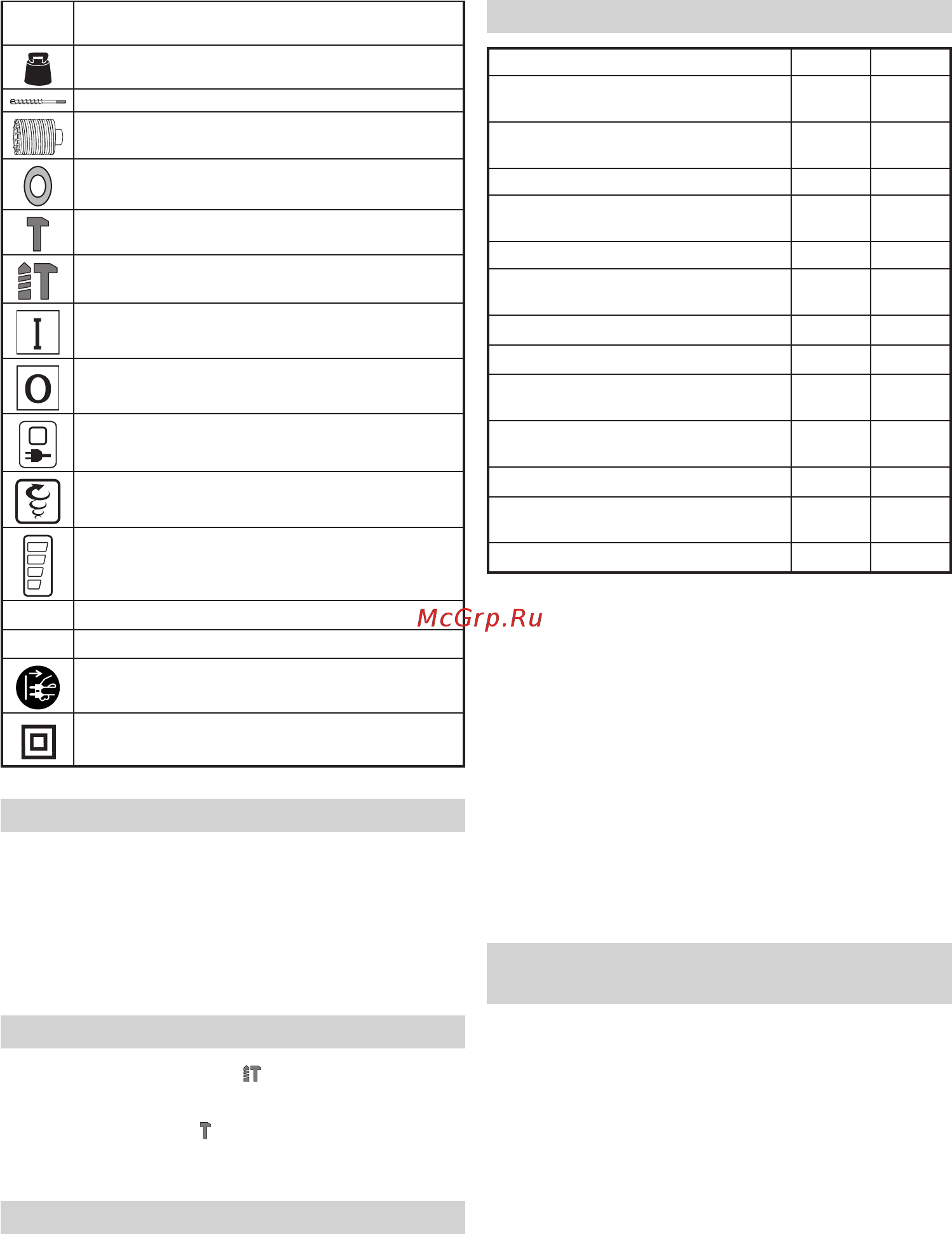

![Hitachi DH40MEY-NS [24/116] Accessorios estándar](/img/pdf.png)
Hitachi DH40MEY-NS [24/116] Accessorios estándar
![Hitachi DH40MEY-NS [24/116] Accessorios estándar](/views2/1366543/page24/bg18.png)
24
Español
φ
max
Diámetro de taladrado, máx.
kg
Peso
(De acuerdo al Procedimiento EPTA 01/2003)
Broca
Broca sacatestigos
Ajuste de la función de posición de la
herramienta
Función de sólo martilleo
Función de rotación y martilleo
Encendido
Apagado
Lámpara de alimentación
Interruptor de selección de velocidad de
rotación
Lámpara de visualización
Ls
Baja velocidad / velocidad de impacto
Hs
Alta velocidad / velocidad de impacto
Desconecte el enchufe de la toma de corriente
Herramienta de clase II
ACCESSORIOS ESTÁNDAR
Además de la unidad principal (1 unidad), el paquete
contiene los accesorios indicados a continuación.
○ Caja plástica ...............................................................1
○ Asidero lateral .............................................................1
○ Tope ............................................................................1
○ Grasa para martillo A ..................................................1
Los accesorios estándar están sujetos a cambio sin previo aviso.
APLICACIÓN
Función de rotación y martilleo
○ Taladrado de orifi cios de anclaje
○ Taladrado de orifi cios en hormigón
Función de sólo martilleo
○
Trituramiento de hormigón, picado, excavado, y cuadrado
(mediante la aplicación de accesorios opcionales)
ESPECIFICACIONES
Las especifi caciones de esta máquina aparecen indicadas
en la tabla de la página 102.
NOTA
Debido al programa continuo de investigación y
desarrollo de HITACHI, estas especifi caciones están
sujetas a cambios sin previo aviso.
MONTAJE Y FUNCIONAMIENTO
Acción Figura Página
Introducción de herramientas SDS-
max
1 103
Extracción de herramientas SDS-
max
2 103
Cambio de dirección de herramienta 3 103
Selección del modo de
funcionamiento
4 103
Encendido y apagado 5 103
Acerca de la luz de indicación de
encendido
6 104
Cambio de velocidad
7 104
Instale el tope
8 104
Utilización del adaptador para
vástago cónico
9
105
Extracción del adaptador para
vástago cónico
10
105
Montaje de la broca sacatestigos
11
105
Montaje de placa de guía y pasador
central
12
105
Selección de los accesorios*
–
106, 107
* Para obtener información detallada concerniente a cada
herramienta, póngase en contacto con un Centro de
servicio autorizado de Hitachi.
Calentamiento (Fig. 13)
El sistema de lubricación de esta unidad puede requerir
calentamiento en ciertas regiones.
Coloque el extremo de la broca de forma que entre en
contacto con el hormigón, ponga en ON el interruptor de
alimentación principal de la unidad, y realice la operación
de calentamiento. Cerciórese de que se produzca un
sonido de martilleo, y después utilice la unidad.
PRECAUCIÓN
Cuando haya realizado la operación de calentamiento,
sujete con seguridad el mango lateral y el cuerpo
principal con ambas manos para asegurar una buena
sujeción y tenga cuidado de no torcer su cuerpo
mediante una broca atascada.
ACERCA DE LA FUNCIÓN DE
PROTECCIÓN
Esta herramienta tiene un circuito de protección incorporado
para evitar daños en la unidad en caso de alguna anomalía.
Dependiendo de la naturaleza de la anomalía, la lámpara de
visualización parpadeará tal como se muestra en la Tabla 1
y la unidad dejará de funcionar. En tales casos, verifi que el
problema indicado mediante el parpadeo y lleve a cabo los
pasos que sean necesarios para corregir el problema.
NOTA
Puede ser necesario reparar si la lámpara de visualización
continúa parpadeando después de llevar a cabo todos los
pasos necesarios para corregir el problema. Si el problema
persiste, gestione la reparación.
0000Book_DH40MEY.indb 240000Book_DH40MEY.indb 24 2014/12/03 12:20:482014/12/03 12:20:48
