87
Srpski
STANDARDNI PRIBOR
Osim glavnog uređaja (1 uređaj), u pakovanju se nalazi
i dole navedeni pribor.
○ Plastična kutija ............................................................1
○ Bočna ručka ................................................................1
○ Zapušač ......................................................................1
○ Podmazivanje čekića A ...............................................1
Standardni pribor je podložan izmenama bez prethodnog
obaveštenja.
PRIMENE
Funkcija rotacije i čekićanja
○ Bušenje tipli
○ Bušenje rupa u betonu
Funkcija samo čekićanja
○ Obaranje betona, odvaljivanje, kopanje i prilagođavanje
(uz primenu opcionih pribora)
SPECIFIKACIJE
Specifi kacije za ovu mašinu nalaze se u Tabeli na strani 102.
NAPOMENA
Zbog neprekidnog programa istraživanja i razvoja
kompanije HITACHI, ovde navedene specifi kacije su
podložne izmenama bez prethodnog obaveštenja.
MONTAŽA I UPOTREBA
Postupak Broj Strana
Ubacivanje SDS-max alata 1 103
Uklanjanje SDS-max alata 2 103
Menjanje smera alata 3 103
Izbor režima rukovanja 4 103
Uključivanje i isključivanje 5 103
O lampici napajanja
6 104
Promena brzine
7 104
Instaliranje zapušača
8 104
Korišćenje zašiljenog osovinskog
adaptera
9
105
Uklanjanje zašiljenog osovinskog
adaptera
10
105
Montiranje glavne burgije
11
105
Montiranje vodeće ploče i centralne
igle
12
105
Odabir pribora*
–
106, 107
* Za detaljne informacije u vezi svakog alata, kontaktirajte
Hitachi ovlašćeni servisni centar.
Zagrevanje (Sl. 13)
Sistem za podmazivanje sa mazivom u ovoj jedinici
može da zahteva zagrevanje u hladnim regionima.
Postavite kraj burgije tako da pravi kontakt sa betonom,
okrenite prekidač i izvedite operaciju zagrevanja.
Postarajte se da se proizvede zvuk udara i onda koristite
jedinicu.
OPREZ
Kada je obavljena operacija zagrevanja, držite bočnu
ručku i glavno telo sigurno sa obe ruke da biste održali
siguran hvat i budite pažljivi da vam burgija ne uvrne
vaše telo kada se zaglavi.
O FUNKCIJI ZAŠTITE
Ovaj alat ima ugrađeno kolo zaštite za sprečavanje štete
na jedinici u slučaju abnormalnosti. U zavisnosti od prirode
abnormalnosti, lampica prikaza će zasvetleti kao što je
prikazano u Tabeli 1 i jedinica će prestati da radi. U tim
slučajevima, verifi kujte problem na koji ukazuje blještanje
i preuzmite bilo koje korake koji su neophodni da biste
ispravili problem.
NAPOMENA
Popravka će možda biti potrebna ako lampica prikaza
nastavi da blješti nakon što su svi neophodni koraci da
bi ste ispravio problem preuzeti. Ako se problem i dalje
pojavljuje, molimo da zakažete opravke.

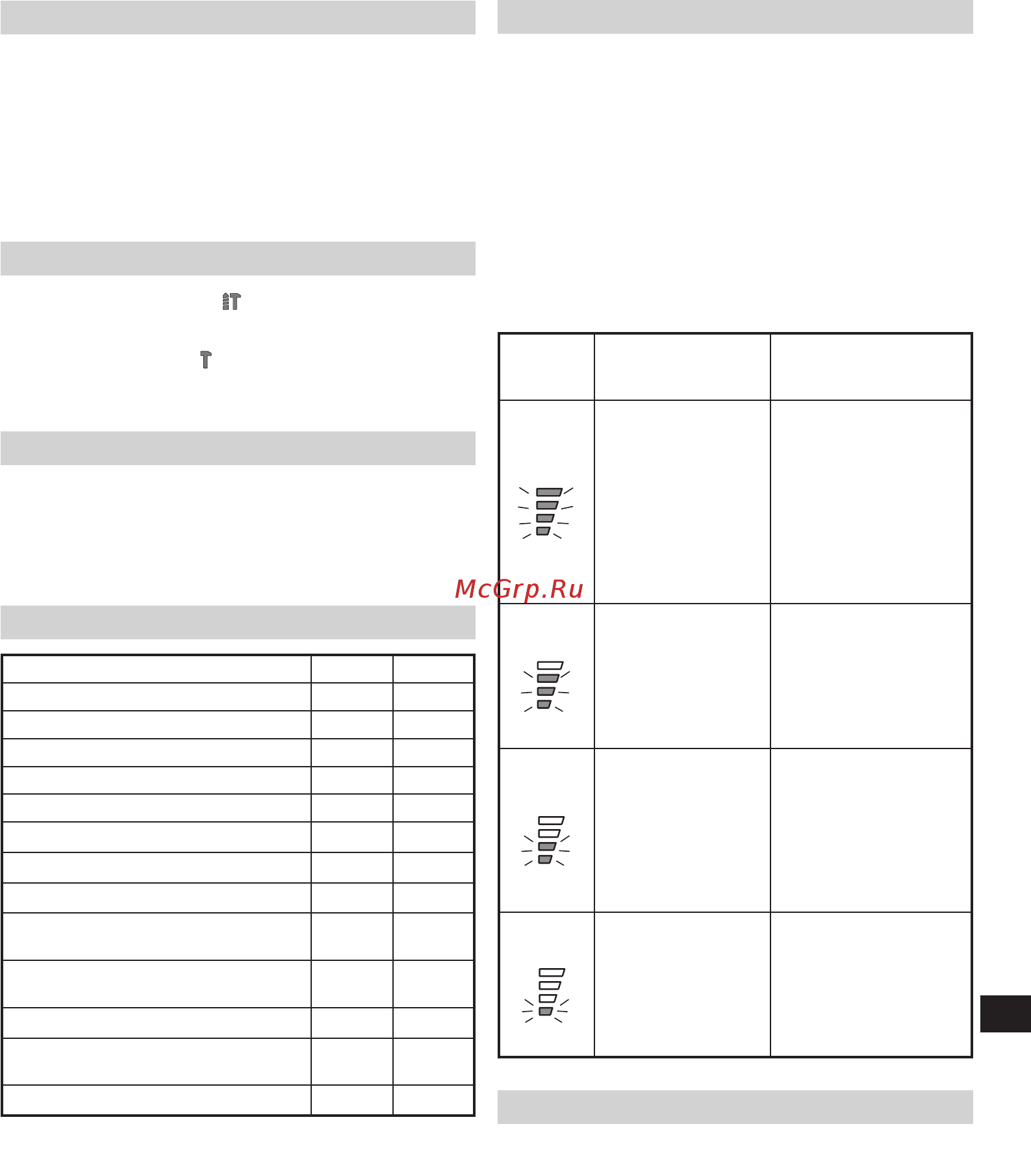

Tabeli 1
Lampica
prikaza
blješti
Uzrok Rešenje
Blještanje
Interna temperatura
se povećala
iznad navedene
temperature
jedinice.
(Funkcija zaštite
povećanja
temperature)
Isključite jedinicu i
ostavite je da se ohladi
na oko 15 minuta.
Kada temperatura
opadne, lampica
prikaza će prestati da
blješti i ostaće upaljena
da bi ukazala na to da
je jedinica spremna za
korišćenje.
Blještanje
Prevelik pritisak
koji se primenio na
alat doveo je do
preopterećenja.
(Funkcija zaštite
preopterećenja)
Pritisnite prekidač
birača brzine rotacije
da biste ga povratili.
Pokušajte da izbegnete
zadatke koji će
primeniti previše
pritiska na jedinicu.
Blještanje
Alat je povezan sa
izvorom napajanja
čiji je napon ili
previsok ili prenizak.
(Funkcija zaštite
kola)
Povežite jedinicu na
dovod napona koji
se slaže sa ulazom
napona određenim
na pločici proizvoda.
Pritisnite prekidač
birača brzine rotacije
da biste ga povratili.
Blještanje
Greška čitanja
senzora signala.
(Nadzorna
kontrolna funkcija)
Pritisnite prekidač
birača brzine rotacije
da biste ga povratili.
Opravka je možda
neophodna ako se
ova greška stalno
pojavljuje.
ZAMENA PODMAZIVANJA
Ovaj rotacioni čekić je od konstrukcije pune vazdušne
otpornosti kako bi se zaštitilo od prašine i sprečilo curenje
lubrikanta.
Zato, ovaj rotacioni čekić može da se koristi bez lubrikacije
tokom dužih vremenskih perioda. Zamenite mast kao što je
ispod opisano.
Period zamene masti
Nakon kupovine, zamenite mast na svakih 6 meseci
korišćenja. Tražite zamenu masti kod najbližeg ovlašćenog
servisnog centra.
