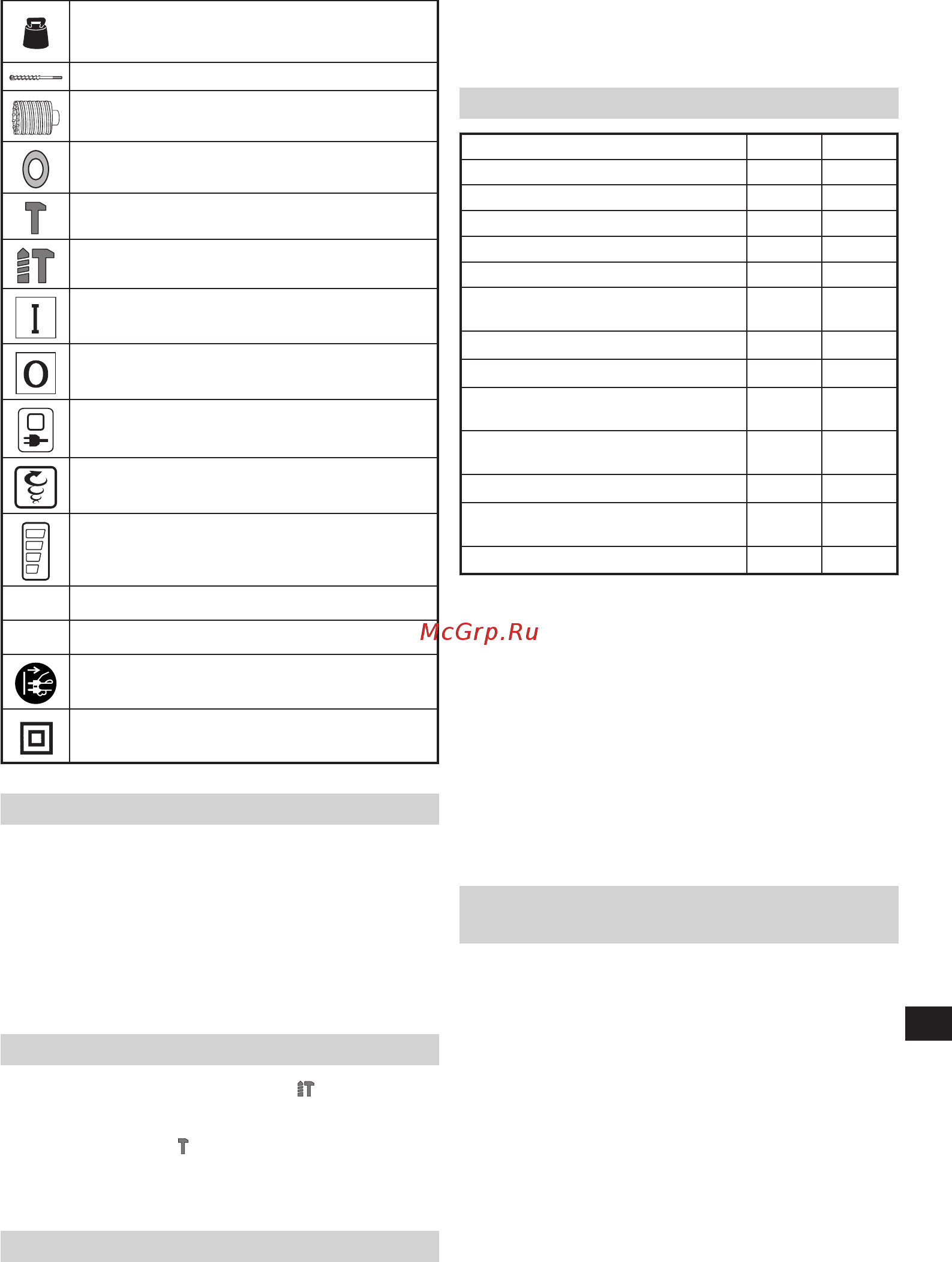

95
Українська
kg
Вага
(згідно з процедурою 01/2003 Європейської
асоціації виробників електроінструмента)
Свердло
Кільцеве свердло
Налаштування функції положення
інструмента
Тільки ударна функція
Функція обертання та ударна функція
Перемикач УВІМК.
Перемикач ВИМК.
Індикатор живлення
Селекторний регулятор швидкості обертання
Індикатор стану
Ls
Мала швидкість / частота ударів
Hs
Висока швидкість / частота ударів
Від’єднайте штепсельну вилку від
електричної розетки
Електричний пристрій класу II
СТАНДАРТНІ АКСЕСУАРИ
Окрім основного пристрою (1 пристрій), до
комплекту входять аксесуари, перелік яких
представлено нижче.
○ Пластиковий корпус ..................................................1
○ Бічна рукоятка ...........................................................1
○ Стопор ........................................................................1
○ Мастило для ударного механізму A .........................1
Комплект стандартного приладдя може бути змінений
без попередження.
ОБЛАСТІ ЗАСТОСУВАННЯ
Функція обертання та ударна функція
○ Свердління анкерних отворів
○ Свердління отворів у бетоні
Тільки ударна функція
○ Дроблення бетону, сколювання, риття й поперечне
обточування
(з використанням додаткового приладдя)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Технічні характеристики даного пристрою наведено в
таблиці на стор. 102.
ПРИМІТКА
Через постійні дослідження і розвиток, які здійснює
компанія HITACHI, технічні характеристики можуть
змінюватися без попередження.
УСТАНОВКА ТА ЕКСПЛУАТАЦІЯ
Операція
Малюнок
Сторінка
Установка інструменту SDS-max 1 103
Зняття інструменту SDS-max 2 103
Зміна напрямку обертання 3 103
Вибір робочого режиму 4 103
Увімкнення та вимкнення 5 103
Інформація щодо індикатора
живлення
6 104
Зміна швидкості
7 104
Установка стопора
8 104
Використання адаптера конічного
хвостовика
9
105
Зняття адаптера конічного
хвостовика
10
105
Установка кільцевого свердла
11
105
Установка напрямної пластини та
центрувального штифта
12
105
Вибір аксесуарів*
–
106, 107
* Стосовно детальної інформації щодо кожного
інструмента звертайтеся до авторизованого сервісного
центру Hitachi.
Прогрівання (Рис. 13)
У холодних регіонах системі мастила даного
інструменту може знадобитися прогрівання.
Приставте кінчик бура до бетонної поверхні,
увімкніть інструмент і прогрійте перфоратор.
Починати експлуатацію інструменту можна буде
після того, як ви чітко почути звуки удару.
ОБЕРЕЖНО
Прогріваючи перфоратор
, тримайте його міцно за
обидві рукоятки. Будьте обережні, заклинювання
бура може привести до втрати вами рівноваги і
падіння.
ІНФОРМАЦІЯ ЩОДО ФУНКЦІЇ
ЗАХИСТУ
Даний інструмент має вбудовану схему захисту для
запобігання пошкодження пристрою у випадках
несправної роботи. Залежно від характеру несправності
індикатор стану буде блимати, як показано в Таблиці 1,
а пристрій припинить працювати. У таких випадках
слід перевірити причину несправності, на яку вказує
блимання індикатора, та вжити необхідні заходи для
усунення несправності.
ПРИМІТКА
Якщо індикатор стану продовжує блимати після
виконання всіх необхідних дій для усунення
несправності, то, можливо, знадобиться ремонтувати
пристрій. Якщо проблему не усунено, то слід
ремонтувати пристрій.
