14
9.4 Подбор кабеля
Внимание
Электрокабель насоса постоянно
находится в погружном состоянии и не
обязательно имеет достаточное сечение
для прокладки по воздуху.
Проверьте подходит ли погружной кабель для длительного
контакта с перекачиваемой средой при определённой
температуре�
Поперечное сечение (q) кабеля должно отвечать следующим
требованиям:
1� Водонепроницаемый кабель должен выбираться в расчете
на максимальный ток (I) электродвигателя�
2� Поперечное сечение должно быть достаточным, чтобы
исключить падение напряжения на длине кабеля больше
допустимого�
Поперечное сечение погружного кабеля должно отвечать
требованиям к диапазону напряжения электродвигателей,
приведенным в разделе 9. Подключение
электрооборудования�
Требуемое сечение кабеля можно определить по значениям
падения напряжения из схем, приведенных в Приложении 1�
Используйте следующую формулу:
I = Максимальный номинальный ток электродвигателя�
Для пуска по схеме «звезда-треугольник» I = значение
максимального тока x 0,58�
Lx = Длина кабеля, рассчитанная по падению напряжения,
составляющему 1 % от номинального напряжения�
Русский (RU)
13
8.3 Молниезащита
Установка может быть оборудована специальным
устройством для защиты электродвигателя от скачков
напряжения в линиях энергоснабжения в случае удара
молнии в районе монтажа оборудования. См. рис. 10.
Рис. 10 Установка устройства защиты от перенапряжения
Однако, устройство защиты от перенапряжения не защищает
электродвигатель от прямого попадания молнии.
Устройство защиты от перенапряжения должно быть
подключено к установке как можно ближе к электродвигателю
при том, что будут соблюдены местные правила и нормы.
Устройства защиты от перенапряжения можно запросить в
Grundfos.
Тем не менее, никакой дополнительной молниезащиты для
электродвигателей MS 402 не требуется благодаря высокому
уровню изоляции.
Для электродвигателей Grundfos диаметром 4 дюйма (номер
продукта 799911 или 799912) по выбору поставляется
специальный набор кабельных вводов со встроенным
устройством защиты от перенапряжения.
8.4 Подбор кабеля
Проверьте подходит ли погружной кабель для длительного
контакта с перекачиваемой средой при определённой
температуре.
Поперечное сечение (q) кабеля должно отвечать следующим
требованиям:
Максимально допустимый ток для кабеля данного сечения
должен быть больше, чем максимальный ток (I
n
)
электродвигателя.
Поперечное сечение должно быть достаточным, чтобы
выдержать перепад напряжений.
Компания Grundfos поставляет водонепроницаемые
погружные кабели для широкого ассортимента установок.
Для правильного подбора размера кабеля компания Grundfos
предлагает инструмент для подбора размера кабеля на
USB-накопителе, поставляемом с электродвигателем.
Рис. 11 Инструмент для подбора размера кабеля
Инструмент для подбора размера кабеля обеспечивает
точный расчёт перепада
напряжения при указанном сечении
на основании следующих параметров:
• длина кабеля;
• рабочее напряжение;
• ток при полной нагрузке;
• коэффициент мощности;
• температура окружающей среды.
Перепад напряжения может быть расчитан как для прямого
пуска, так и для пуска по схеме “звезда - треугольник”.
Для минимизации эксплуатационных расходов можно
увеличить поперечное сечение кабеля. Это является
рентабельным, только если скважина обеспечивает
необходимое пространство и если время работы насоса
является большим. Инструмент подбора размера кабеля
вычисляет потери мощности и показывает потенциальную
экономию за счёт увеличения поперечного сечения.
В качестве альтернативы инструменту подбора размера
кабеля подбирайте поперечное сечение на основании
значений тока заданных кабелей.
Поперечное сечение погружного кабеля должно быть
достаточно большим и отвечать требованиям качества
напряжения, указанным в разделе 8. Электрические
подключения.
Падение напряжения для различных сечений
водонепроницаемого погружного кабеля можно определить
по схемам на страницах 452 и 453.
Используйте следующую формулу:
I = Максимальный номинальный ток электродвигателя.
Для пуска по схеме "звезда-треугольник" I = максимальный
номинальный ток электродвигателя x 0,58.
Lx = Длина кабеля, преобразованная в перепад напряжения,
равный 1 % от номинального напряжения.
q = Поперечное сечение водонепроницаемого погружного
кабеля.
Проведите прямую между фактическим значением I и
значением Lx. Выберите сечение, которое приходится на
область непосредственно над точкой пересечения прямой и
оси q.
Графики строятся на основе следующих формул:

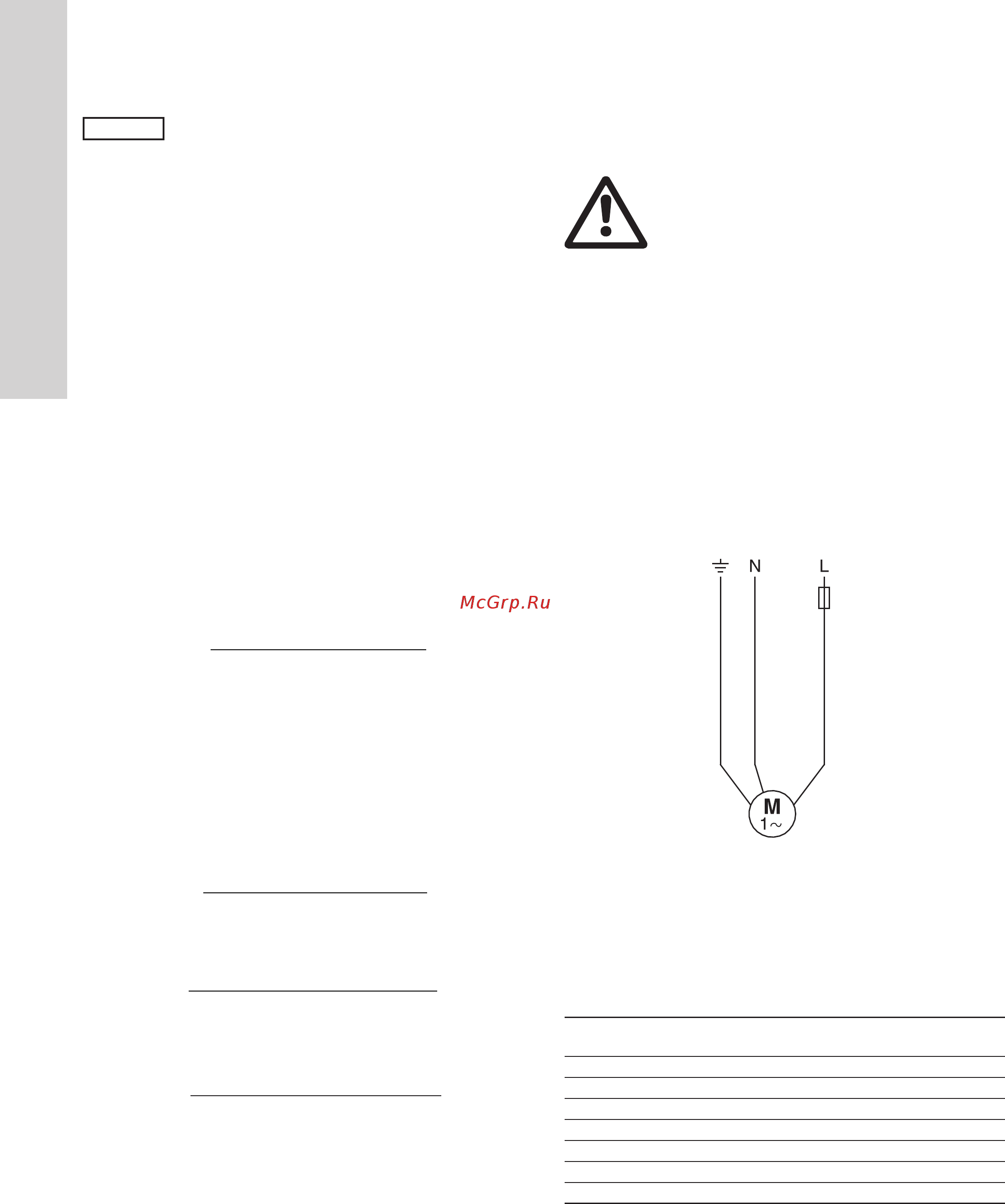

Однофазный погружной электродвигатель
Трёхфазный погружной электродвигатель
TM00 1357 3605
Внимание
Размер погружных кабелей подбирается для
погружения кабелей в жидкость и не
обязательно имеет достаточное сечение
для прокладки по воздуху.
TM05 8770 2613
825045 825017
L1
L2
PE
L3
L
PE
N
Три фазы
Одна фаза
Lx =
длина погружного кабеля
допустимое падение
напряжения в %
L =
U × ∆U
I × 2 × 100 ×
L =
U × ∆U
I × 1,73 × 100 ×
L = Длина водонепроницаемого погружного кабеля [м]
U=Номинальное напряжение [В]
∆U=Перепад напряжений [%]
I=Максимальный номинальный ток электродвигателя
[А]
cos φ = 0,9
ρ = Удельное сопротивление: 0,02 [Ом мм
2
/м]
q=Поперечное сечение водонепроницаемого
погружного кабеля [мм
2
]
sin φ = 0,436
Xl = Индуктивное сопротивление: 0,078 x 10
-3
[Ом/м].
cos
q
---
sin XI+


cos
q
---
sin XI+


q = Поперечное сечение водонепроницаемого погружного
кабеля�
Проведите прямую между фактическим значением I и
значением Lx� Точка пересечения этой прямой с осью «q»
должна служить для выбора ближайшего большего значения
поперечного сечения кабеля�
Графики строятся на основе следующих формул:
Однофазный погружной электродвигатель
Русский (RU)
13
8.3 Молниезащита
Установка может быть оборудована специальным
устройством для защиты электродвигателя от скачков
напряжения в линиях энергоснабжения в случае удара
молнии в районе монтажа оборудования. См. рис. 10.
Рис. 10 Установка устройства защиты от перенапряжения
Однако, устройство защиты от перенапряжения не защищает
электродвигатель от прямого попадания молнии.
Устройство защиты от перенапряжения должно быть
подключено к установке как можно ближе к электродвигателю
при том, что будут соблюдены местные правила и нормы.
Устройства защиты от перенапряжения можно запросить в
Grundfos.
Тем не менее, никакой дополнительной молниезащиты для
электродвигателей MS 402 не требуется благодаря высокому
уровню изоляции.
Для электродвигателей Grundfos диаметром 4 дюйма (номер
продукта 799911 или 799912) по выбору поставляется
специальный набор кабельных вводов со встроенным
устройством защиты от перенапряжения.
8.4 Подбор кабеля
Проверьте подходит ли погружной кабель для длительного
контакта с перекачиваемой средой при определённой
температуре.
Поперечное сечение (q) кабеля должно отвечать следующим
требованиям:
Максимально допустимый ток для кабеля данного сечения
должен быть больше, чем максимальный ток (I
n
)
электродвигателя.
Поперечное сечение должно быть достаточным, чтобы
выдержать перепад напряжений.
Компания Grundfos поставляет водонепроницаемые
погружные кабели для широкого ассортимента установок.
Для правильного подбора размера кабеля компания Grundfos
предлагает инструмент для подбора размера кабеля на
USB-накопителе, поставляемом с электродвигателем.
Рис. 11 Инструмент для подбора размера кабеля
Инструмент для подбора размера кабеля обеспечивает
точный расчёт перепада
напряжения при указанном сечении
на основании следующих параметров:
• длина кабеля;
• рабочее напряжение;
• ток при полной нагрузке;
• коэффициент мощности;
• температура окружающей среды.
Перепад напряжения может быть расчитан как для прямого
пуска, так и для пуска по схеме “звезда - треугольник”.
Для минимизации эксплуатационных расходов можно
увеличить поперечное сечение кабеля. Это является
рентабельным, только если скважина обеспечивает
необходимое пространство и если время работы насоса
является большим. Инструмент подбора размера кабеля
вычисляет потери мощности и показывает потенциальную
экономию за счёт увеличения поперечного сечения.
В качестве альтернативы инструменту подбора размера
кабеля подбирайте поперечное сечение на основании
значений тока заданных кабелей.
Поперечное сечение погружного кабеля должно быть
достаточно большим и отвечать требованиям качества
напряжения, указанным в разделе 8. Электрические
подключения.
Падение напряжения для различных сечений
водонепроницаемого погружного кабеля можно определить
по схемам на страницах 452 и 453.
Используйте следующую формулу:
I = Максимальный номинальный ток электродвигателя.
Для пуска по схеме "звезда-треугольник" I = максимальный
номинальный ток электродвигателя x 0,58.
Lx = Длина кабеля, преобразованная в перепад напряжения,
равный 1 % от номинального напряжения.
q = Поперечное сечение водонепроницаемого погружного
кабеля.
Проведите прямую между фактическим значением I и
значением Lx. Выберите сечение, которое приходится на
область непосредственно над точкой пересечения прямой и
оси q.
Графики строятся на основе следующих формул:
Однофазный погружной электродвигатель
Трёхфазный погружной электродвигатель
TM00 1357 3605
Внимание
Размер погружных кабелей подбирается для
погружения кабелей в жидкость и не
обязательно имеет достаточное сечение
для прокладки по воздуху.
TM05 8770 2613
Три фазы
Одна фаза
Lx =
длина погружного кабеля
допустимое падение
напряжения в %
L =
U × ∆U
I × 2 × 100 ×
L =
U × ∆U
I × 1,73 × 100 ×
L = Длина водонепроницаемого погружного кабеля [м]
U=Номинальное напряжение [В]
∆U=Перепад напряжений [%]
I=Максимальный номинальный ток электродвигателя
[А]
cos φ = 0,9
ρ = Удельное сопротивление: 0,02 [Ом мм
2
/м]
q=Поперечное сечение водонепроницаемого
погружного кабеля [мм
2
]
sin φ = 0,436
Xl = Индуктивное сопротивление: 0,078 x 10
-3
[Ом/м].
cos
q
---
sin XI+


cos
q
---
sin XI+


Трёхфазный погружной электродвигатель
Русский (RU)
13
8.3 Молниезащита
Установка может быть оборудована специальным
устройством для защиты электродвигателя от скачков
напряжения в линиях энергоснабжения в случае удара
молнии в районе монтажа оборудования. См. рис. 10.
Рис. 10 Установка устройства защиты от перенапряжения
Однако, устройство защиты от перенапряжения не защищает
электродвигатель от прямого попадания молнии.
Устройство защиты от перенапряжения должно быть
подключено к установке как можно ближе к электродвигателю
при том, что будут соблюдены местные правила и нормы.
Устройства защиты от перенапряжения можно запросить в
Grundfos.
Тем не менее, никакой дополнительной молниезащиты для
электродвигателей MS 402 не требуется благодаря высокому
уровню изоляции.
Для электродвигателей Grundfos диаметром 4 дюйма (номер
продукта 799911 или 799912) по выбору поставляется
специальный набор кабельных вводов со встроенным
устройством защиты от перенапряжения.
8.4 Подбор кабеля
Проверьте подходит ли погружной кабель для длительного
контакта с перекачиваемой средой при определённой
температуре.
Поперечное сечение (q) кабеля должно отвечать следующим
требованиям:
Максимально допустимый ток для кабеля данного сечения
должен быть больше, чем максимальный ток (I
n
)
электродвигателя.
Поперечное сечение должно быть достаточным, чтобы
выдержать перепад напряжений.
Компания Grundfos поставляет водонепроницаемые
погружные кабели для широкого ассортимента установок.
Для правильного подбора размера кабеля компания Grundfos
предлагает инструмент для подбора размера кабеля на
USB-накопителе, поставляемом с электродвигателем.
Рис. 11 Инструмент для подбора размера кабеля
Инструмент для подбора размера кабеля обеспечивает
точный расчёт перепада
напряжения при указанном сечении
на основании следующих параметров:
• длина кабеля;
• рабочее напряжение;
• ток при полной нагрузке;
• коэффициент мощности;
• температура окружающей среды.
Перепад напряжения может быть расчитан как для прямого
пуска, так и для пуска по схеме “звезда - треугольник”.
Для минимизации эксплуатационных расходов можно
увеличить поперечное сечение кабеля. Это является
рентабельным, только если скважина обеспечивает
необходимое пространство и если время работы насоса
является большим. Инструмент подбора размера кабеля
вычисляет потери мощности и показывает потенциальную
экономию за счёт увеличения поперечного сечения.
В качестве альтернативы инструменту подбора размера
кабеля подбирайте поперечное сечение на основании
значений тока заданных кабелей.
Поперечное сечение погружного кабеля должно быть
достаточно большим и отвечать требованиям качества
напряжения, указанным в разделе 8. Электрические
подключения.
Падение напряжения для различных сечений
водонепроницаемого погружного кабеля можно определить
по схемам на страницах 452 и 453.
Используйте следующую формулу:
I = Максимальный номинальный ток электродвигателя.
Для пуска по схеме "звезда-треугольник" I = максимальный
номинальный ток электродвигателя x 0,58.
Lx = Длина кабеля, преобразованная в перепад напряжения,
равный 1 % от номинального напряжения.
q = Поперечное сечение водонепроницаемого погружного
кабеля.
Проведите прямую между фактическим значением I и
значением Lx. Выберите сечение, которое приходится на
область непосредственно над точкой пересечения прямой и
оси q.
Графики строятся на основе следующих формул:
Однофазный погружной электродвигатель
Трёхфазный погружной электродвигатель
TM00 1357 3605
Внимание
Размер погружных кабелей подбирается для
погружения кабелей в жидкость и не
обязательно имеет достаточное сечение
для прокладки по воздуху.
TM05 8770 2613
Три фазы
Одна фаза
Lx =
длина погружного кабеля
допустимое падение
напряжения в %
L =
U × ∆U
I × 2 × 100 ×
L =
U × ∆U
I × 1,73 × 100 ×
L = Длина водонепроницаемого погружного кабеля [м]
U=Номинальное напряжение [В]
∆U=Перепад напряжений [%]
I=Максимальный номинальный ток электродвигателя
[А]
cos φ = 0,9
ρ = Удельное сопротивление: 0,02 [Ом мм
2
/м]
q=Поперечное сечение водонепроницаемого
погружного кабеля [мм
2
]
sin φ = 0,436
Xl = Индуктивное сопротивление: 0,078 x 10
-3
[Ом/м].
cos
q
---
sin XI+


cos
q
---
sin XI+


Трехфазный погружной электродвигатель, подключение
по схеме «звезда/треугольник»
Скважинные насосы SP
106
1
Скважинные насосы SP
Ñå÷åíèå ïðîâîäà, ìì
2
1,5 2,5 4 6 10 16 25 35 50 70 95 120150 185 240300
Ïðèìåð:
Ìîùíîñòü è òèïîðàçìåð
ýëåêòðîäâèãàòåëÿ: 45 êÂò, MMS 8000
Íîìèíàëüíûé òîê: I = 96,5 A
Íàïðÿæåíèå 3 x 400 Â, 50 Ãö
Ïàäåíèå íàïðÿæåíèÿ: ∆U = 3%
Ñõåìà âêëþ÷åíèÿ: ïðÿìîå âêëþ÷åíèå
Íåîáõîäèìàÿ äëèíà êàáåëÿ: L = 200 ì
Êîýôôèöèåíò ìîùíîñòè: Cosϕ = 0,82
Òåìïåðàòóðà âîäû: 30
î
Ñ
Êàáåëü ñ ìåäíûìè æèëàìè: ρ = 1/52 = 0,02 Îì x ìì
2
/ì
1. Èç Òàáëèöû 1 ïîëó÷àåì çíà÷åíèå 25
2
(ìèíèìàëüíî
äîïóñòèìîå ñå÷åíèå äëÿ çàäàííîé âåëè÷èíû òîêà).
2. Ïî ôîðìóëå äëÿ ïðÿìîãî ïîäêëþ÷åíèÿ ðàññ÷èòûâàåòñÿ
òðåáóåìîå ñå÷åíèå êàáåëÿ:
U = 400
Sinϕ = √1-0,8
2
= 0,57
q =
96,5 × 1,73 × 100 × 200 × 0,02 × 0,82
400 × 3 - (96,5 × 1,73 × 100 × 200 × (0,078 × 10
-3
) × 0,57)
q = 52 ì
2
3. Âûáèðàåì áëèæàéøåå áîëüøåå ñòàíäàðòíîå çíà÷åíèå
ïîïåðå÷íîãî ñå÷åíèÿ êàáåëÿ èç Òàáëèöû 2.
Òàáëèöà 2
 ðåçóëüòàòå ïîëó÷àåì çíà÷åíèå ïîïåðå÷íîãî ñå÷åíèÿ êàáåëÿ:
70 ìì
2
.
Äëÿ ðà÷÷åòà ìàêñèìàëüíîé äëèíû ìåäíãî êàáåëÿ ïîãðóæíîãî
íàñîñà òàêæå ìîæíî ïîëüçîâàòüÿ ñëåäóùèìè ôîðìóëàìè:
Äëÿ òðåõôàçíûõ ýëåêòðîäâèãàòåëåé, ïðÿìîå ïîäêëþ÷åíèå
L =
U × ∆U
I × 1,73 × 100 × (Cos × ρ/q + Sin × X )
L
(ì)
Äëÿ òðåõôàçíûõ ýëåêòðîäâèãàòåëåé, ïîäêëþ÷åíèå ïî ñõåìå
«çâåçäà-òðåóãîëüíèê»
L =
U × ∆U
I × 100 × (cos × ρ/q + sin × X )
(ì)
Äëÿ îäíîôàçíûõ ýëåòðîäâèãàòåëåé
L =
U × ∆U
I × 2 × 100 × (Cos × ρ/q + Sin × X )
L
(ì)
Ðàñ÷åò ïîòåðü ìîùíîñòè
Âàðèàíò À:
p
A
= 611 Âò
Âàðèàíò Â:
p
B
=
3 × 200 × 0,02 × 96,5
2
× 0,82
185
= 495 Âò
Ýêîíîìèÿ
Åæåãîäíàÿ ïðîäîëæèòåëüíîñòü ýêñïëóàòàöèè: 4000 ÷àñîâ.
Åæåãîäíàÿ ýêîíîìèÿ (À):
À = p
A
- p
B
h = 611 Âò - 495 Âò 4000- = 464000 Âò÷ = 464 êÂò/÷
Áëàãîäàðÿ âûáîðó òðåõæèëüíîãî êàáåëÿ ïî âàðèàíòó B ñ
ïîïåðå÷íûì ñå÷åíèåì 185 ìì
2
âìåñòî êàáåëÿ 3 õ 150 ìì
2
â
òå÷åíèå ãîäà óäàåòñÿ ñýêîíîìèòü äî 464 êÂò/÷ ýëåêòðîýíåðãèè.
Ïðîäîëæèòåëüíîñòü ýêñïëóàòàöèè: 10 ëåò.
Ñóììàðíàÿ ýêîíîìèÿ ýëåêòðîýíåðãèè ÷åðåç 10 ëåò (À
10
):
À
10
= À × 10 = 464 × 10 = 4640 êÂò/÷.
Ýêîíîìèÿ ýëåêòðîýíåðãèè â äåíåæíîì âûðàæåíèè ðàññ÷èòûâàåòñÿ
äëÿ êîíêðåòíûõ óñëîâèé ýêñïëóàòàöèè.
3 × 200 × 0,02 × 96,5
2
× 0,823 × L × I
2
× Cosϕ × ρ
p
A
= = =
q 150
ϕ ϕ
ϕ ϕ
ϕ ϕ
I
L = Длина водонепроницаемого погружного кабеля [м]
U = Номинальное напряжение [В]
ΔU = Перепад напряжений [%]
I = Максимальный номинальный ток электродвигателя [А]
cos φ = 0,9
ρ = Удельное сопротивление: 0,02 [Ом*мм
2
/м]
q = Поперечное сечение водонепроницаемого
погружного кабеля [мм
2
]
sin φ = 0,436
Xl = Индуктивное сопротивление: 0,078 x 10
-3
[Ом/м]�
9.5 Управление однофазным электродвигателем
MS 402
Предупреждение
Однофазный электродвигатель MS 402
оснащен защитой, которая отключает
двигатель в случае повышения
температуры обмоток, при этом подача
питания к электродвигателю
продолжается.
Это следует обязательно учитывать в
том случае, если электродвигатель
является составной частью
контролируемой системы.
Например, если контролируемая система включает в себя
обезжелезиватель с компрессором, то, если не
предусмотреть других дополнительных мер контроля подачи
воды, этот компрессор будет продолжать работать даже при
отключении электродвигателя насоса вследствие
срабатывания его защиты�
9.6 Подключение однофазных электродвигателей
9.6.1 Электродвигатели с двухпроводным кабелем
Электродвигатели MS 402 с двухпроводным кабелем имеют
встроенную защиту и пускатель, следовательно, могут быть
подключены к сети напрямую� См� рис� 21�
Русский (RU)
14
8.5 Управление однофазным электродвигателем
MS 402
Если система управления включает в себя компрессор с
фильтром, компрессор будет работать в постоянном режиме,
как только система защиты отключит электродвигатель, если
только не будут приняты специальные меры.
8.6 Подключение однофазных электродвигателей
8.6.1 Двужильные электродвигатели
Двужильные электродвигатели MS 402 оснащены
соответствующей защитой и устройством пускателя и,
следовательно, мог
ут быть подключены к сети напрямую. См.
рис. 12.
Рис. 12 Двужильные электродвигатели
8.6.2 Электродвигатели PSC
Электродвигатели PSC подключаются к питающей сети через
рабочий конденсатор, размер которого нужно подбирать для
непрерывной эксплуатации.
Выберите типоразмер конденсатора по таблице ниже:
Электродвигатель MS 402 PSC оснащён соответствующей
защитой и
должен подключаться к сети, как показано на рис.
13.
Рис. 13 Электродвигатели PSC
См. www.franklin-elec
tric.com и рис. 14.
Рис. 14 Электродвигатели фирмы Franklin
8.6.3 Трёхжильные электродвигатели
Трёхжильные электродвигатели MS 4000 должны
подключаться к сети через блок управления Grundfos SA-SPM
5 (60 Гц), 7 или 8 (50 Гц), в который входит защита
электродвигателя.
Трёхжильные электродвигатели MS 402 оснащены
соответствующей
защитой и должны подключаться к сети
через блок управления Grundfos SA-SPM 2, 3 или 5 (60 Гц), 7
или 8 (50 Гц) без защиты электродвигателя.
По
дключение электродвигателей MS 402 и MS 4000 показано
в таблице ниже:
Предупреждение
Однофазный электродвигатель MS 402
оснащен защитой, которая отключает
двигатель в случае повышения
температуры обмоток, при этом подача
питания к электродвигателю продолжается.
Следует учесть, что тогда
электродвигатель является составной
частью системы управления.
TM00 1358 5092
Электродвигатель
(кВт)
Конденсатор
[μF] 400 В, 50 Гц
5,2152,0
0,37 16
0,55 20
0,75 30
1,10 40
1,50 50
2,20 75
Жёлтый/зелёный
Синий
Коричневый
TM00 1359 5092TM00 1361 1200
Жёлтый/зелёный
Серый
Чёрный
Коричневый
C
L N
M
1
Жёлтый/зелёный
Чёрный
Серый
Коричневый
Рис. 21 Электродвигатели с двухпроводным кабелем
9.6.2 Электродвигатели PSC с постоянно подключенным
конденсатором
Электродвигатели PSC подключаются к питающей сети через
рабочий конденсатор, который должен быть рассчитан для
непрерывной эксплуатации�
Выберите типоразмер конденсатора по таблице ниже:
Электродвигатель
(кВт)
Конденсатор
[мкФ] 400 В, 50 Гц
0,25 12,5
0,37 16
0,55 20
0,75 30
1,10 40
1,50 50
2,20 75
Электродвигатели MS 402 PSC имеют встроенную защиту и
должны подключаться к сети, как показано на рис� 22�

Содержание

Похожие устройства

Скачать
